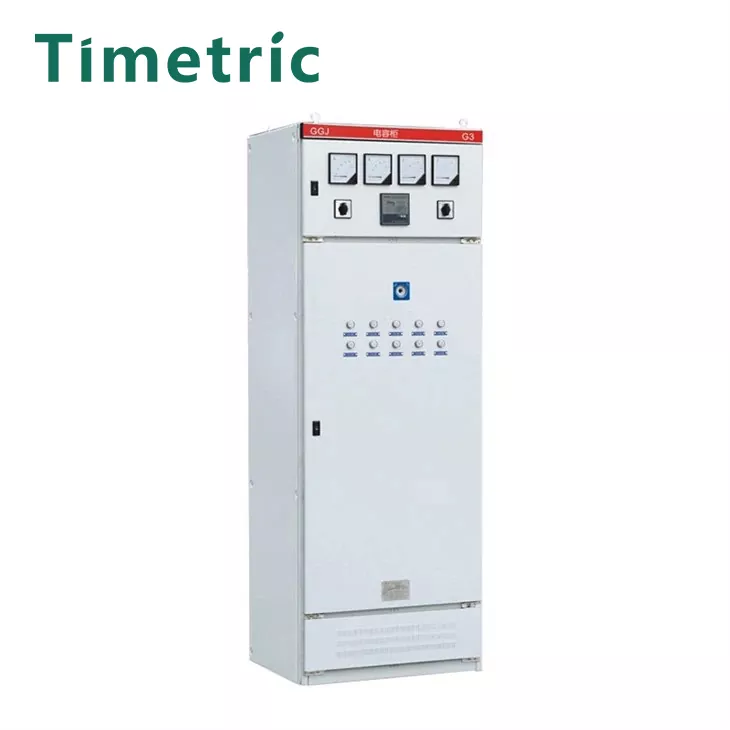

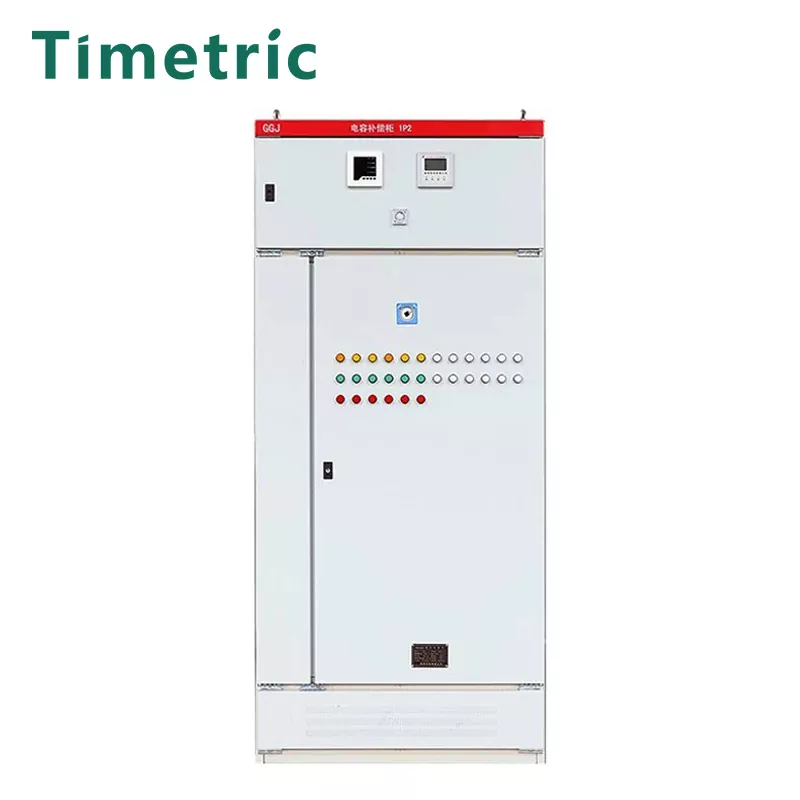

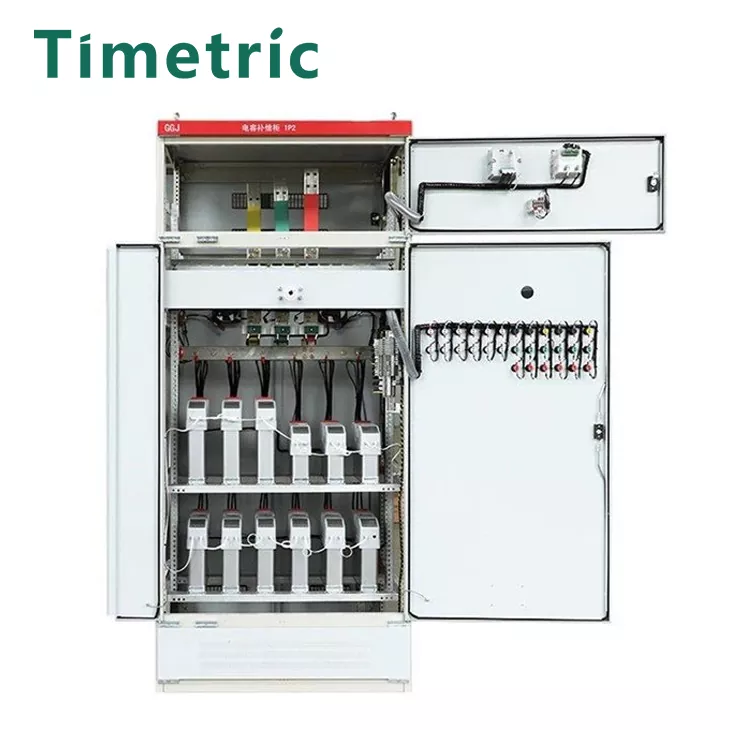

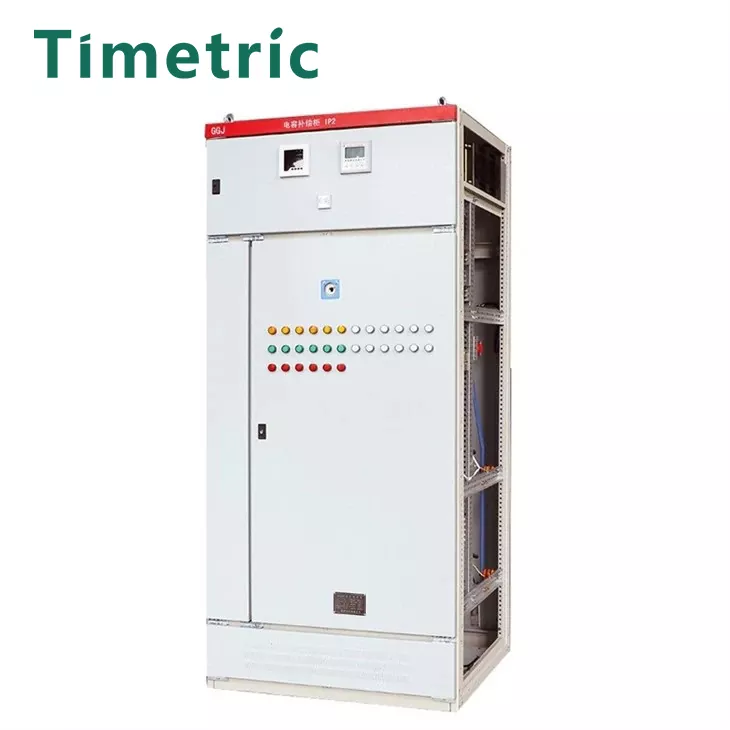

Distribución de potencia de bajo voltaje Gabinete de compensación reactiva Serie GGJ interior

Distribución de potencia de bajo voltaje Gabinete de compensación reactiva Serie GGJ interior, English GGJ es programación de modelos, código de modelo dado en orden, GGJ es el gabinete de compensación de condensadores. La compensación automática de potencia reactiva de tipo GGJ es generalmente adecuada para empresas industriales y mineras y AC residencial 50Hz, 380V, 380V, 100kVA-1000KVA Sistema de distribución de capacidad de capacidad del transformador, como compensación de potencia reactiva. GGJ debe usarse junto con el panel de distribución de bajo voltaje de tipo GGD.

Low voltage power distribution reactive compensation cabinet indoor GGJ series can automatically control the grouped capacitors to be put into or cut out of the grid in 4-12 groups (steps) within 10-120S according to the demand of the grid for reactive power compensation, thereby realizing automatic reactive power compensation, stabilizing the voltage quality of the power supply network, reducing the loss of the transmission and distribution system and Transformador y alcanzar el propósito de ahorrar energía y mejorar la calidad del suministro de energía de la red.

Distribución de potencia de bajo voltaje Gabinete de compensación reactiva Serie GGJ interior Gabinete de compensación reactiva de bajo voltaje En la producción industrial y agrícola, hay una gran cantidad de dispositivos reactivos, lo que reducirá el voltaje del sistema de energía, aumentará la pérdida de potencia y, por lo tanto, afectará la calidad de la potencia. Por lo tanto, el dispositivo de compensación reactivo correspondiente surgió. El gabinete de compensación reactiva de bajo voltaje GGJ se produce especialmente para una compensación reactiva de bajo voltaje.

Descripción del modelo

Parámetros técnicos principales

Estructura y dimensiones de montaje

Ambiente de trabajo:

Distribución de potencia de bajo voltaje Gabinete de compensación reactiva Condiciones ambientales de la serie GGJ interior Condiciones ambientales

Temperatura ambiente: -40 ℃ ~+50 ℃;

Relative humidity: not more than 95%;

Altitud: no más de 2000 m;

Voltaje de funcionamiento máximo: no más del 110% del voltaje nominal (excepto el proceso de transición);

Corriente de operación máxima: no más de 1.3 veces la corriente nominal (excepto el proceso de transición);

Ventajas y características de SwitchGear

1. Distribución de potencia de bajo voltaje Gabinete Reactivo Gabinete Interior GGJ Serie AC Distribución de potencia de bajo voltaje El interruptor completo adopta la forma de un gabinete universal. El marco del gabinete está hecho de acero doblado en frío de 8MF y parcialmente soldado. Las piezas del marco y las piezas de soporte especiales son producidas y suministradas por nuestra compañía para garantizar la precisión, la calidad y el tiempo de entrega del gabinete. Las partes del gabinete universal están diseñadas de acuerdo con el principio modular, y hay 20 orificios de instalación de módulos con un alto coeficiente universal. La fábrica puede realizar la preproducción. No solo acorta el ciclo de producción y fabricación, sino que también mejora la eficiencia laboral.

2. Distribución de energía de bajo voltaje Gabinete de compensación reactiva La serie GGJ interior considera completamente el problema de disipación de calor durante la operación del gabinete. Hay diferentes números de ranuras de disipación de calor en los extremos superior e inferior del gabinete. Cuando los componentes eléctricos en el gabinete se calientan, el calor aumenta y se descarga a través de las ranuras superiores, mientras que el aire frío se repone continuamente en el gabinete desde las ranuras inferiores, de modo que el gabinete sellado forma un conducto de ventilación natural de abajo hacia arriba para lograr el propósito de disipación de calor.

3. De acuerdo con los requisitos del diseño moderno de productos industriales, la serie de GGJ de compensación de distribución de potencia de bajo voltaje, la serie GGJ interior adopta el método de relación dorada para diseñar la forma del gabinete y el tamaño de la división de cada parte, lo que hace que todo el gabinete sea hermoso y generoso.

4. La puerta del gabinete está conectada al marco con una bisagra de eje giratorio, que es fácil de instalar y desmontar. Una tira de plástico de goma en forma de montaña está incrustada en el borde plegable de la puerta. Al cerrar la puerta, la franja entre la puerta y el marco tiene un cierto golpe de compresión, lo que puede evitar que la puerta coloque directamente con el cuerpo del gabinete y mejore el nivel de protección de la puerta.

5. La puerta del instrumento equipada con componentes eléctricos está conectada al marco con múltiples hilos de alambre de cobre suave. Las piezas de montaje en el gabinete están conectadas al marco con arandelas molidas, y todo el gabinete constituye un sistema de protección de conexión a tierra completo.

6. La superficie del gabinete se trata con polvo de pulverización electrostático de alto voltaje. Tiene una fuerte adhesión y buena textura. Todo el gabinete es mate, lo que evita los efectos del resplandor y crea un entorno visual mejor y más cómodo para el personal en servicio.

7. La cubierta superior del gabinete se puede quitar cuando sea necesario para facilitar el ensamblaje y el ajuste de la barra colectiva principal en el sitio. Las cuatro esquinas de la parte superior del gabinete están equipadas con anillos de elevación para levantar y enviar.

8. El nivel de protección del gabinete es IP30, y los usuarios también pueden elegir entre IP20 ~ IP40 de acuerdo con los requisitos del entorno de uso.

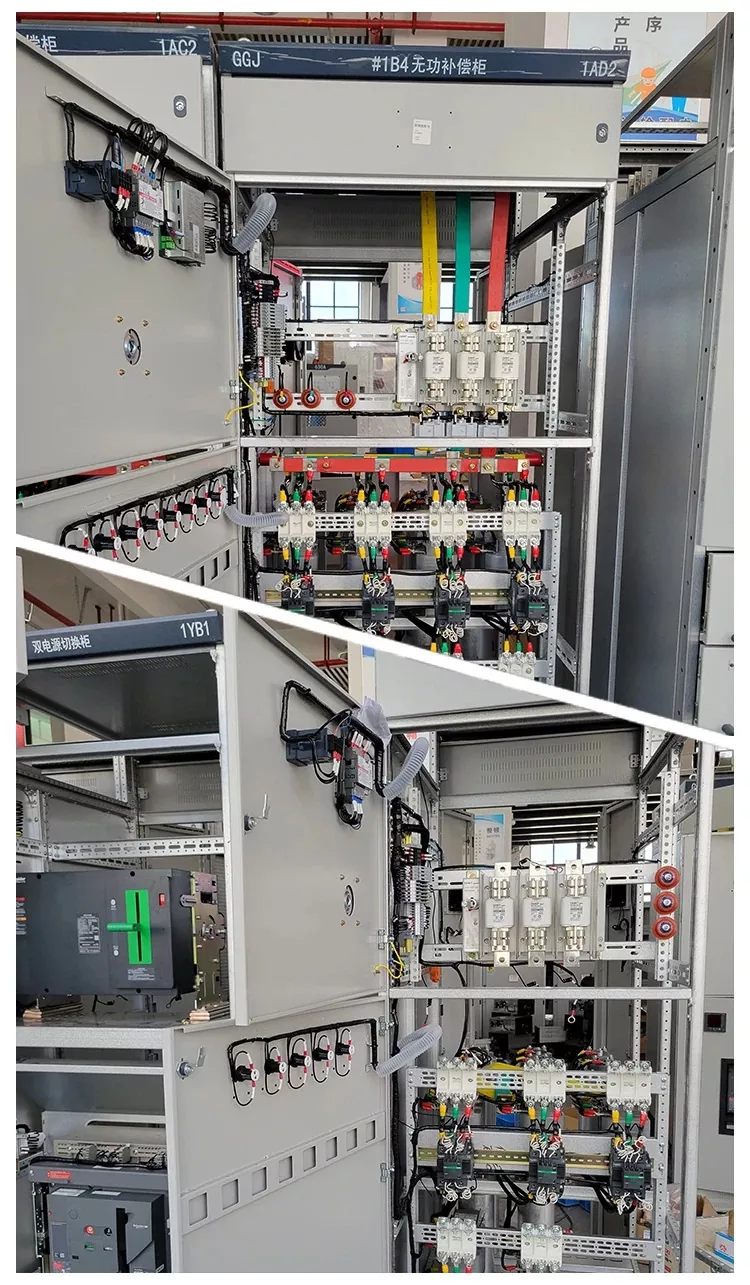

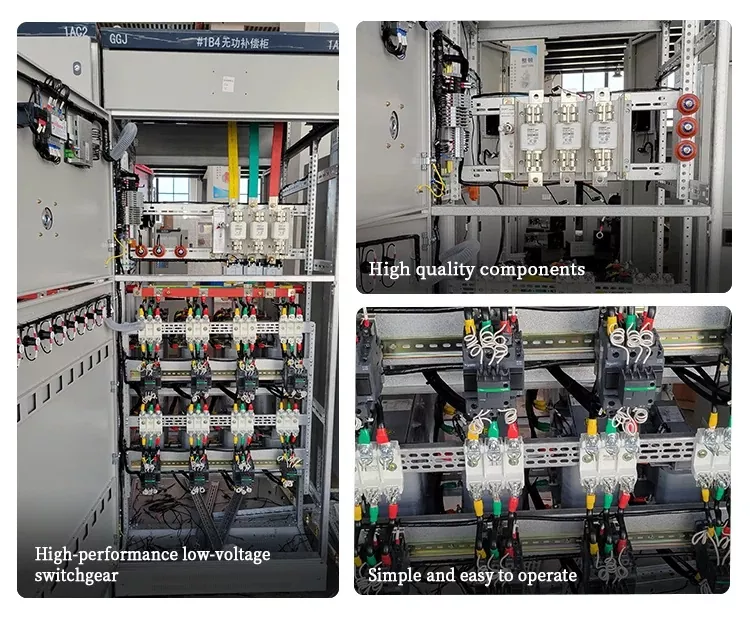

Producto Real Shot

Preguntas frecuentes

A1: ¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

P1: Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: diseño de circuito, voltaje, corriente, etc.

A2: ¿Awhat es su tiempo de entrega más rápido?

P2: Normalmente, aceptamos consultas de los clientes. Después de conectarse los parámetros técnicos del gabinete Switch, lleva 1-2 días emitir una lista de precios y comunicarse con los clientes sobre el tiempo de producción y entrega en función de la situación real.

A3: ¿Cómo es su servicio postventa?

P3: Apoyamos una garantía de 1 año. La cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
