Gabinete de interruptor de voltaje medio

El rango de voltaje del gabinete de interruptor de voltaje medio también se puede extender dentro de 36kV, incluidos niveles de voltaje más comunes, como 3kV, 6kV, 10kV, 20kV y 35kV.

Áreas de aplicación: los gabinetes de interruptor de voltaje medio se utilizan principalmente en áreas residenciales urbanas, edificios públicos, carreteras, industrias químicas, etc., para transmisión y distribución de energía y control y protección de la entrada y salida de la subestación.

¿Qué es un gabinete de interruptor de voltaje medio? La tabla de interruptores con metal engramada, que tiene un buen rendimiento de aislamiento para otros equipos que no sean interruptores de voltaje medio, evita que los arcos quemen el equipo de alimentación, asegura la seguridad del uso de energía y también evita la expansión del rango de fallas de los interruptores de voltaje medio cuando se usa electricidad. El gabinete de interruptor de voltaje medio consta de dos partes principales: el cuerpo del gabinete y el interruptor de circuito, y tiene funciones como líneas de entrada y salida, líneas de entrada y salida de cable, y conexión de barra colectora. El cuerpo del gabinete consiste en una carcasa, componentes eléctricos (incluidas piezas aislantes), varios mecanismos, terminales secundarias y conexiones.

¿Cuáles son las categorías de la tabla de interruptores de voltaje medio?

Según la estructura de la tabla de interruptores de voltaje medio, hay varias categorías de tabla de interruptores de voltaje medio:

(1) Se encerran la tabla de interruptores de voltaje medio semi-encerrado, el frente y los lados del gabinete, la parte posterior y la barra colectora están expuestas, la estructura es simple, el costo es bajo, la seguridad es pobre y está cerca de ser eliminado, como el tipo GGLA.

(2) La tabla de interruptores de voltaje medio de tipo caja, con una carcasa de metal, pero menos compartimentos, la barra colectiva también está encerrada y la seguridad es mejor. Como el tipo XGN.

(3) El interruptor de interruptor de voltaje medio de tipo intervalo, cada habitación está separada por una o más particiones no metálicas, y la seguridad es mejor. Como el tipo Jyn.

(4) Agua de interruptor de voltaje medio blindado, cada habitación está separada por particiones metálicas y conectadas a tierra, con buena seguridad, estructura compleja, alta precisión de procesamiento y precio ligeramente más alto. Como el tipo Kyn hecho en China y el tipo ZSL de ABB.

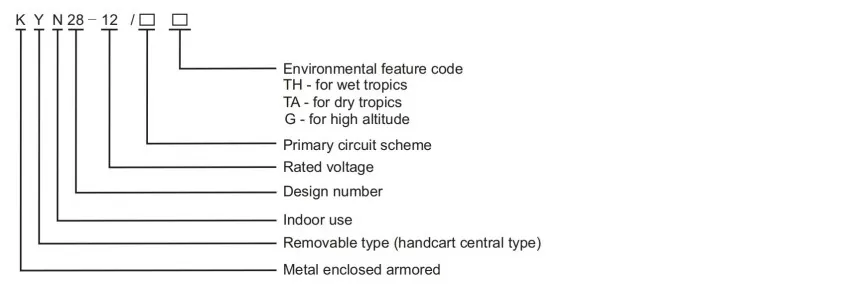

Descripción del modelo

Parámetros técnicos principales

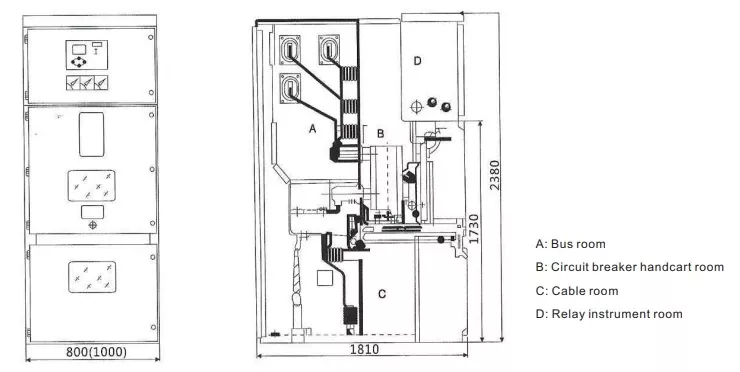

Estructura y dimensiones de montaje

Ambiente de trabajo:

Los requisitos de entorno de uso de la tabla de interruptores de voltaje medio incluyen temperatura, humedad, altitud, calidad del aire y otros aspectos.

1. Requisitos de temperatura‌: Los requisitos de temperatura de la aparemadura de voltaje medio son generalmente -5 ℃ ~+40 ℃. Cuando la temperatura excede este rango, el rendimiento eléctrico, el rendimiento mecánico y el nivel de protección del gabinete eléctrico se verán afectados‌.

‌2. Requisitos de humedad ‌: Los requisitos de humedad de la carga de interruptores de voltaje medio son generalmente que la humedad relativa no excede el 50%. Cuando la humedad es demasiado alta, la fuga, la reducción de aislamiento y otros problemas pueden ocurrir dentro del gabinete eléctrico, afectando la vida útil y la seguridad del equipo‌

3. Requisitos de altitud‌: Para áreas de alta altitud, se debe utilizar el interruptor de interruptor de voltaje medio a una capacidad reducida o someterse a pruebas de voltaje de soporte de acuerdo con los estándares relevantes. Por ejemplo, a una altitud de 3.000 metros, se requieren corrección de aislamiento y pruebas de voltaje de resistencia para garantizar el funcionamiento normal del equipo‌

4‌. Requisitos de calidad del aire ‌: Los requisitos de calidad del aire de la carga de interruptores de voltaje medio son relativamente altos y generalmente no contienen gases corrosivos, polvo y otras sustancias dañinas. Cuando estas sustancias nocivas existen en el aire, dañarán el equipo eléctrico y afectarán la vida útil y la seguridad del equipo‌

Ventajas y características de SwitchGear

Las principales características y ventajas de la aparemtura de voltaje medio incluyen los siguientes aspectos:

1. Parámetros de alto rendimiento: la carga de interruptores de voltaje medio tiene excelentes parámetros de rendimiento, como la capacidad de soporte de alto voltaje y la capacidad de soporte de corriente de cortocircuito. Por ejemplo, el voltaje de soporte de impulso de rayos de la aparemadura de voltaje de medio alcanza los 75 kV, y la corriente de resistencia a corto plazo nominal puede alcanzar 25-40Ka. Puede funcionar de manera estable en varios entornos de alto voltaje, resistir efectivamente los amortiguadores de falla, como el sobretensión y la corriente de cortocircuito en el sistema de energía, y garantizar la continuidad de la fuente de alimentación.

2. Buen aislamiento y rendimiento de arcos: la carga de interruptores de voltaje medio está diseñada con buen aislamiento y rendimiento de arco. Por ejemplo, la capacidad de arco interno de la aparemadura de voltaje medio alcanza 31.5Ka/4S y 40Ka/0.5s, que cumple con el estándar AFLR de nivel IAC, puede limitar efectivamente el rango de impacto del arco durante las fallas internas, reducir el daño al gabinete y al equipo circundante, y garantizar la seguridad del personal y el equipo.

3. Diseño modular y miniaturizado: la tabla de interruptores de voltaje medio generalmente adopta un diseño modular, que es fácil de producir, ensamblar, mantener y revisar. Por ejemplo, el gabinete de la tabla de interruptores de voltaje medio se divide en unidades funcionales independientes, como la sala de la barra colectiva, la sala del interruptor de circuito, la sala de cables y el compartimento de control. El tamaño y la interfaz de conexión de cada unidad están estandarizados, lo cual es conveniente para la ubicación de fallas y el aislamiento, reduciendo el tiempo de salida de energía y los costos de mantenimiento.

4. Además, el ancho del gabinete de algunos modelos es de solo 550 mm, lo que reduce en gran medida el espacio del piso y es adecuado para lugares con recursos de tierras estrictas.

5. Funciones inteligentes: la aparterrupción moderna de voltaje medio tiene una variedad de funciones inteligentes, que incluyen monitoreo de temperatura inteligente integrada, monitoreo característico de la cámara de arco de vacío, monitoreo inteligente del gabinete de tranvía, las características mecánicas y el monitoreo de los circuitos secundarios, etc., que pueden comprender el estado de operación del equipo en el tiempo real, descubrir potenciales peligros en el tiempo, proporcionar un soporte de datos de datos predictivos, reducir la velocidad de los circuitos del equipo, y la velocidad de los equipos y la operación de la operación de la operación y la operación de la operación de los equipos y el control de la operación de la operación de los equipos. A medida que el control eléctrico y el control de cuchillos de tierra, el monitoreo y la protección, etc., mejoran el grado de automatización de equipos y seguridad de la operación. 6. Garantía de alta seguridad: la tabla de interruptores de voltaje medio está diseñada con entrelazamiento de cinco protecciones y otras medidas de seguridad. Por ejemplo, la tabla de interruptores de voltaje medio adopta un diseño de enclavamiento de cinco protecciones para evitar la incompletra, como empujar y tirar del tranvía del interruptor de circuito bajo carga, abriendo incorrectamente y el mal uso del interruptor del circuito, etc., asegurando fundamentalmente la seguridad de los operadores.

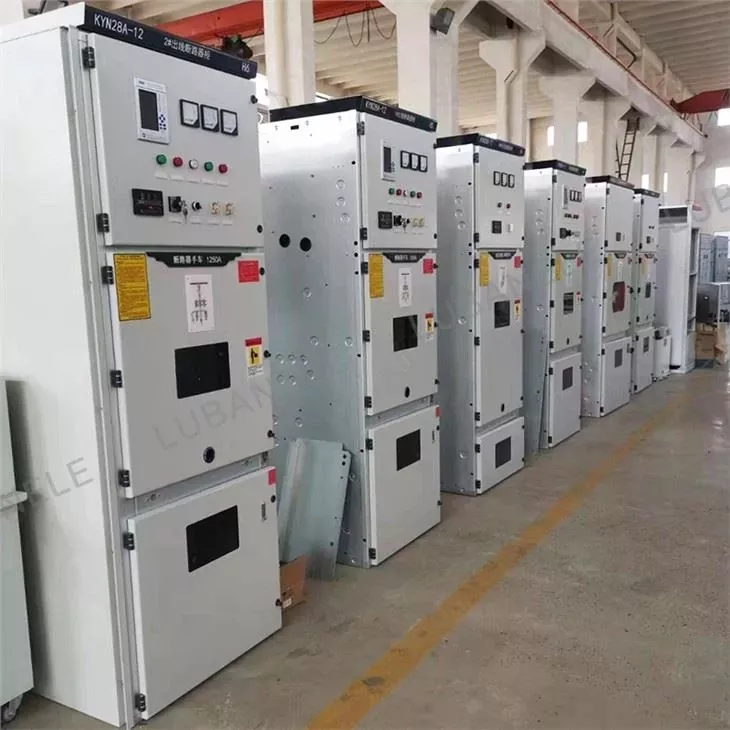

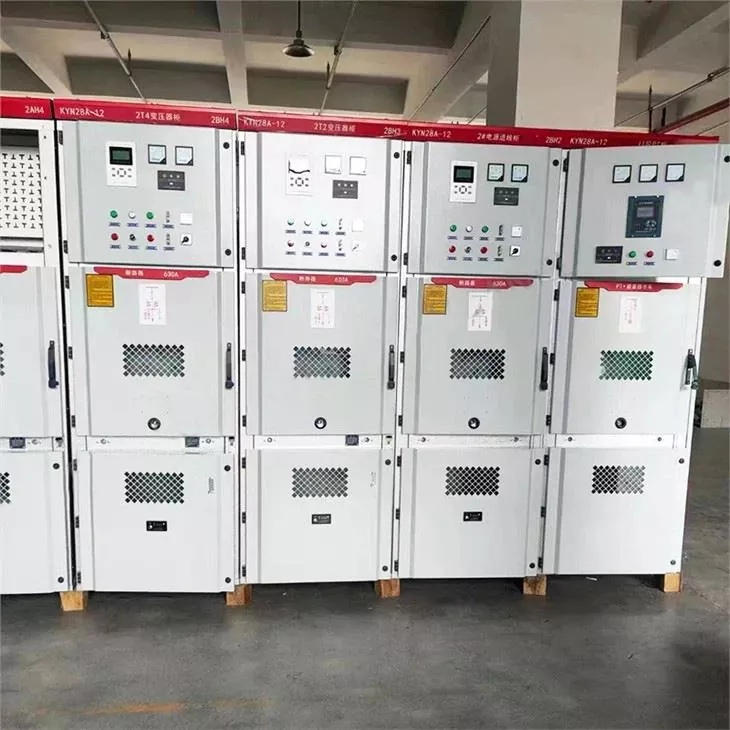

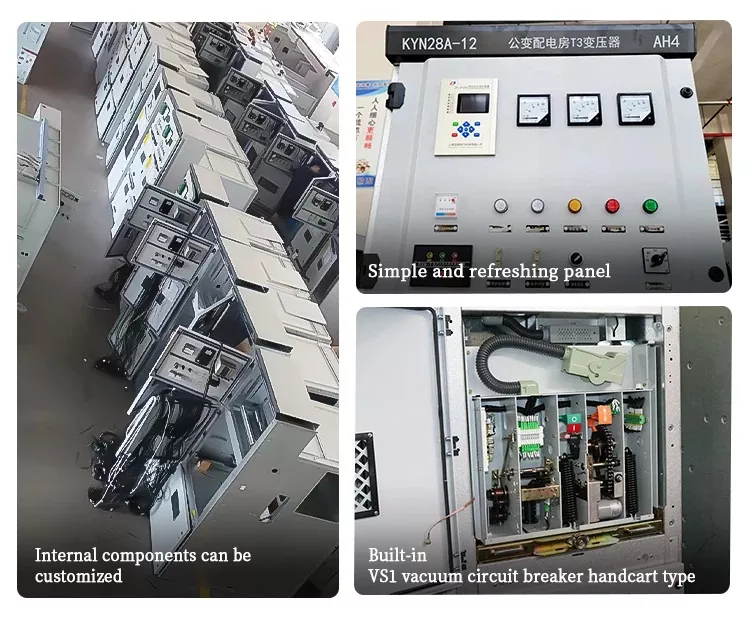

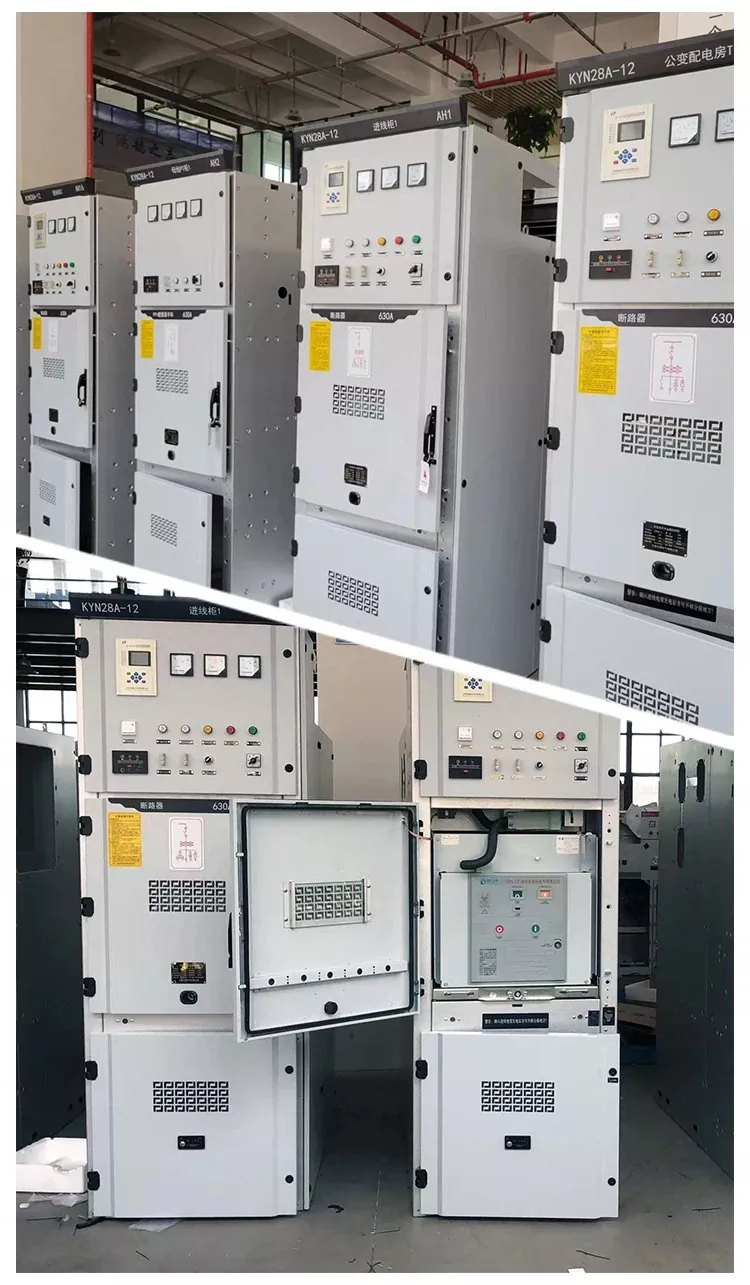

Producto Real Shot

Preguntas frecuentes

¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: diseño de circuito, voltaje, corriente, etc.

¿Cuál es su tiempo de entrega más rápido?

Normalmente, aceptamos consultas de los clientes. Después de conectarse los parámetros técnicos del gabinete Switch, lleva 1-2 días emitir una lista de precios y comunicarse con los clientes sobre el tiempo de producción y entrega en función de la situación real.

¿Cómo es su servicio postventa?

Apoyamos una garantía de 1 año. La cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
