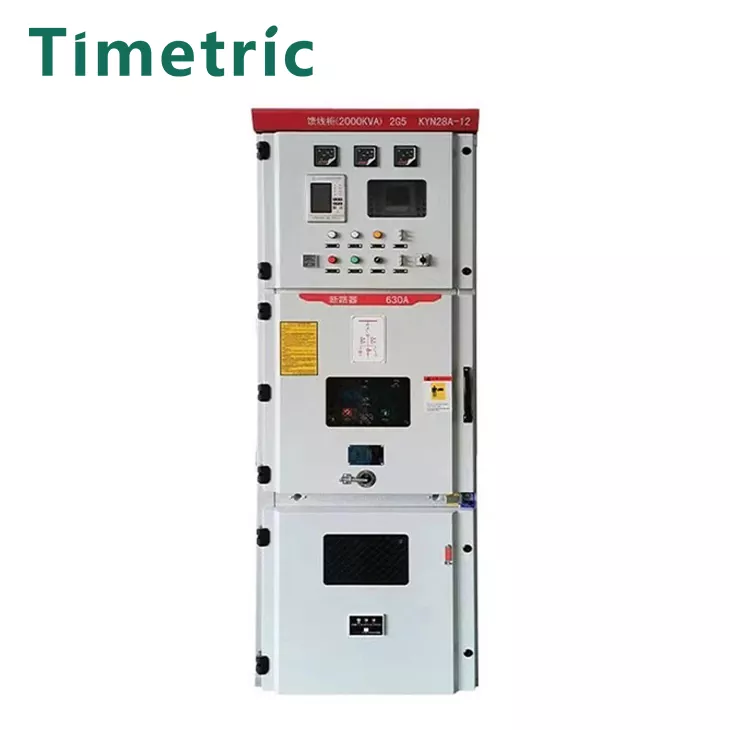

Agua de aire aislada de aire blindado interior 11 kV

Tambora de interruptores aislados de aire blindado en interiores 11 kV debe cumplir con los requisitos relevantes de GB3906-1991 "3-35 kV CA encerrado metálico de AC". Consiste en dos piezas principales: el gabinete y el interruptor de circuito, y tiene funciones como líneas entrantes y salientes, líneas entrantes y salientes de cable, y conexión de barra colectora. El gabinete consiste en una carcasa, componentes eléctricos (incluidas piezas aislantes), varios mecanismos, terminales secundarios y conexiones.
La estructura del gabinete de interruptor de alto voltaje es generalmente similar, principalmente dividida en una sala de interruptores de circuito, una sala de barras boberna, una sala de control secundaria (sala de instrumentos) y una sala de alimentación. Generalmente hay placas de acero entre las habitaciones.

La tabla de interruptores de alto voltaje se puede dividir en los siguientes tres tipos:

1.1. Tipo extraíble o tipo de carrito (indicado por y):
Significa que los principales componentes eléctricos en el gabinete (como los interruptores de circuito) se instalan en un carrito extraíble. Dado que el gabinete del carrito tiene una buena intercambiabilidad, puede mejorar en gran medida la confiabilidad del suministro de energía. Los tipos de carritos de uso común incluyen: carros de aislamiento, carros de medición, carros de interruptores de circuitos, carros PT, carros de condensadores y carros variables usados, como Kyn28a-12.

1.2. Tipo fijo (indicado por G):
Significa que todos los componentes eléctricos en el gabinete (como interruptores de circuitos o interruptores de carga, etc.) se instalan fijamente. La aparejo fijo es más simple y más económico, como XGN2-10, GG-1A, etc.
2. Según la ubicación de instalación, se puede dividir en interiores y exteriores;

2.1. Para uso en interiores (indicado por n):
Solo se puede instalar y usar en interiores, como: Agarra de aire de aire de aire de aire en interiores de 11 kV de aislamiento de aire blindado y otros gabinetes de interruptores;

2.2. Para uso al aire libre (indicado por W):
Se puede instalar y usar al aire libre, como: XLW y otros gabinetes de interruptores.
3. Según la estructura del gabinete, se puede dividir en cuatro categorías: gabinete de interruptor blindado con metal, gabinete de interruptor dividido con metal, gabinete de interruptor de tipo de caja con metal y gabinete de interruptor abierto. [1]
3.1. Gabinete de interruptor blindado con metal (indicado por la letra K): los componentes principales (como interruptores de circuitos, transformadores, barras colectivas, etc.) de la tabla de interruptores con encierro metálico se instalan en compartimentos conectados a tierra separados por particiones metálicas. Como el gabinete de interruptor de alto voltaje Kyn28a-12.
3.2. Gabinete de interruptor dividido con metal (indicado por la letra J): similar a la aparemadura blindada con metal en metal, sus principales componentes eléctricos también se instalan en compartimentos separados, pero tiene una o más particiones no metálicas que cumplen ciertos niveles de protección. Como Jyn2-12 Switchgar de alto voltaje.
3.3. La tabla de interruptores de tipo de caja en metal (indicado por la letra x) La carcasa de la pizca es una tabla de interruptores en metal. Tales como la carga de interruptores de alto voltaje XGN2-12.
3.4. ABIERTA ABIERTA, sin requisitos de nivel de protección, la carcasa está parcialmente abierta. Tales como la tabla de interruptores de alto voltaje GG-1A (F).

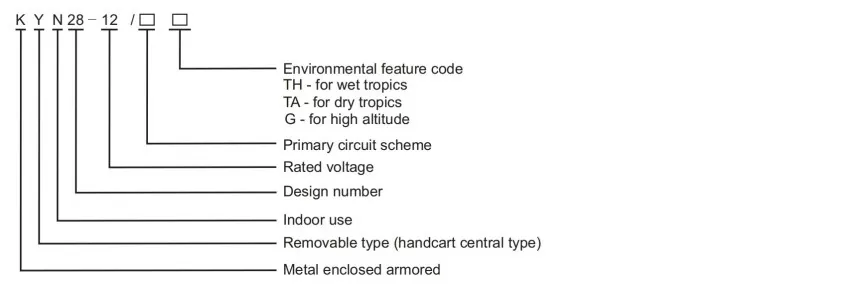

Descripción del modelo

Parámetros técnicos principales

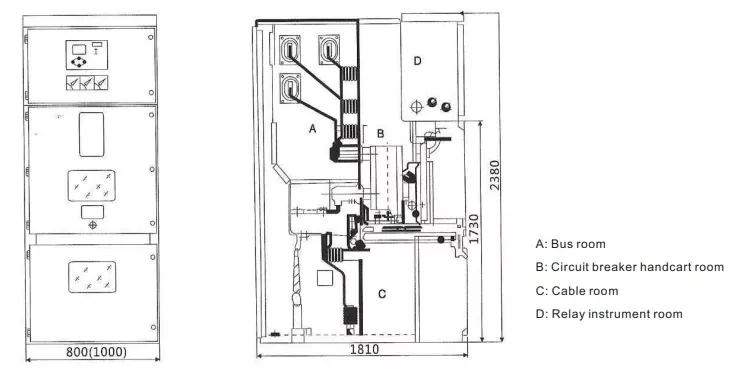

Estructura y dimensiones de montaje

Ambiente de trabajo:

Agarra de aire de aire blindado Condiciones ambientales de 11 kV de 11 kV para su uso:
Ubicación de instalación: interior
Altitud: ≤1000m, solicite otros requisitos
Temperatura ambiente: -15 ℃ ~+40c
Diferencia máxima de temperatura diaria: ≤25k
Humedad relativa promedio mensual: ≤90%
Humedad relativa promedio diaria: ≤95%
Resistencia a la intensidad sísmica: 8 grados

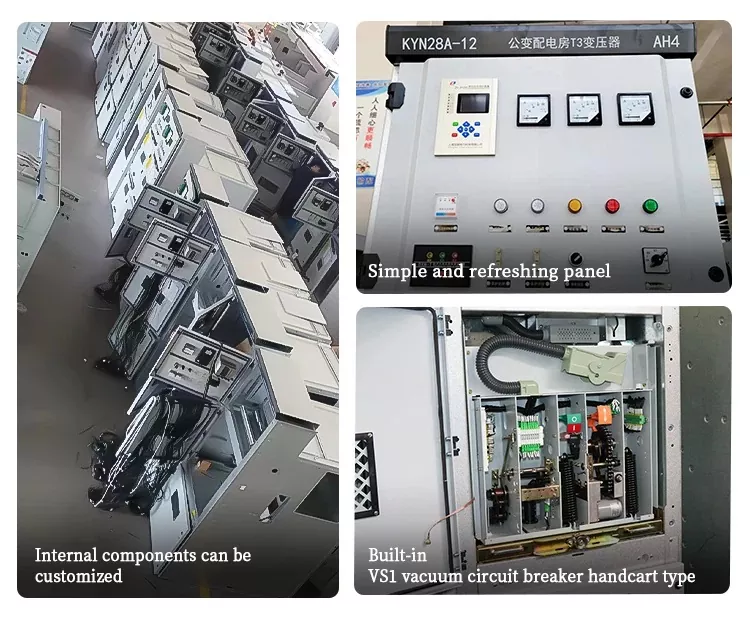

Ventajas y características de SwitchGear

Agua de aire de aire blindado interior de 11 kV indicadores eléctricos principales:

1.21 Voltaje nominal de la carga de interruptores de alto voltaje: 3.6kV, 7.2kV, 12kV

1.2.2 Frecuencia nominal de la carga de interruptores de alto voltaje: 50Hz/60Hz

1.2.3 Aumento de la temperatura: el aumento de la temperatura del circuito principal en la corriente nominal y la frecuencia nominal deberá cumplir con las disposiciones de GB/T 11022-1999 "Condiciones técnicas generales para la aparición de alto voltaje y los estándares de equipos de control", y se realizarán los siguientes suplementos:

1) El valor de aumento de temperatura de los componentes en el gabinete no debe exceder las disposiciones de los estándares correspondientes de los componentes.

2) El aumento de la temperatura de la carcasa y la cubierta accesibles no deben exceder los 30k.

1.2.4 Corriente de ruptura de cortocircuito con calificación y corriente de cierre:

1) Corriente de ruptura de cortocircuito con calificación: 20 ~ 50ka.

2) La corriente de cierre de cortocircuito nominal (valor máximo) es 2.5 veces la corriente de ruptura de cortocircuito nominal correspondiente.

1.2.5 Corriente de estabilidad térmica nominal (a 4s): 20 ~ 40ka

1.2.6 Corriente de estabilidad dinámica nominal (valor máximo) es 2.5 veces de corriente de estabilidad dinámica nominal.

1.2.7 Tiempos de ruptura de corriente de cortocircuito con calificación 50 ~ 100 veces.

1.2.8 Tiempos de ruptura de corriente nominal 20000 ~ 30000 veces.

1.2.9 Voltaje nominal del mecanismo de apertura y cierre y circuito auxiliar: CA, DC 220V u otro.

Agua de aire de aire blindado en interiores 11 kV Todos los equipos de subestación y el tratamiento de aislamiento del gabinete cumplen con los requisitos de todas las condiciones de trabajo.

1.1.12 La distancia de arrastre de aislamiento externo de cada componente y su aislamiento de soporte en el gabinete de interruptor de alto voltaje cumple con los requisitos del estado y el antiguo Ministerio de energía eléctrica. Los dispositivos anti-condensación se pueden equipar según sea necesario.

1.1.13 La estructura del gabinete de interruptor de alto voltaje garantiza la seguridad del personal y facilita la operación, el mantenimiento, la inspección, el monitoreo, la revisión y las pruebas.

1.1.14 La conexión de cada componente y su conductor en el gabinete de interruptor de alto voltaje no excederá la temperatura de funcionamiento especificada en los estándares relevantes durante el período de alta temperatura en verano.

1.1.15 Requisitos para componentes:

1) Los componentes con la misma calificación y estructura en el mismo tipo de producto pueden ser intercambiables.

2) Cada componente instalado en el gabinete de interruptor de alto voltaje cumple con sus respectivos estándares técnicos.

1.2.16 Nivel de protección y fallas internas:

1) Cuando el aire se usa como medio aislante solo, la eliminación de fase a fase y tierra de cada conductor de fase en el gabinete cumple con los estándares nacionales relevantes.

2) Para evitar que las personas se acerquen a las partes vivas de alto voltaje de la carga de interruptores de alto voltaje y tocan las partes móviles, el nivel de protección es: IP4x, que puede evitar objetos como cables metálicos con un diámetro de ≥1.0 mm o tiras estrechas con un espesor de ≥1.0 mm de ingresar.

3) Para las fallas internas, se cumplen los siguientes requisitos:

La tabla de interruptores de alto voltaje con metales puede evitar las lesiones de arco a los trabajadores causados ​​por sus propios defectos, anormalidades o errores erróneos. Se toman medidas para evitar fallas internas causadas por el humano, y los dispositivos de bloqueo se instalan para evitar la incomparación. Se establecen canales de alivio de presión para tener en cuenta la sobrepresión interior y la liberación de presión causada por la falla de los componentes internos.

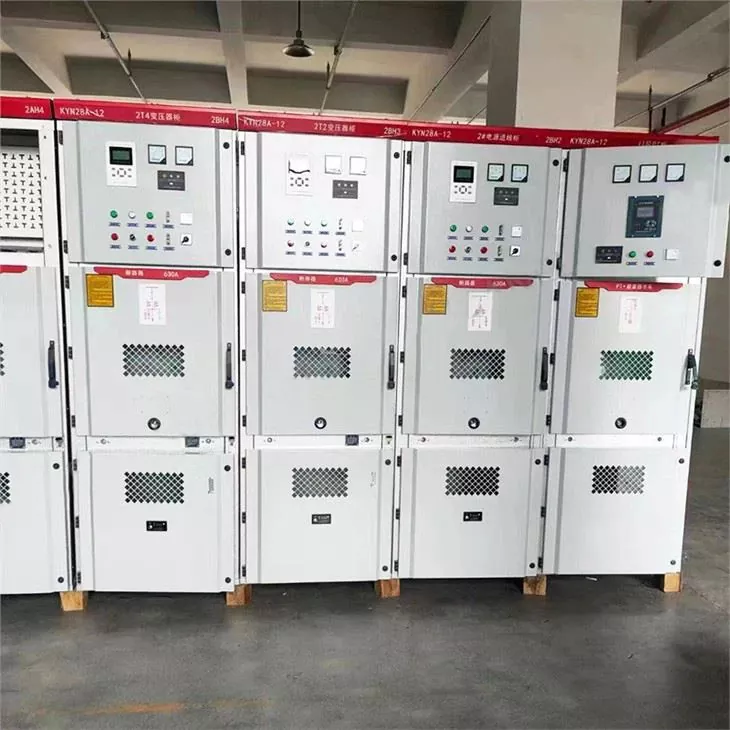

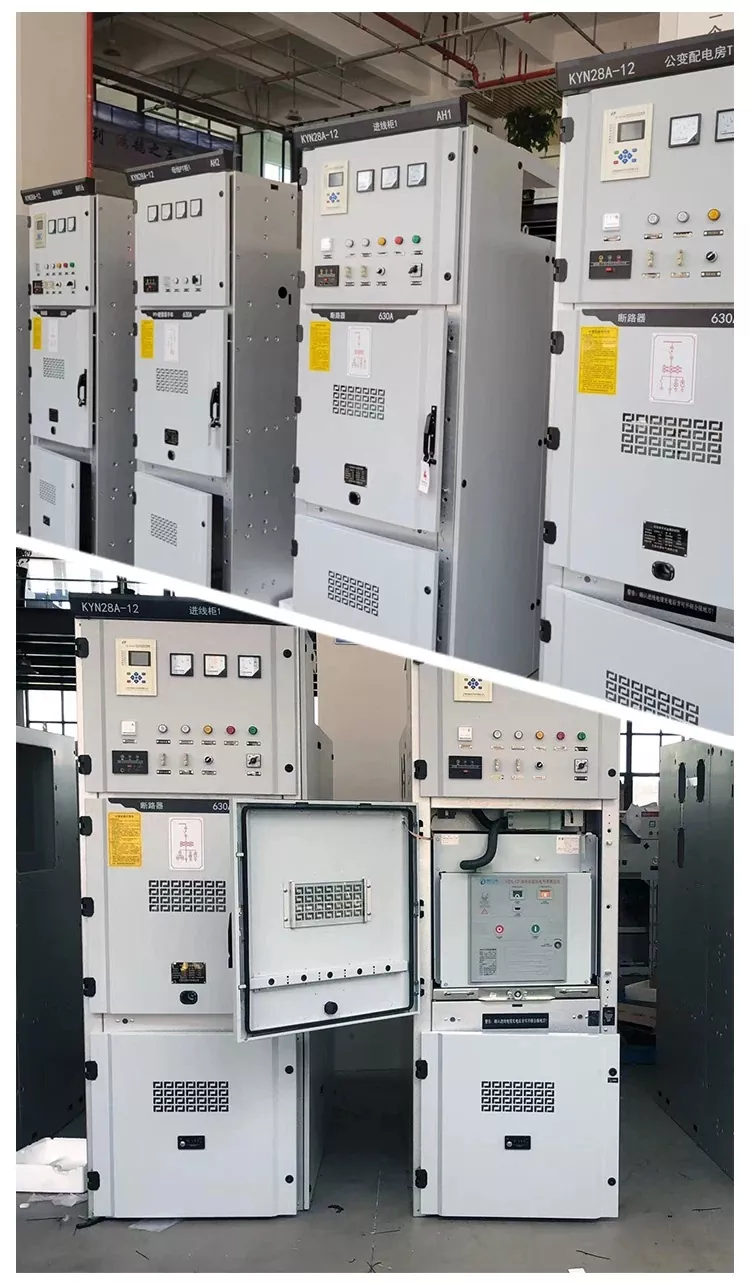

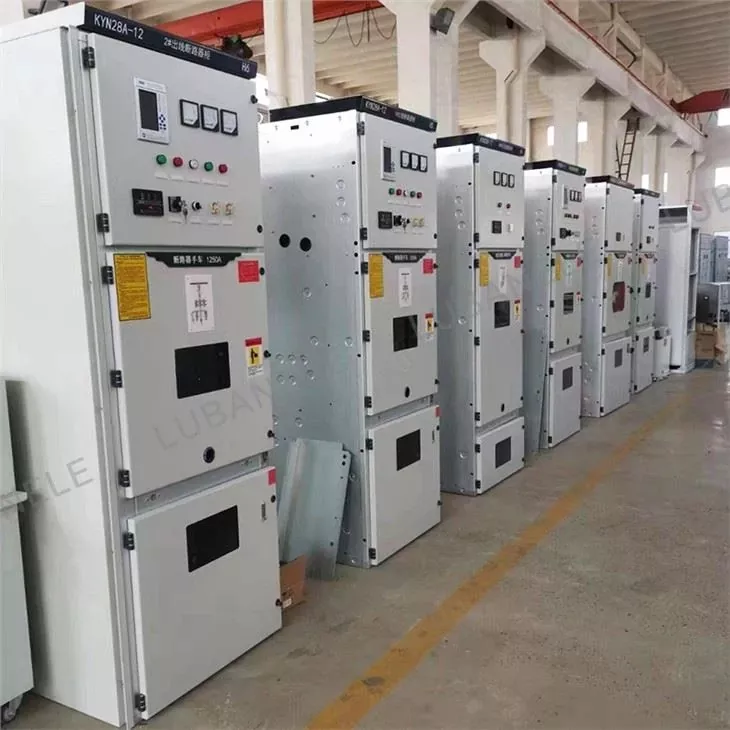

Producto Real Shot

Preguntas frecuentes

¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: diseño de circuito, voltaje, corriente, etc.

¿Cuál es su tiempo de entrega más rápido?

Normalmente, aceptamos consultas de los clientes. Después de conectarse los parámetros técnicos del gabinete Switch, lleva 1-2 días emitir una lista de precios y comunicarse con los clientes sobre el tiempo de producción y entrega en función de la situación real.

¿Cómo es su servicio postventa?

Apoyamos una garantía de 1 año. La cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
