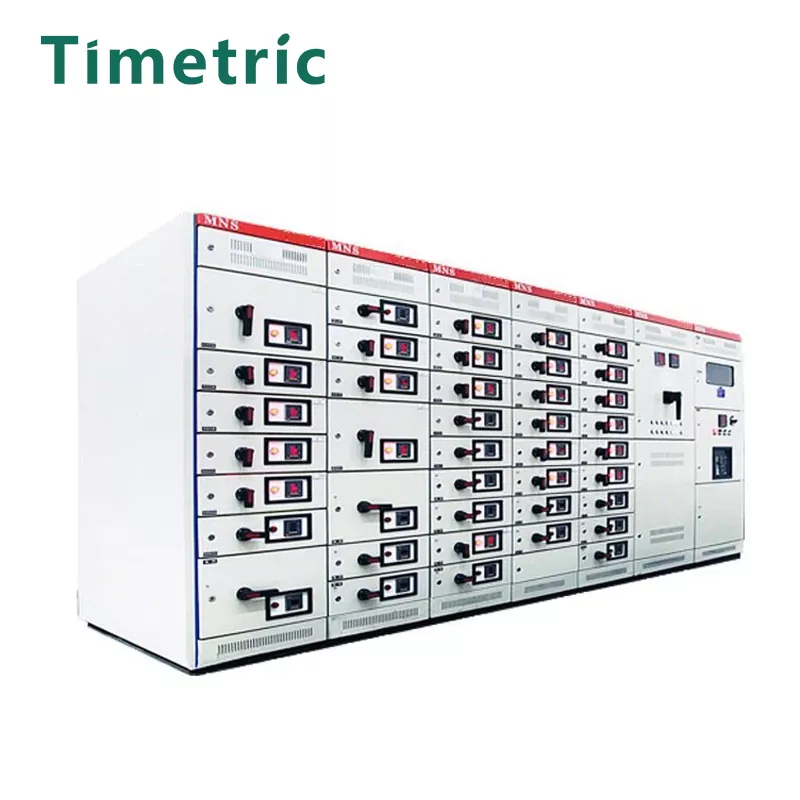

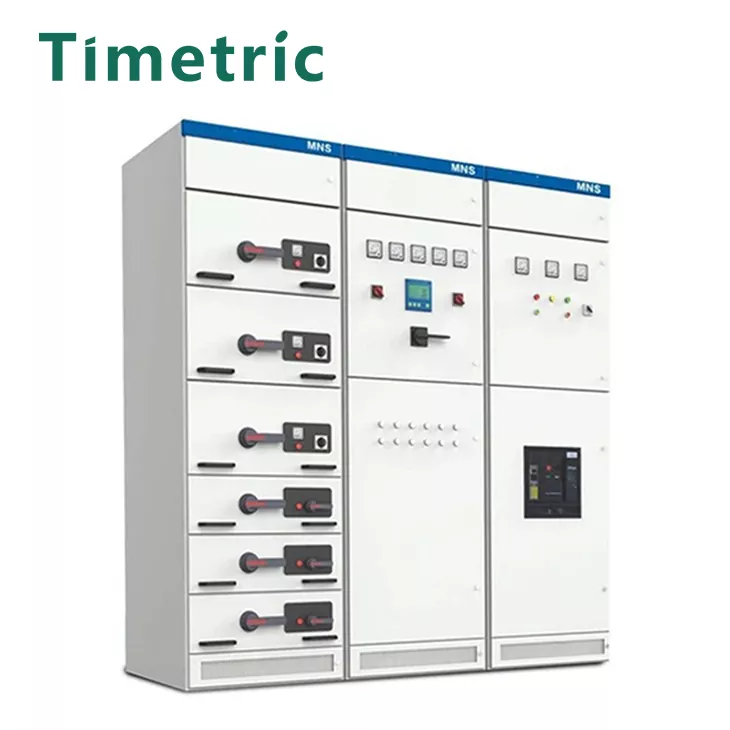

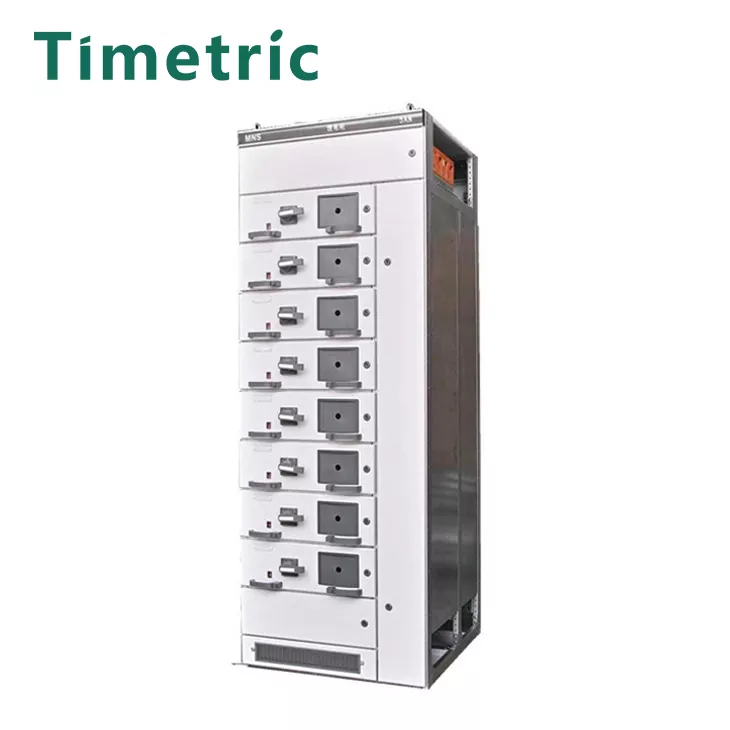

Gabinete de interruptor de tipo de cajón de bajo voltaje MSN

El gabinete de interruptor de tipo de cajón de bajo voltaje eléctrico TIMETRIC MSN está diseñado y fabricado de acuerdo con los siguientes estándares.

GB7251.1 AGAR de interruptores completos de bajo voltaje

ZBK36001 AGA DE INTERRUPTOR COMPLETO DE BAJO VOLTAJE

GB4720 Aplicaciones eléctricas de bajo voltaje y equipos de control eléctrico

GB9466 Métodos de prueba básicos para una aparemtura completa de voltaje

GB9466 Métodos de prueba básicos para una aparemtura completa de voltaje

Estándar de prueba de intercambio de equipos eléctricos GB50150 para ingeniería de instalación eléctrica

GB50168 Especificaciones de construcción y aceptación para líneas de cable para ingeniería de instalación eléctrica

IEC439-1 Equipo completo que consiste en la toma de interruptores de bajo voltaje y los electrodomésticos de control

Todas las especificaciones y estándares anteriores son versiones válidas.

1. El marco del sistema del gabinete de interruptor de tipo de cajón de bajo voltaje de tipo MSN es un marco en forma de C con agujeros modulares de intervalo de 25 mm. La conexión de la estructura del marco se ensambla con tornillos de autocuustación avanzados internacionalmente. Todas las piezas de marco no tienen mantenimiento.

2. El gabinete de interruptor de tipo de cajón de bajo voltaje de tipo MSN es altamente modular, con un módulo estándar E = 25 mm. Dado que el marco adopta un sistema de agujeros modulares de 25 mm, la estructura del marco se puede ensamblar en varios tipos de gabinetes sin herramientas especiales.

3. El gabinete de interruptor de tipo de cajón de bajo voltaje de tipo MSN se basa en un conjunto completo de marcos de gabinete, y las particiones verticales y horizontales se fijan con pernos. Todo el gabinete se fija en una sola base para formar un sistema de autoportación estable que no será dañado por la vibración.

4.El gabinete se puede dividir en: compartimento del dispositivo, compartimento de la barra colectiva y compartimento de cable.

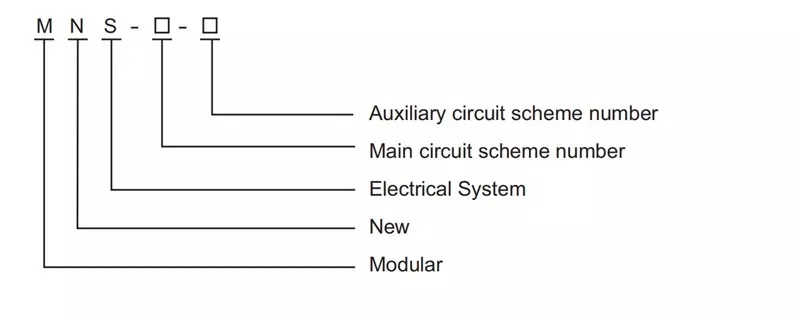

Descripción del modelo

Parámetros técnicos principales

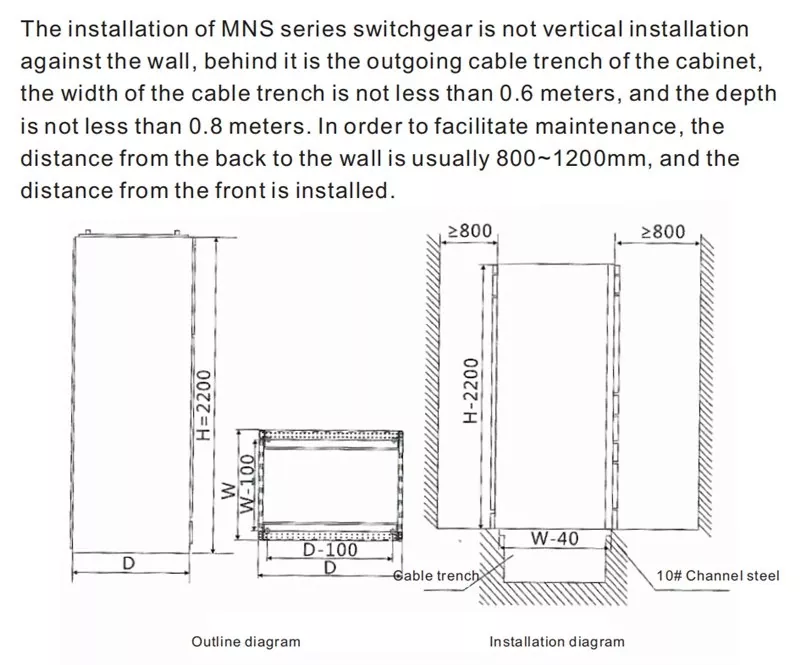

Estructura y dimensiones de montaje

Ambiente de trabajo:

Timétrico Tipo de msn Tipo de bajo voltaje Tipo de cajón Gabinete Use Condiciones de entorno:

1. Ubicación de instalación: en interiores

2. Altitud: por debajo de 1000m

3. Temperatura ambiente: -15 ℃ ~+45 ℃

4.Maximum Temperatura diaria: +35 ℃ (promedio de 24 horas)

5. Diferencia de temperatura diaria de Maximum: <15k

6. Humedad relativa de Maximum: 95% (promedio diario)

7.90% (25 ℃) (promedio mensual)

8. Resistencia sísmica: la intensidad de la tolerancia no excede los 8 grados

9. Nivel de contaminación del aire: ligeramente contaminado

Ventajas y características de SwitchGear

1. El gabinete de interruptor de tipo de cajón de bajo voltaje de bajo voltaje de Tipo de bajo voltaje tiene un diseño compacto. El diseño de este gabinete de interruptor de bajo voltaje puede acomodar más unidades funcionales en un espacio más pequeño.
2. Fuerte versatilidad y ensamblaje flexible. El perfil de tipo C con un módulo de 25 mm puede cumplir con los requisitos de varias formas estructurales, niveles de protección y entornos de uso.
3. Diseño de módulo estándar: puede estar compuesto por unidades estándar como protección, operación, conversión, control, regulación e indicación. Los usuarios pueden optar por ensamblar de acuerdo con sus necesidades. Se pueden usar más de 200 piezas de ensamblaje para ensamblar estructuras de gabinete de diferentes esquemas y formar particiones fijas o unidades de cajón.
4. El gabinete tiene alta seguridad, y una gran cantidad de componentes de plástico de ingeniería de alta resistencia-retardante se utilizan para mejorar efectivamente el rendimiento de seguridad.

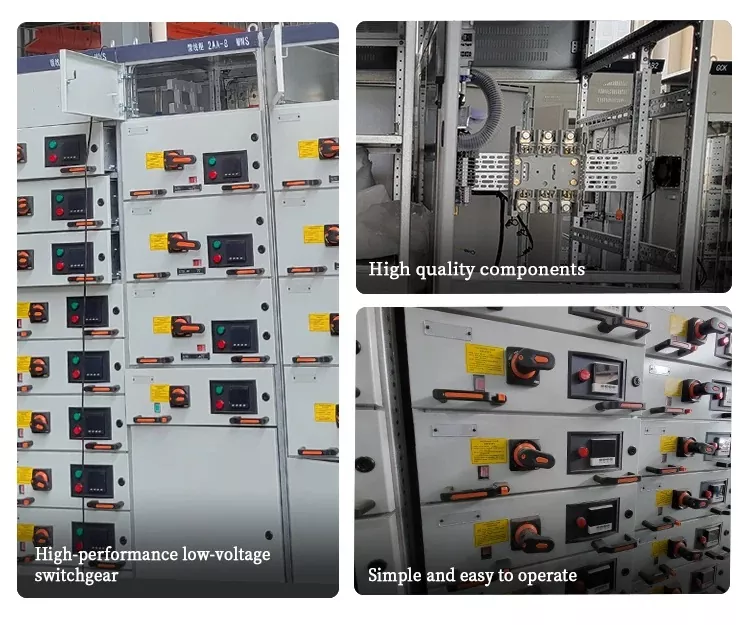

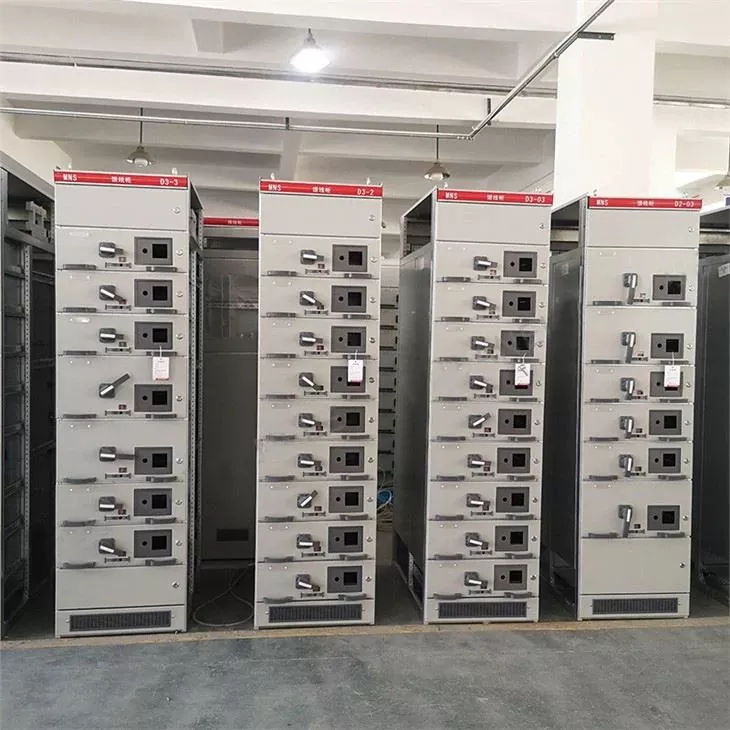

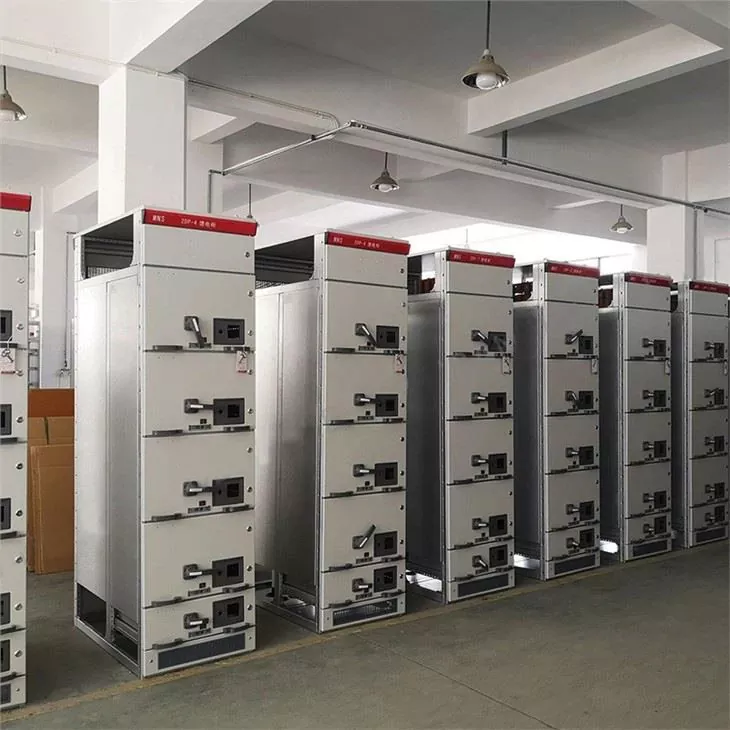

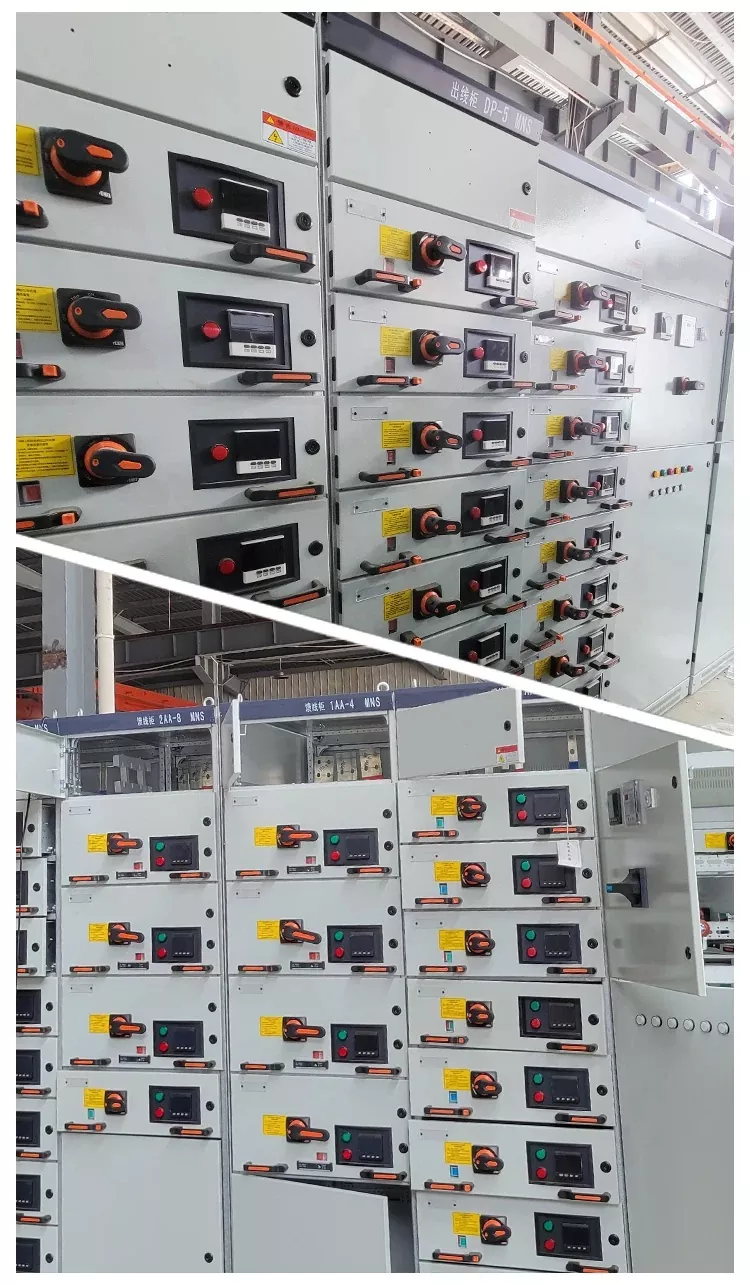

Producto Real Shot

Preguntas frecuentes

¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: diseño de circuito, voltaje, corriente, etc.

¿Cuál es su tiempo de entrega más rápido?

Normalmente, aceptamos consultas de los clientes. Después de conectarse los parámetros técnicos del gabinete Switch, lleva 1-2 días emitir una lista de precios y comunicarse con los clientes sobre el tiempo de producción y entrega en función de la situación real.

¿Cómo es su servicio postventa?

Apoyamos una garantía de 1 año. La cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
