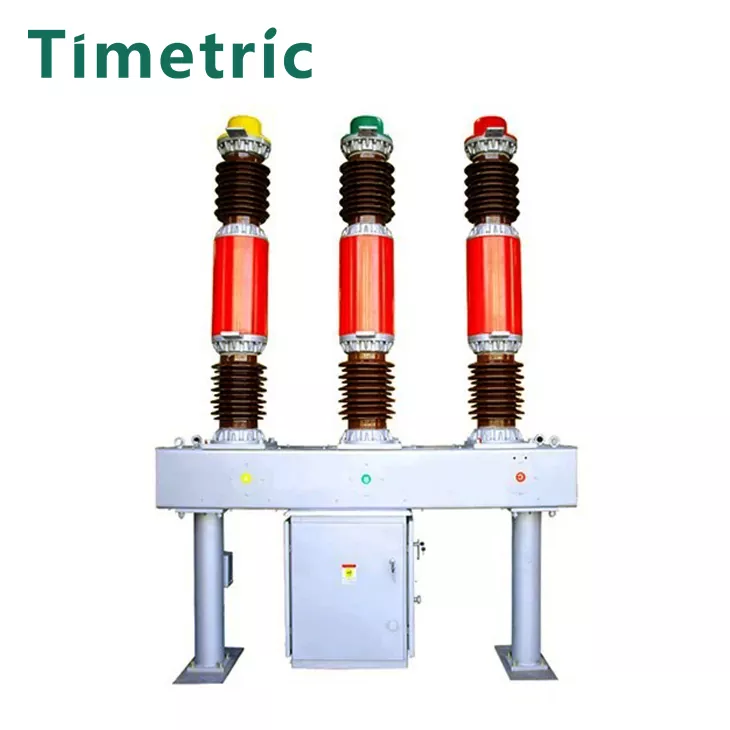

Interruptor de circuito LW8-40.5AG SF6

Artículo: interruptor de circuito LW8-40.5AG SF6

· Estructura: cada polo está diseñado con una estructura de fractura única de columna ASIGHT.

· Extinte de arco: utiliza el principio de la extinción de arco de energía de sí misma para un rendimiento eficiente.

· Actuación: equipado con Act14 Spring Actuator, que permite una operación confiable.

· Enlace mecánico: incorpora un enlace mecánico de fase de athree, asegurando el rendimiento sincronizado en todas las fases.

· Cumplimiento: este interruptor de circuito cumple con los requisitos de TheGB1984 Andiec62271-100 estándares para equipos de alto voltaje.

Descripción del modelo

Parámetros técnicos principales

Estructura y dimensiones de montaje

Ambiente de trabajo:

Artículo: interruptor de circuito LW8A-40.5 SF6

Temperatura ambiente:

Límite superior: +40 ° C

Límite inferior: -30 ° C

Altitud:

≤2000 metros sobre el nivel del mar

Si se instala a altitudes más altas, pueden ser necesarios ajustes al nivel de aislamiento.

Presión del viento:

≤700 PA (equivalente a las velocidades del viento de hasta 34 m/s).

Condiciones sísmicas:

El disyuntor está diseñado para resistir la intensidad de la tarea de quiebre de hasta 8 grados.

Nivel de contaminación:

Clase I, lo que indica que es adecuado para los niveles normales de contaminación ambiental.

Fluctuaciones de temperatura:

Diferencia máxima de temperatura diaria: no más de 25 ° C.

Posibles causas de falla del circuito eléctrico

Artículo: interruptor de circuito LW8A-40.5 SF6

1.Faults en el aislamiento de gas SF6

· Fuga de gas SF6: SF6 (hexafluoruro de azufre) se usa gas para aislar los contactos del interruptor de circuito. Cualquier fuga o deterioro del gas puede reducir sus propiedades aislantes, lo que lleva a descomposiciones en el rendimiento y una posible falla para interrumpir las corrientes de fallas.

· Presión de gas insuficiente: la baja presión de gas puede causar un funcionamiento inadecuado del interruptor, ya que el gas SF6 es parte integral de apagar el arco durante una falla.

2. Fallas mecánicas

· Mecanismo de resorte Malfunción: el interruptor funciona a través de un mecanismo de resorte, que almacena energía para abrir y cerrar. Un mal funcionamiento en la primavera o el mecanismo del actuador puede evitar el funcionamiento adecuado, lo que lleva a una falla para abrir o cerrar el interruptor.

· Desgaste de contacto o daño: con el tiempo, los contactos del interruptor pueden desgastarse, volverse gruesos o sufrir daños mecánicos, comprometiendo su capacidad para hacer o romper el circuito según sea necesario.

3. fallas eléctricas

· Circuitos sobrecorrientes o cortos: una sobrecarga o cortocircuito más allá de la capacidad de interrupción del interruptor puede causar sobrecalentamiento o daños a los componentes internos del interruptor.

· Configuración de viaje incorrecto: si la configuración de viaje está mal configurada o el relé de protección no funciona correctamente, el interruptor no puede tropezar en caso de una sobrecorriente o falla.

4. Fallas de arco

Falla de extinción de arco: los interruptores de circuitos SF6 dependen de las propiedades de enfriamiento de arco del gas SF6. Si el interruptor no extingue el arco eléctrico correctamente (debido a problemas o contaminación de la presión del gas), esto puede conducir a arcos persistentes, dañando el interruptor y el equipo circundante.

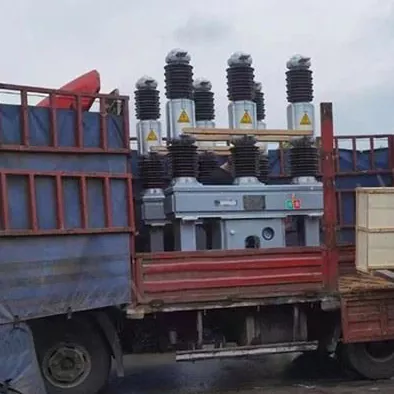

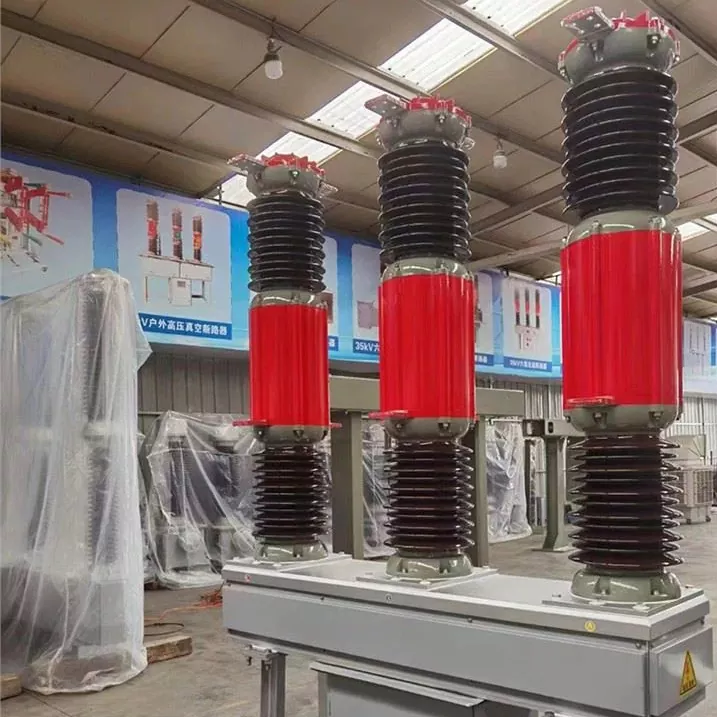

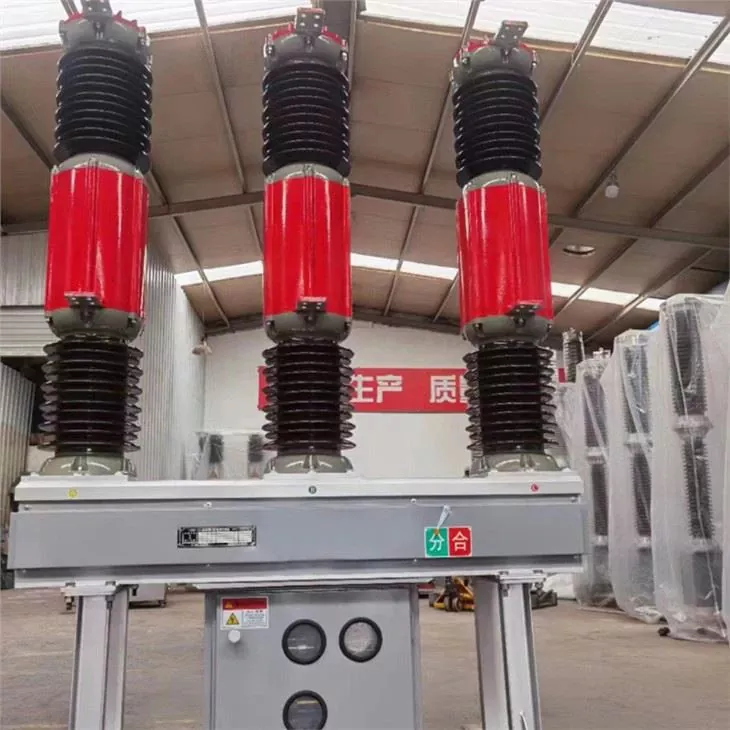

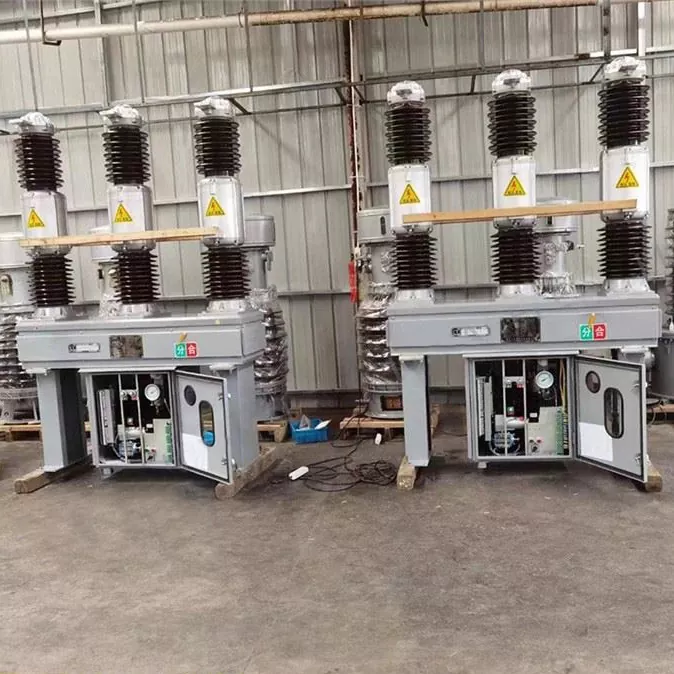

Producto Real Shot

Preguntas frecuentes

Artículo: interruptor de circuito LW8A-40.5 SF6

1. ¿Qué es el interruptor de circuito LW8A-40.5 SF6?

Respuesta: El interruptor de circuito LW8A-40.5 SF6 es un interruptor de circuito de alto voltaje clasificado durante 40.5 kV, típicamente utilizado en subestaciones eléctricas y sistemas de energía. Utiliza gas SF6 para fines aislantes y con arcos, asegurando una operación confiable en entornos de alto voltaje.

2. ¿Cuáles son las características principales del interruptor de circuito LW8A-40.5 SF6?

Respuesta:

Voltaje nominal: 40.5 kV

Aislamiento de gas SF6 y apagado de arco

Alta capacidad de ruptura, adecuada para interrumpir las corrientes de fallas

Mecanismo de funcionamiento rápido para la eliminación rápida de fallas

Adecuado para aplicaciones al aire libre e interiores

Diseño compacto para una fácil instalación

3. ¿Cómo funciona el interruptor de circuito LW8A-40.5 SF6?

Respuesta: El interruptor funciona utilizando gas SF6 para extinguir el arco formado cuando se abren los contactos durante una falla. Cuando se detecta una falla, el sistema de control del interruptor del circuito activa el mecanismo de resorte, lo que obliga a los contactos a separarse. El gas SF6 absorbe la energía del arco y la enfría, asegurando que el circuito se interrumpe de forma segura.
