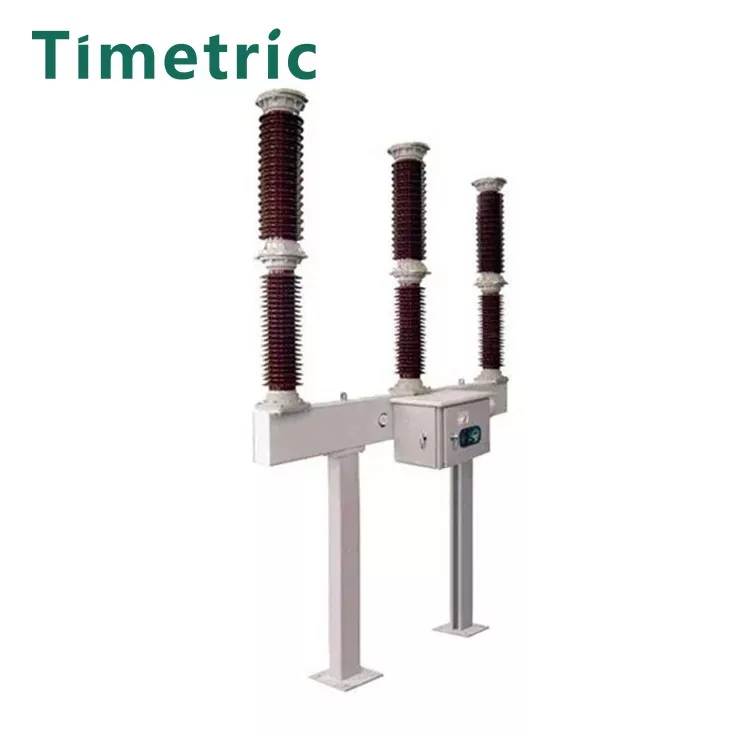

Disyuntor Sf6 de 90kv 110kv
Artículo: disyuntor sf6 de 90kv 110kv1.El gas SF6 proporciona una extinción eficaz del arco.2. Presenta una estructura sencilla y un tamaño compacto para una fácil instalación.3. Garantiza un funcionamiento equilibrado con capacidades de apertura efectivas.4.El diseño sellado minimiza el ruido operativo.5. Baja carga de trabajo de inspección y mantenimiento para comodidad del usuario.
Enviar Consulta
Descripción del Producto
El disyuntor Sf6 de 90kv 110kv es una nueva generación de disyuntores de alto voltaje con autoenergía. Este producto está diseñado para:
Aplicaciones:
● Cerrar e interrumpir corrientes de carga y corrientes de fallo de cortocircuito.
● Control y protección de equipos de energía y líneas de conexión en sistemas de energía AC 50Hz, 126kV.
Capacidad de altitud:
● Adecuado para uso en áreas por debajo de 2500 metros sobre el nivel del mar.
Aislamiento y Extinción de Arco:
● Utiliza gas SF6 como medio de aislamiento y extinción de arco. En las regiones alpinas se utiliza una mezcla de SF6 y CF4.
Mecanismo de operación:
● Presenta un principio de extinción de arco de energía propia y está equipado con un mecanismo de operación por resorte.
Principales parámetros técnicos
|
Número de serie |
Parámetro |
Unidad |
Valor |
||
|---|---|---|---|---|---|
|
LW30-126W/T3150-40 |
LW30-126W/T4000-40(H) |
||||
|
1 |
Entorno aplicable |
|
Aplicabilidad en regiones alpinas normales. |
||
|
2 |
Tensión nominal |
kV |
110/126/132/145 |
||
|
3 |
Frecuencia nominal |
Hz |
50(60) |
||
|
4 |
Corriente nominal |
A |
3150 |
||
|
5 |
primer coeficiente de apertura |
|
1.5 |
||
|
6 |
Corriente nominal de corte en cortocircuito Ik |
ka |
40/31,5 |
||
|
7 |
Corriente nominal de cierre de cortocircuito (valor pico) |
ka |
100/80 |
||
|
8 |
Corriente nominal soportada en cortocircuito |
ka |
40/31,5 |
||
|
9 |
Corriente nominal máxima soportada |
ka |
100/80 |
||
|
10 |
Duración nominal del cortocircuito |
S |
4 |
||
|
11 |
Corriente de ruptura nominal desfasada |
ka |
10/8 |
||
|
12 |
Corriente de corte de falla de zona cercana |
ka |
90% YO, 75% YO |
||
|
13 |
Corriente nominal de conmutación de carga de línea |
A |
31.5 |
||
|
14 |
Secuencia de operación nominal |
|
0-0.3S-C0-180S-C0 |
||
|
15 |
Resistencia del circuito principal |
µΩ |
≤65 |
||
|
16 |
Vida mecánica |
De segunda categoría |
6000 o 10000 |
||
|
17 |
nivel de interferencia de radio |
µV |
≤500 |
||
|
18 |
Distancia de fuga |
entre fracturas |
milímetros |
3906/3150 |
|
|
al suelo |
kilos |
3906/3150 |
|||
Dimensiones de estructura y montaje
Ambiente de trabajo:
Artículo: Condiciones de instalación y funcionamiento del disyuntor de hexafluoruro de azufre LW9-72.5
Altitud:
● Adecuado para instalación en zonas por debajo de los 2500 metros sobre el nivel del mar. Si se utiliza en altitudes más altas, es posible que se requieran ajustes en el nivel de aislamiento nominal.
Temperatura ambiente:
● Diseñado para funcionar dentro de un rango de temperatura específico. Normalmente, el límite superior es +40°C y el límite inferior es -30°C.
Humedad:
● El disyuntor debe instalarse en ambientes con baja humedad para evitar la entrada de humedad, lo que puede afectar las propiedades de aislamiento del gas SF6.
Presión del viento:
● Debe soportar presiones de viento de hasta 700 Pa (equivalente a velocidades de viento de 34 m/s).
Resistencia sísmica:
● Capaz de soportar intensidades sísmicas de hasta 8 grados.
Nivel de contaminación:
● Diseñado para uso en entornos clasificados con niveles de contaminación Clase I, lo que garantiza un funcionamiento confiable en áreas menos contaminadas.
Posibles causas de falla del circuito eléctrico.
Desglose del aislamiento:
El deterioro del aislamiento debido a la entrada de humedad o contaminantes puede provocar cortocircuitos o arcos eléctricos.
Fuga de gas SF6:
La pérdida de gas SF6 puede reducir la eficacia del aislamiento y aumentar el riesgo de fallo eléctrico.
Falla Mecánica:
El mal funcionamiento en el mecanismo de operación del resorte u otros componentes mecánicos puede impedir que el disyuntor funcione correctamente.
Fallo de componentes eléctricos:
La falla de los relés de control, los contactos o los dispositivos de protección del circuito puede provocar interrupciones en el circuito.
Sobrecarga:
El funcionamiento continuo por encima de la corriente nominal puede provocar sobrecalentamiento y daños al disyuntor.
Eventos de cortocircuito:
Los cortocircuitos repentinos pueden crear corrientes excesivas que pueden exceder la capacidad de corte del disyuntor.
Factores ambientales:
Las temperaturas extremas, la alta humedad o la contaminación pueden afectar negativamente el rendimiento y la confiabilidad del disyuntor.
Instalación o mantenimiento inadecuado:
Las prácticas de instalación incorrectas o el mantenimiento inadecuado pueden provocar fallas operativas.
Producto tiro Real
Preguntas frecuentes
P1: ¿Cuál es el propósito principal del disyuntor SF6 de 90 kV y 110 kV?
A1: El disyuntor está diseñado para cerrar e interrumpir corrientes de carga y corrientes de falla de cortocircuito en sistemas de energía, proporcionando control y protección para equipos de energía.
P2: ¿Qué tipo de gas se utiliza en el disyuntor?
R2: El disyuntor utiliza gas hexafluoruro de azufre (SF6) como medio aislante y extintor de arco. En las regiones alpinas se puede utilizar una mezcla de SF6 y CF4.
P3: ¿Cuáles son las condiciones de funcionamiento de este disyuntor?
R3: Funciona eficazmente en altitudes inferiores a 2500 metros, con temperaturas ambiente que oscilan entre -30 °C y +40 °C.
