XGN -12 (Z) T630-20 Serie de 10KV Circuito límite interruptor de interruptor

1. Timétrico XGN -12 (Z) T630-20 Serie 10kV Circuito límite interruptor de interruptores II y III El anillo principal es una nueva generación de la unidad principal de anillo con interruptor de carga de hexafluoruro de azufre como interruptor principal. Adopta el aislamiento del aire, la estructura compacta y simple, la operación flexible, la instalación fácil y tiene múltiples funciones entrelazadas. Se puede utilizar ampliamente en el sistema de automatización de redes de distribución con mecanismo eléctrico, PT, CT, UPS, RTU, etc. Con la tecnología de sensores moderna y el relé de protección, puede satisfacer completamente las necesidades cambiantes del mercado con su rendimiento técnico avanzado y un esquema de ensamblaje ligero y flexible.

TIMETRIC ELÉCTRICO XGN -12 (Z) / T630-20 Serie 10kV El interruptor de interruptores de circuito límite, las unidades de interruptor básico incluyen gabinete de interruptor de carga, gabinete eléctrico combinado, gabinete de interruptores. El gabinete del interruptor de carga está equipado con un interruptor de carga combinado de tres posiciones; El gabinete eléctrico combinado está equipado con gabinete eléctrico combinado de fusible de interruptor de carga; El gabinete de interruptor de circuito está equipado con un disyuntor de vacío XGN-12/T630-20 especial y un desconcertador de tres posiciones; El gabinete de unidad multifuncional es una combinación de las unidades funcionales anteriores.

Timétrico Elemento de interruptores de circuito límite eléctrico Electric -12 (Z) / T630-20 de 10kV consiste en compartimentos funcionales como la unidad de inflación, la sala del mecanismo, la sala de cables, la sala del canal de alivio a presión, la sala de instrumentos, etc., entre los cuales la unidad de inflación es el componente central.

El interruptor de carga de tres posiciones tiene tres posiciones: "cierre", "apertura" y "conexión a tierra". Las tres posiciones están entrelazadas entre sí. Según la función, se puede descomponer en el interruptor de carga y el interruptor de conexión a tierra, compartiendo un eje giratorio. Un interruptor de carga de tres posiciones está equipado con un mecanismo de operación de tres posiciones. El lado de la función del interruptor de carga se puede operar mediante almacenamiento de energía eléctrica o manual del resorte, y el resorte se puede abrir y cerrar rápidamente después de pasar por el medio; El lado de la función del interruptor de conexión a tierra se opera manualmente, y el resorte se puede abrir y cerrar rápidamente después de pasar por el medio.

El circuito principal del Timétrico XGN -12 (Z) / T630-20 Serie de 10KV Circuter Breaker Switcher (cada interruptor, barra colectora de conexión interna, el exterior del tubo de fusible, etc.) está encerrada en una caja sellada llena de gas SF6.

Cuando se produce una falla de arco interno debido a condiciones de trabajo anormales o una incompletra, el gas de alta presión generado se descarga a través del canal formado por la destrucción del disco de estallido.

Los gabinetes forman una conexión primaria efectiva a través del acoplador madre, que está completamente aislado y completamente sellado.

Las líneas de entrada y salida, PT y Lightning Arrester forman una conexión efectiva a través de accesorios de cables, que están completamente aislados y están completamente sellados.

El CT adopta el tipo de núcleo del cable para garantizar el aislamiento completo y el sellado completo.

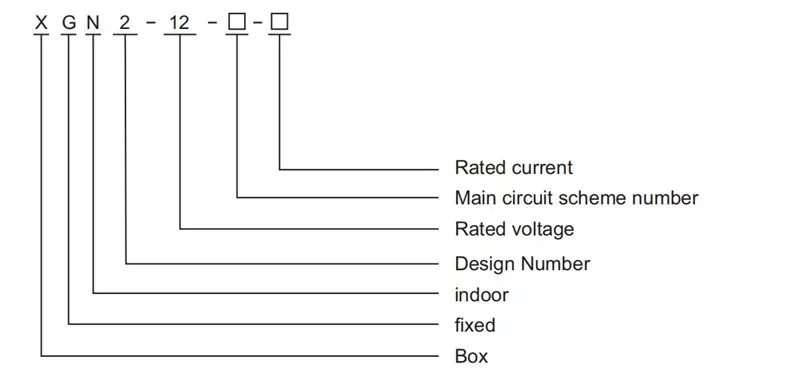

Descripción del modelo

Parámetros técnicos principales

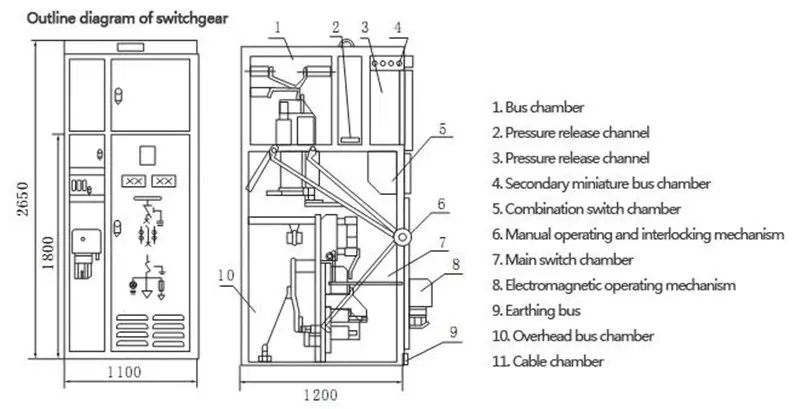

Estructura y dimensiones de montaje

Ambiente de trabajo:

TIMETRIC ELECTRXGN -12 (Z) / T630-20 Serie 10KV Circuito límite de interruptores Continutamiento de uso de la revestimiento:

◆ Temperatura del aire ambiente: límite superior + 40 ℃, límite inferior -40 ℃

◆ Humedad: la humedad relativa promedio diaria no es más del 95%; El promedio mensual no es más del 90%.

◆ Presión de vapor de agua: el promedio diario no es más de 2.2kPa; El promedio mensual no es más de 1.8 kPa;

◆ La altitud no es más de 2000 m.

◆ El aire circundante no está obviamente contaminado por polvo, humo, gases corrosivos y inflamables, vapor o niebla de sal.

◆ La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede 1.6kV.6. No hay fuego, peligro de explosión, contaminación grave, corrosión química y vibración severa.

7. Las condiciones de trabajo especiales, cuando se usan en las condiciones ambientales normales que excedan las condiciones especificadas, serán negociadas por el usuario y el fabricante.

Ventajas y características de SwitchGear

Timétrico Timétrico ElectricXGN -12 (Z) / T630-20 Serie 10KV Circuito límite interruptor de interruptores de interruptores de la apariencia de los siguientes aspectos:

1. Diseño modular, fácil de expandir.

2. Cámara de gas sellado de soldadura láser de láser de acero inoxidable.

3. Se utiliza el acoplador de barra colectora de aislamiento sólido de enchufe entre los gabinetes, y la operación de gas SF6 no está involucrada cuando el gabinete del interruptor se expande.

4. Innere de cable de cono interno o cable de cono exterior, instalación simple y rápida.

5. Todos los electrodos en la unidad de llenado de gas son electrodos de arco.

6. Monitoreo en línea de retransmisión de densidad de gas.

7. Tiene un dispositivo de liberación de presión confiable y canal de liberación.

8. Se puede proporcionar un gabinete único o un gabinete combinado de la unidad de caja común.

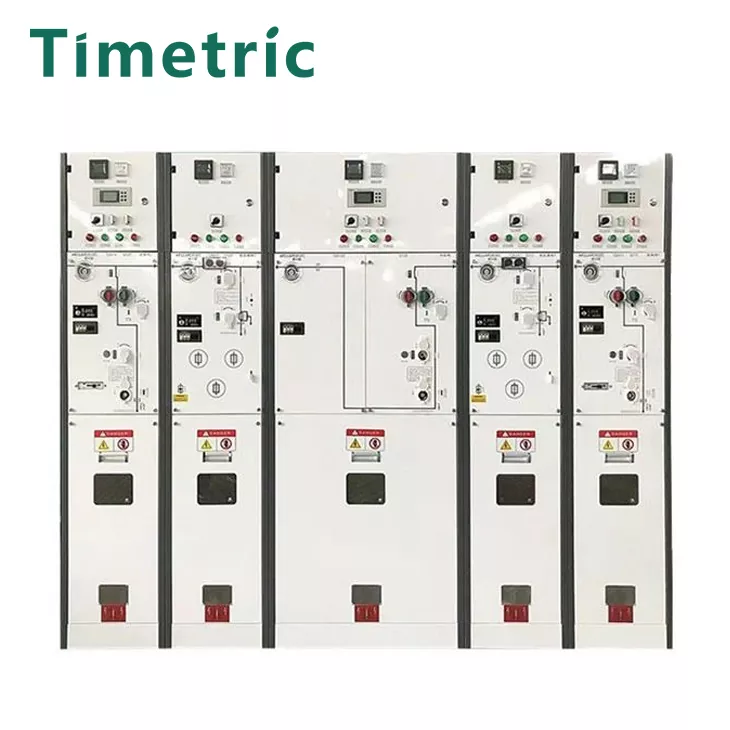

Producto Real Shot

Preguntas frecuentes

¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: diseño de circuito, voltaje, corriente, etc.

¿Cuál es su tiempo de entrega más rápido?

Normalmente, aceptamos consultas de los clientes. Después de conectarse los parámetros técnicos del gabinete Switch, lleva 1-2 días emitir una lista de precios y comunicarse con los clientes sobre el tiempo de producción y entrega en función de la situación real.

¿Cómo es su servicio postventa?

Apoyamos una garantía de 1 año. La cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
