Unidad principal de anillo aislado de gas SF6

Unidad principal de anillo aislado de gas SF6: el gas SF6 se usa como medio de extinción de arco y aislante; El gabinete del interruptor es una estructura completamente sellada y totalmente aislada; La barra colectiva, el interruptor y las piezas vivos están completamente encerradas en una carcasa de acero inoxidable. La cavidad está llena de gas SF6, y el nivel de protección alcanza IP67; Toda la aparejo de interruptores no se ve afectado por las condiciones ambientales externas, y el funcionamiento normal del interruptor se puede garantizar incluso en casos extremos (como la inmersión al agua a corto plazo), y el producto está libre de mantenimiento para la vida. El gabinete de interruptor tiene un dispositivo de enclavamiento "a prueba de cinco" completo, que elimina por completo las fallas de personal y equipo causadas por una operación humana inadecuada. Todos los gabinetes de interruptor tienen canales de alivio de presión confiables y seguros, lo que puede garantizar la seguridad personal de los operadores incluso en casos extremos. El gabinete del interruptor se divide en dos tipos: combinación de unidad fija y combinación de unidades expandibles. El gabinete del interruptor generalmente ingresa y sale desde la parte delantera, y también puede realizar una expansión lateral o de salida lateral de acuerdo con diferentes posiciones de instalación; El gabinete es de tamaño pequeño y fácil de instalar, que puede ser adecuado para su uso en lugares con espacio pequeño y entorno duro; El gabinete del interruptor se puede equipar con dispositivos eléctricos, de control remoto y monitoreo de acuerdo con las diferentes necesidades de los usuarios.

GB/T3804 3.6KV ~ 40.5KV Interruptor de carga de CA de alto voltaje

Interruptor de circuito de CA de alto voltaje GB/T1984

GB/T16926 Dispositivo de combinación de fusible de interruptor de carga de CA de alto voltaje

GB/T1985 Desconador de CA de alto voltaje e interruptor de tierra

GB/T3906 3.6KV ~ 40.5KV AC Metal Switchgua y equipo de control

GB/T11022 Requisitos técnicos comunes para los estándares de equipos de interruptores y equipos de control de alto voltaje

GB/T4208 Grado de protección del recinto (código IP)

DL/T404 3.6KV ~ 40.5KV AC Metal-encerrado y equipo de control

GB/T311.1 Coordinación de aislamiento Parte 1: Definición, principios y planificación

Plan de diseño y personalización estandarizado de 12kv Ring Network (Box) (versión 2022)

Parámetros técnicos principales

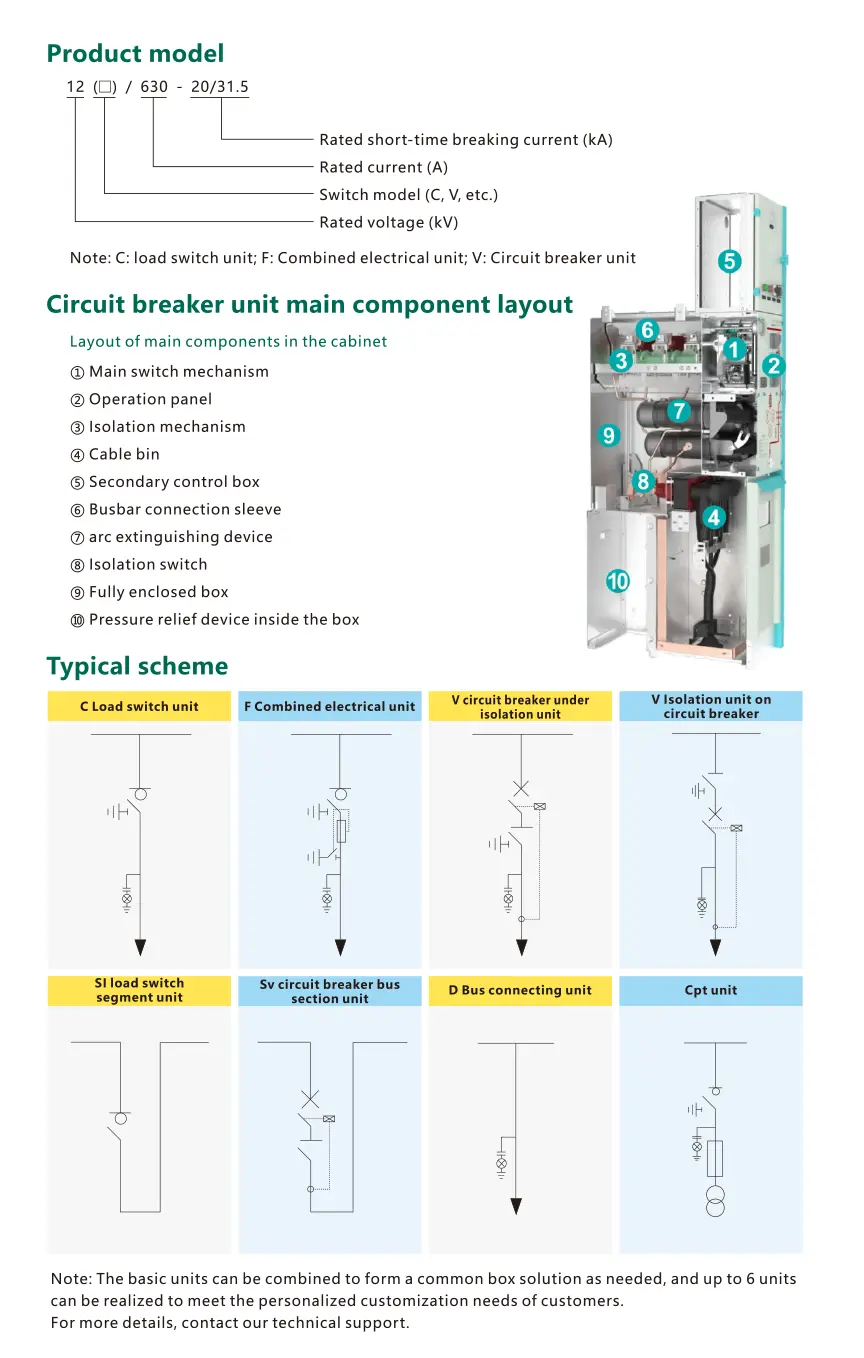

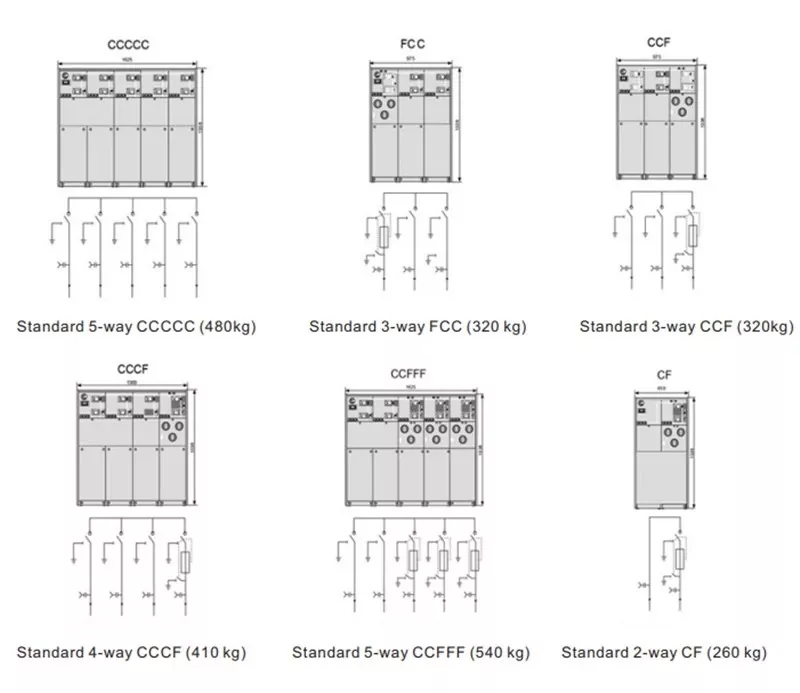

Estructura y dimensiones de montaje

Ambiente de trabajo:

Timétrico Electricsf6 Anillo aislado de gases de la unidad principal Ambiente de uso:

1. Temperatura ambiente: -40ºC ~+45ºC;

2. Humedad relativa: diariamente significa no más del 95%, mensual no más del 90%;

3. Altitud: no exceda los 4000m;

4. El sitio de instalación debe estar libre de fuego, peligro explosivo, contaminación grave, corrosión química o vibración severa.

Ventajas y características de SwitchGear

Timétrico Electricsf6 La unidad principal de anillo aislado de gas incluye los siguientes aspectos:

1. Safe y confiable: el gabinete inflable utiliza gas SF6 de alta calidad, que tiene una fuerte carga negativa y un excelente rendimiento de aislamiento. En un campo eléctrico uniforme, la intensidad de aislamiento es aproximadamente de 2 a 3 veces mayor que la del aire, y no es tóxico y inodoro. Tampoco es inflamable, tiene un excelente rendimiento de extinción de arco y rendimiento de enfriamiento, por lo que el interruptor de carga puede extinguir de manera rápida y confiable el arco después de cortar la corriente.

2. Tamaño pequeño. El uso de gas SF6 con un excelente rendimiento de aislamiento hace que el gabinete inflable sea más pequeño, más ligero y más compacto en la premisa de rendimiento, seguridad y confiabilidad, lo que ahorra mucho espacio para los usuarios.

3. Avanzado y flexible. El gabinete inflable adopta conceptos de diseño avanzados internacionalmente y métodos de prueba de producción, lo que hace que toda la serie de productos sea simple en estructura, flexible en funcionamiento y confiable en entrelazamiento. Además, utiliza tecnología de detección avanzada y los últimos dispositivos de protección de microcomputadoras. Se puede proporcionar una variedad de soluciones técnicas para satisfacer varias necesidades de los usuarios.

4. Diseño totalmente modular, estructura totalmente cerrada y expansión integral. El gabinete inflable es una nueva generación de tambores modulares compactos. La caja de gas está soldada a partir de placas de acero inoxidable de 3 mm de alta calidad, y todas las piezas vivas de alto voltaje (como interruptores de vacío, interruptores de carga y barras colectivas) se sellan en una caja llena de gas SF6. Toda la serie de productos tiene una estructura modular, como el tipo de unidad y el tipo de caja universal. Cada módulo tiene su propia función y una carcasa de metal separada, que puede ampliarse a voluntad.

5. Adaptabilidad para todo clima. El gabinete lleno de gas adopta una estructura cerrada, y el sistema conductivo primario es completamente independiente del entorno de trabajo con SF6 como medio, y no se ve afectado por el entorno externo (como: condensación, contaminación, pulverización de sal, animales pequeños y productos químicos, etc.). Es realmente libre de mantenimiento, adecuado para varios lugares duros, y tiene una fuerte capacidad anti-inmersión. La caja de aire y la caja de fusibles han alcanzado el nivel de protección de IP67. Proporcione a nuestros usuarios un sistema de suministro de energía confiable y costos económicos de operación y mantenimiento.

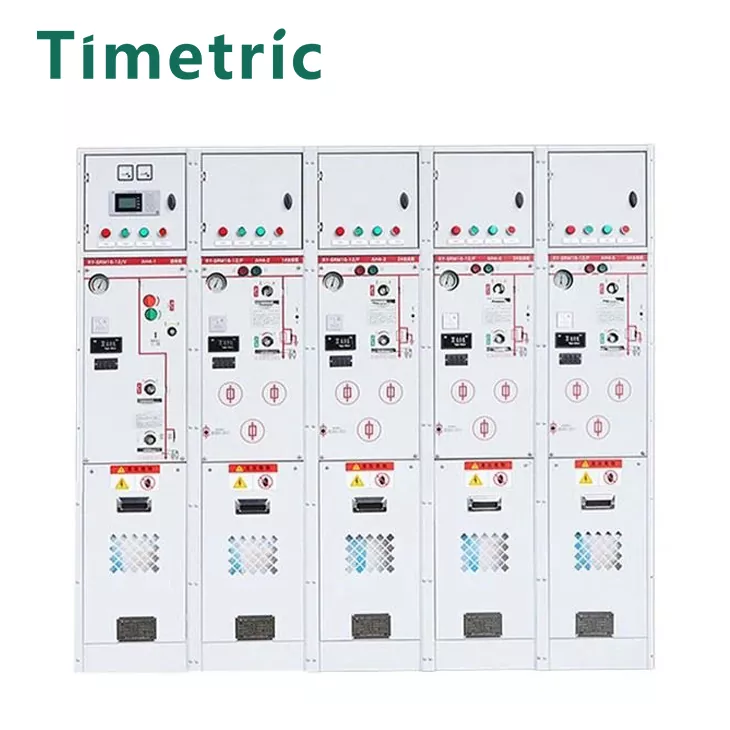

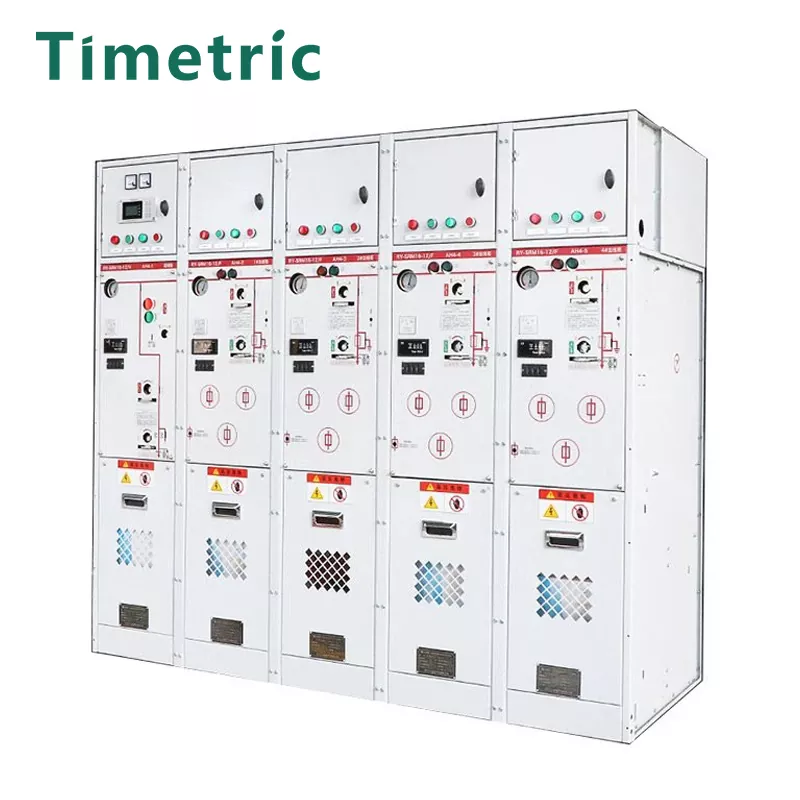

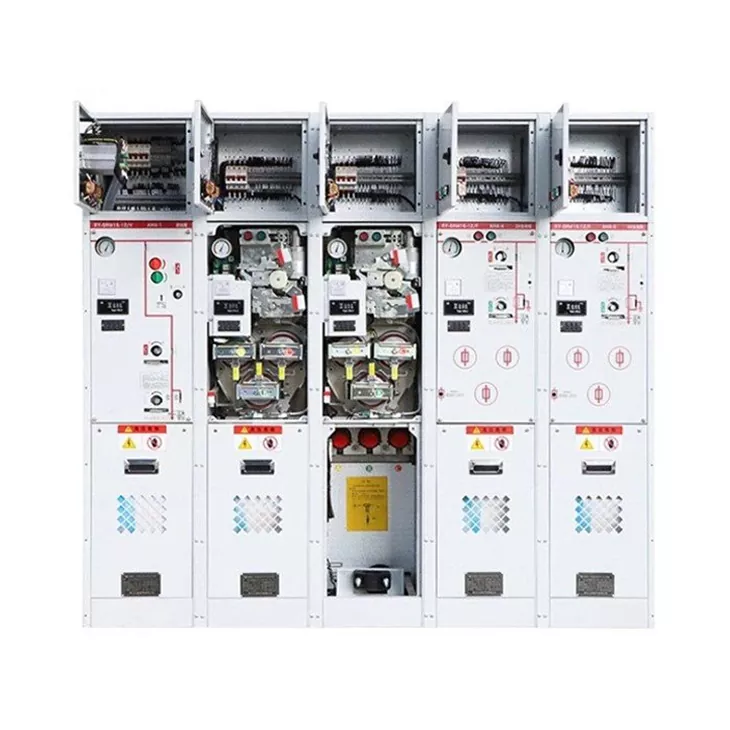

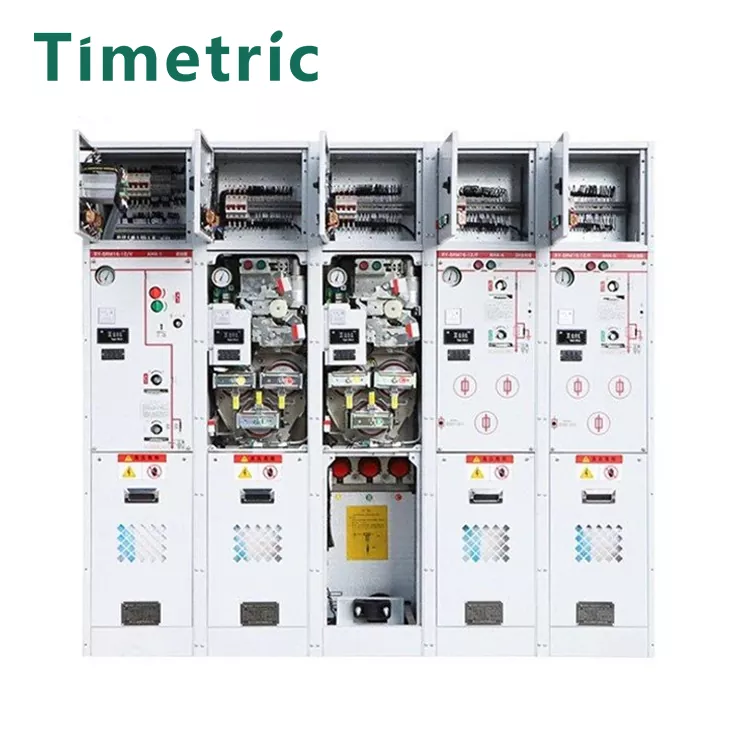

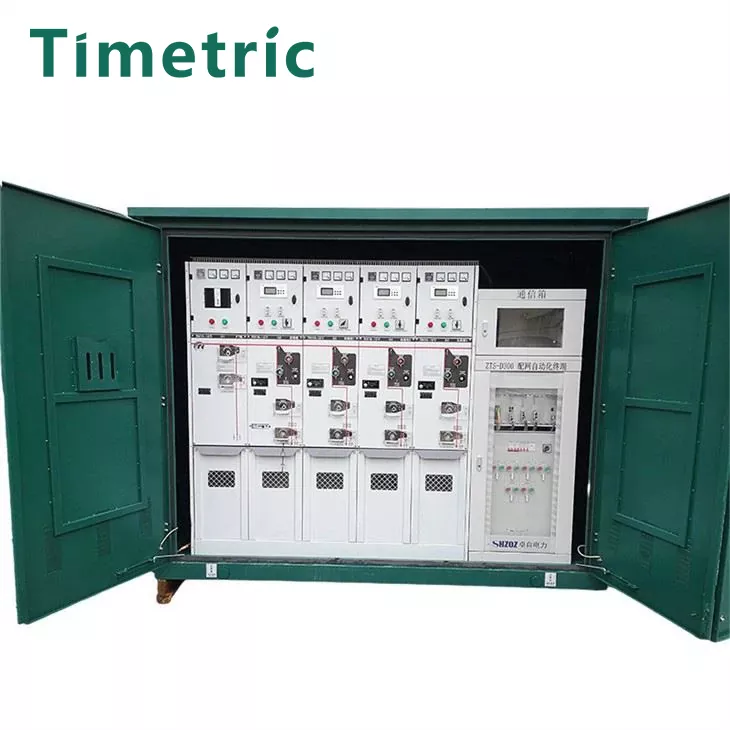

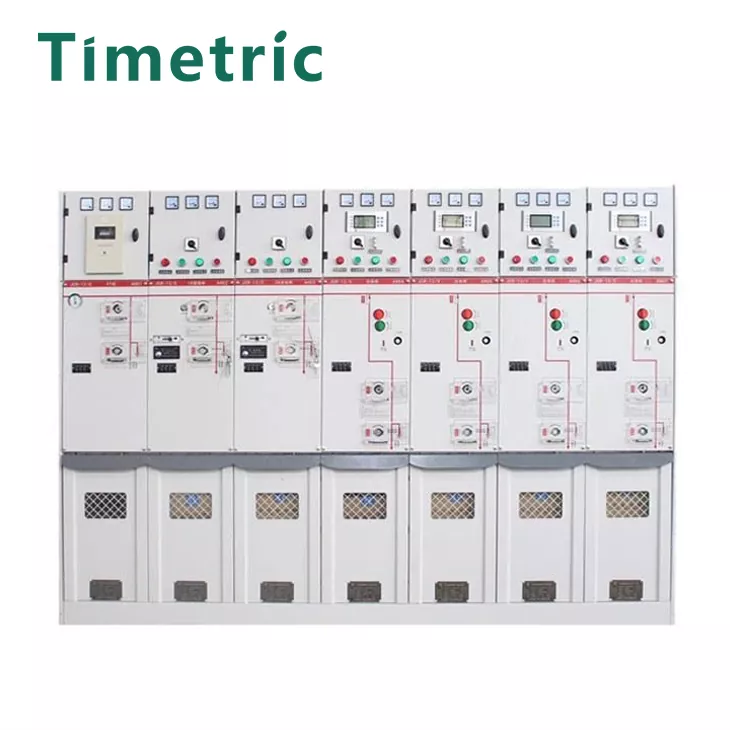

Producto Real Shot

Preguntas frecuentes

¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: diseño de circuito, voltaje, corriente, etc.

¿Cuál es su tiempo de entrega más rápido?

Normalmente, aceptamos consultas de los clientes. Después de conectarse los parámetros técnicos del gabinete Switch, lleva 1-2 días emitir una lista de precios y comunicarse con los clientes sobre el tiempo de producción y entrega en función de la situación real.

¿Cómo es su servicio postventa?

Apoyamos una garantía de 1 año. ElLa cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
