Agua de interruptores aislados de gas SF6 de alto voltaje de ron
  • Agua de interruptores aislados de gas SF6 de alto voltaje de ronAgua de interruptores aislados de gas SF6 de alto voltaje de ron
  • Agua de interruptores aislados de gas SF6 de alto voltaje de ronAgua de interruptores aislados de gas SF6 de alto voltaje de ron
  • Agua de interruptores aislados de gas SF6 de alto voltaje de ronAgua de interruptores aislados de gas SF6 de alto voltaje de ron

Agua de interruptores aislados de gas SF6 de alto voltaje de ron

El interruptor de interruptores aislados de gas SF6 de alto voltaje de ron es un nuevo tipo de tabla de interruptores de voltaje medio aislado de gas SF6 desarrollado independientemente por Timétrico Electric. El producto adopta un diseño modular y se puede organizar arbitrariamente de acuerdo con diferentes esquemas de diseño para lograr una combinación perfecta de unidades de caja comunes y unidades extendidas, que satisfacen las necesidades de varias subestaciones de transmisión y distribución secundaria para el uso flexible de la aparición compacta. Es un sistema completamente sellado, todos cuyos componentes principales están encerrados en una cubierta de acero inoxidable y no se ven afectados por el medio ambiente; Tiene las características de operación confiable, seguridad, diseño estructural compacto, huella pequeña, libre de mantenimiento y larga vida. Los productos de altura de interruptores aislados de gas de alto voltaje de ron de ron han pasado la prueba de tipo de prueba de equipos eléctricos de alto voltaje nacional y se utilizan ampliamente en pequeñas estaciones de distribución secundaria, estaciones de titulares de cajas, estaciones de tambores, industriales y mineras, aeropuertos, ferrocarriles, áreas comerciales, edificios de alto rato, carreteras, subterráneos, tunnelas y lugares con condiciones naturales de alto.

Enviar Consulta

Descripción del Producto

El tambor de interruptores aislados de gas SF6 de alto voltaje de ron es un dispositivo de combinación eléctrica de voltaje medio aislado o aislado de gas de gas que se puede combinar en múltiples circuitos a voluntad, con las funciones de conmutación, conexión y protección del sistema de energía, y con interruptores de carga como componentes centrales. Sus principales componentes del núcleo del circuito están compuestos de interruptores de carga SF6 o disyuntores adicionales y otros electrodomésticos auxiliares primarios. Los gabinetes de red de anillo SF6 se pueden dividir en tipos expandibles y no expandibles de acuerdo con el método de combinación, como: Safeing y Safeplus (ABB). Según los diferentes procesos de fabricación, se pueden dividir en el tipo de caja común (también conocido como gabinete inflable o gabinete totalmente aislado SF6) y tipo modular, como: RM6 y SM6 (Schneider).


En los últimos años, los gabinetes de red de anillo SF6 se han desarrollado muy rápidamente, y tanto los procesos de fabricación como la confiabilidad del producto tienen el potencial de estar a la par con los gigantes eléctricos internacionales. En la actualidad, solo hay un puñado de fabricantes nacionales que producen el nivel de distribución de SF6 en el nivel de 40.5kV. Los otros son todos C-GI del sistema de primer nivel, basados ​​en el sistema de energía de primer nivel con gran capacidad de corriente y gran capacidad.


La unidad principal de anillo de aislamiento de gas SF6 es una tabla de interruptores que utiliza gas SF6 de baja presión como aislamiento y medio de extinción de arco. Es una tabla de interruptores importante para la fuente de alimentación de la unidad principal del anillo y la fuente de alimentación del terminal. La unidad principal de anillo de aislamiento de gas SF6 desarrollada por Timetric Electric es un nuevo producto desarrollado de acuerdo con el "Plan de personalización y diseño estandarizado de la unidad principal de anillo de 12 kV (caja) (edición 2019)". A través del diseño estandarizado, combinado con la acumulación y precipitación de nuestra empresa en los terminales de distribución de energía, ha logrado una integración profunda de primaria y secundaria, integrando alta confiabilidad, fácil mantenimiento, modularización y seguridad.

Parámetros técnicos principales

Número de serie proyecto unidad Unidad de interruptor de carga Unidad eléctrica combinada Unidad de interruptor de circuito
1 Voltaje nominal KV veinticuatro veinticuatro veinticuatro
2 Frecuencia nominal Hz 50 50 50
3 Corriente nominal A 630 125 (depende de la corriente del fusible) 630
4 Calificado 1min Fase, a tierra KV 65 65 65
aislamiento Voltaje de soporte de frecuencia de potencia Fractura KV 79 79 79
nivel Control y circuitos auxiliares KV 2 2 2
Rayo Fase, a tierra KV 125 125 125
Voltaje de soporte de choque Fractura KV 145 145 145
5 Corriente de resistencia a corto plazo KA/S 20, 25/4 —— 20, 25/4
6 Corriente de soporte máximo nominal k 50, 63 —— 50, 63
7 Corriente de ruptura de cortocircuito con calificación k —— Limitado por fusibles de alto voltaje 20, 25
8 Corriente de cortocircuito con calificación k 50, 63 Limitado por fusibles de alto voltaje 50, 63
9 Corriente de transferencia nominal A —— 1400 ——
10 Corriente de ruptura de carga activa clasificada A 630 —— ——
11 Corriente de ruptura de circuito cerrado A 630 —— ——
12 Secuencia operativa nominal / —— —— O-0.3S-Co-180S-Co
13 Vida mecánica Interruptor de carga/interruptor de circuito De segunda clase 5000 5000 10000
Interruptor de descongelamiento/a tierra De segunda clase 3000 3000 3000
14 Resistencia al bucle bebé ≤150 —— ≤150
15 Presión de llenado nominal (presión de medidor a 20 ℃) MPA 0.04
16 Tasa anual de fuga de gas relativo Año ≤0.01%
17 Gas aislante SF6
18 Nivel de protección Compartimento (código IP) / IP2XC
Caja de gas (código IP) / IP67
Gabinete (código IP) / IP41
Gabinete (Código I) / Ik10

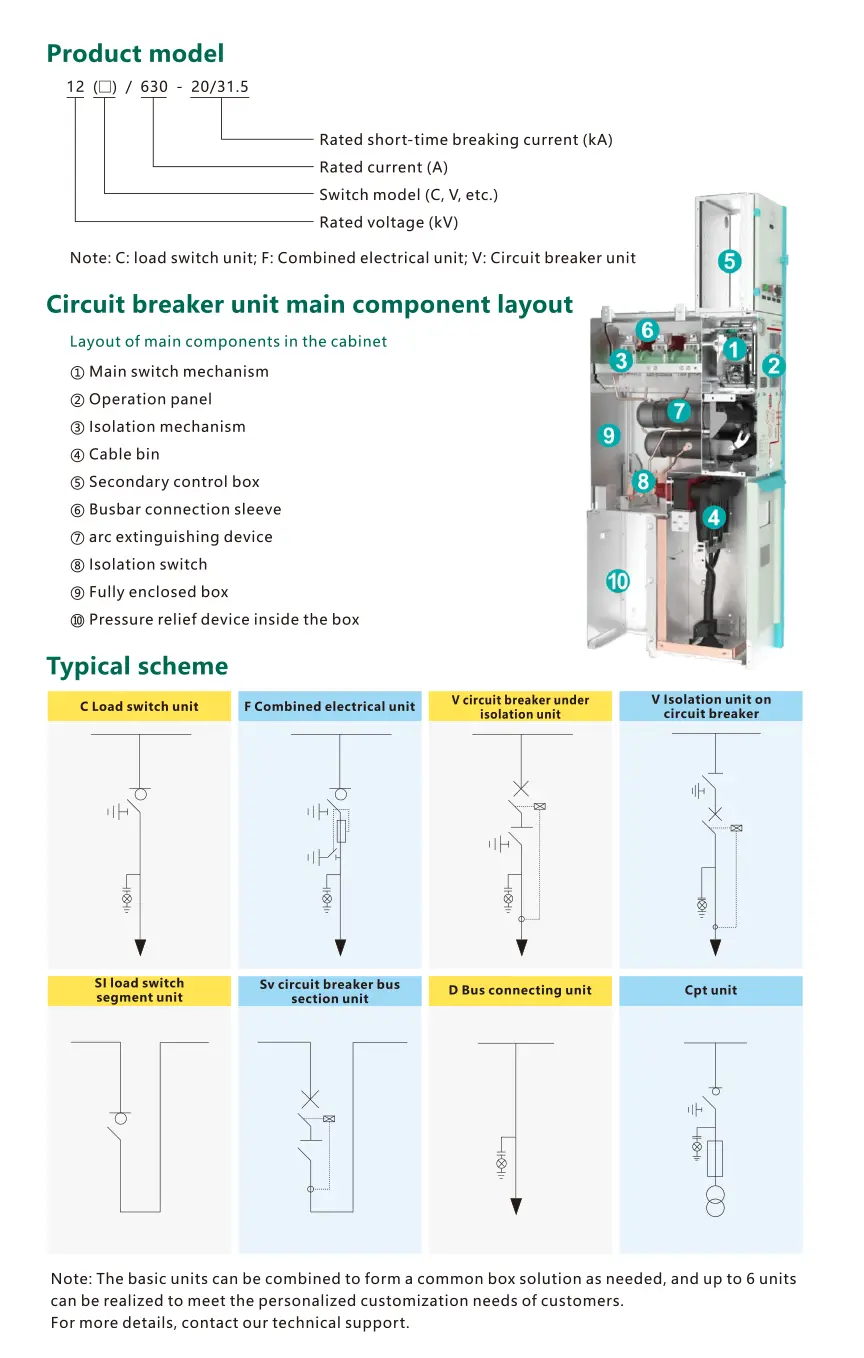

Estructura y dimensiones de montaje

Ambiente de trabajo:

Timétrico Electricrum de alto voltaje SF6 Switch de aluminio con aislamiento de gas Medio ambiente:



1. Temperatura ambiente: -40ºC ~+45ºC;

2. Humedad relativa: diariamente significa no más del 95%, mensual no más del 90%;

3. Altitud: no exceda los 4000m;

4. El sitio de instalación debe estar libre de fuego, peligro explosivo, contaminación grave, corrosión química o vibración severa.

Ventajas y características de SwitchGear

Timétrico Electricrum de alto voltaje de alta voltaje SF6 Switch Agua con aislamiento incluye los siguientes aspectos:


1. Estructura básica de la unidad principal de anillo de gas de hexafluoruro de azufre

Unidad principal de anillo de aislamiento de gas hexafluoruro de azufre (en adelante, la unidad principal del anillo SF6) consta de interruptores de circuitos, desconectores, interruptores de conexión a tierra, CT (transformador de corriente), PT (transformador de voltaje) y dispositivos de control, etc. Se utiliza principalmente en sistemas de transmisión y transformación para proporcionar altas soluciones de distribución de distribución de alta fiabilidad y alta fiabilidad. La unidad principal del anillo SF6 utiliza gas SF6 ecológico como medio aislante, y tiene las ventajas de tamaño pequeño, peso ligero y fácil mantenimiento.



2. Ventajas de la unidad principal del anillo de gas hexafluoruro de azufre

1. Seguro y confiable: el gas SF6 tiene un buen rendimiento de aislamiento y capacidad de extinción de arco, lo que puede evitar efectivamente la aparición de fallas eléctricas.



2. Tamaño pequeño y peso ligero: el gas SF6 tiene un buen rendimiento de aislamiento y capacidad de extinción de arco. En comparación con los equipos de energía tradicionales de aceite, la unidad principal del anillo SF6 es de tamaño pequeño y de peso de luz, lo que puede ahorrar en gran medida el espacio del piso y el costo de construcción de la estación de distribución.



3. Mantenimiento conveniente: la unidad principal del anillo SF6 adopta un diseño modular desmontable, que es conveniente y rápido de mantener y reemplazar, ahorrando en gran medida los costos de mantenimiento.

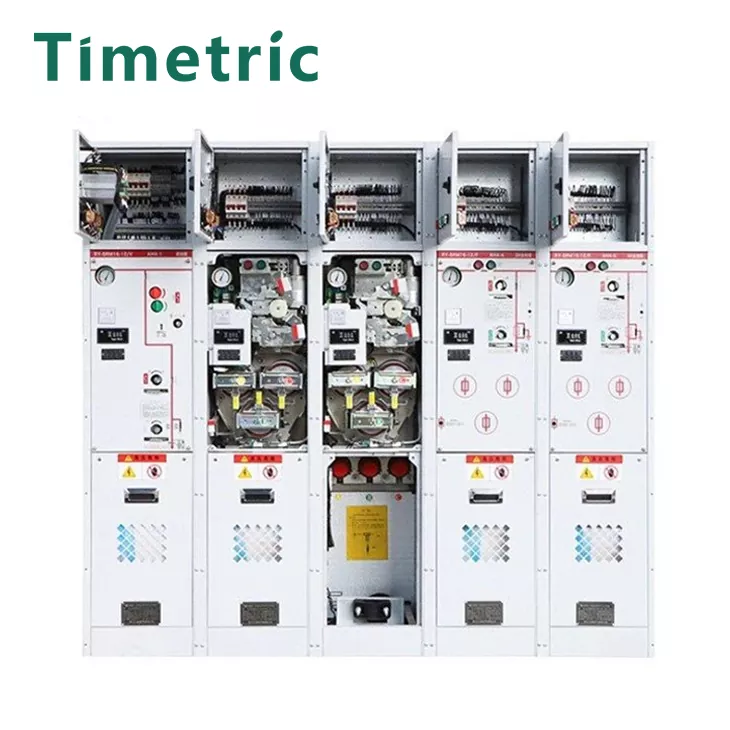

Producto Real Shot

Preguntas frecuentes

¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: diseño de circuito, voltaje, corriente, etc.


¿Cuál es su tiempo de entrega más rápido?

Normalmente, aceptamos consultas de los clientes. Después de conectarse los parámetros técnicos del gabinete Switch, lleva 1-2 días emitir una lista de precios y comunicarse con los clientes sobre el tiempo de producción y entrega en función de la situación real.


¿Cómo es su servicio postventa?

Apoyamos una garantía de 1 año. La cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
