¿Por qué es esencial un casquillo de pared de resina epoxi para interiores de 35 kV para una distribución de energía de media tensión segura y confiable?
En la infraestructura eléctrica moderna, elBuje de pared interior de resina epoxi de 35 kVDesempeña un papel fundamental a la hora de garantizar un aislamiento seguro y un paso fiable de los conductores a través de paredes y tabiques dentro de sistemas de media tensión. Como fabricante confiable en la industria de transmisión y distribución de energía,cronometricoproporciona casquillos de pared de resina epoxi para interiores de 35 kV de alta calidad diseñados para un excelente aislamiento eléctrico, resistencia mecánica y estabilidad operativa a largo plazo. Ya sea que se utilicen en subestaciones, instalaciones de aparamenta o sistemas de energía industriales, estos bushings son componentes esenciales para mantener la seguridad y eficiencia del sistema.
Tabla de contenido
- ¿Qué es un casquillo de pared de resina epoxi para interiores de 35 kV?
- ¿Cómo funciona?
- Ventajas clave de los casquillos de pared de resina epoxi
- Especificaciones técnicas
- Principales áreas de aplicación
- Comparación con otros materiales aislantes
- Cómo seleccionar el casquillo de pared adecuado
- Mejores prácticas de instalación
- Mantenimiento e inspección
- Tendencias futuras en aislamiento de media tensión
- Preguntas frecuentes

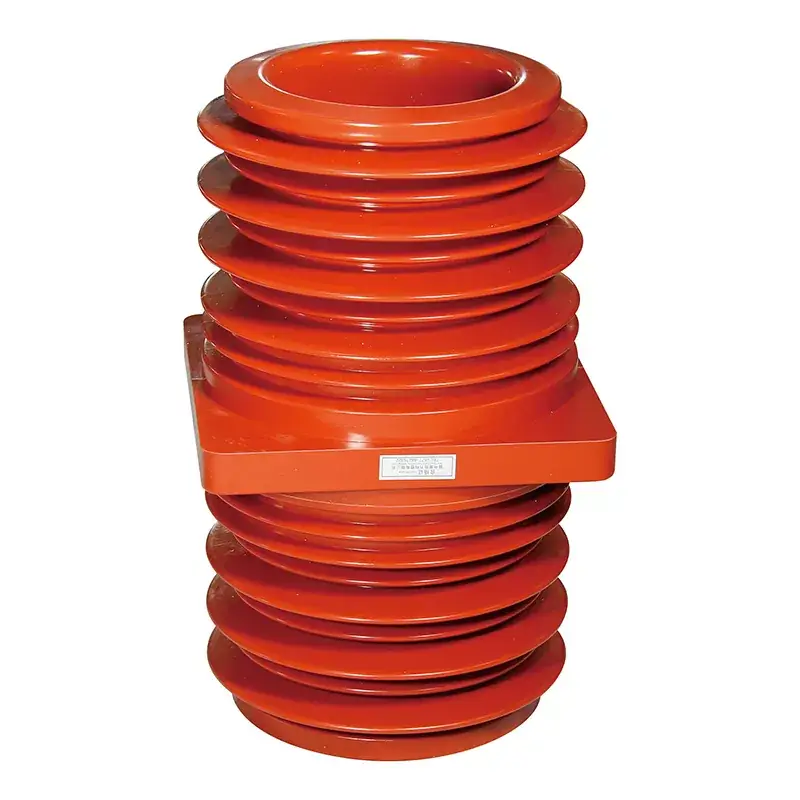

¿Qué es un casquillo de pared de resina epoxi para interiores de 35 kV?
Un casquillo de pared de resina epoxi para interiores de 35 kV es un componente de aislamiento eléctrico diseñado para permitir que los conductores pasen de manera segura a través de paredes, barreras o particiones conectadas a tierra mientras se mantiene el aislamiento eléctrico. Estos aisladores, que funcionan a niveles de voltaje de hasta 35 kV, se instalan comúnmente en subestaciones interiores, salas de aparamenta e instalaciones de distribución de energía.
Fabricado con tecnología avanzada de fundición de resina epoxi, el casquillo combina excelentes propiedades dieléctricas con un rendimiento mecánico robusto. El cuerpo de resina epoxi sirve como medio aislante y soporte estructural, eliminando la necesidad de materiales de porcelana tradicionales en muchas aplicaciones.
¿Cómo funciona?
La función principal de un pasamuros es transmitir corriente eléctrica de manera segura a través de una estructura conectada a tierra sin causar fallas en el aislamiento o descargas eléctricas.
- Los conductores pasan por la abertura central.
- La resina epoxi proporciona aislamiento entre el conductor y la pared conectada a tierra.
- La distancia de fuga evita la descarga superficial.
- La estructura mecánica soporta el peso y la vibración del conductor.
- La distribución del campo eléctrico minimiza la tensión de aislamiento.
Al aislar los conductores energizados de las estructuras conectadas a tierra, el pasamuros garantiza una transmisión de energía continua y al mismo tiempo mantiene la seguridad del personal y del equipo.
Ventajas clave de los casquillos de pared de resina epoxi
Excelente aislamiento eléctrico
La resina epoxi posee una resistencia dieléctrica excepcional, lo que la hace muy adecuada para aplicaciones de media tensión. Previene eficazmente corrientes de fuga y fallos de aislamiento.
Alta resistencia mecánica
En comparación con los materiales cerámicos tradicionales, la resina epoxi ofrece una excelente resistencia al impacto mecánico y a la vibración.
Diseño compacto
La estructura optimizada permite una instalación que ahorra espacio en instalaciones eléctricas modernas.
Resistencia a la humedad
La resina epoxi demuestra una fuerte resistencia a la humedad y la contaminación ambiental.
Requisitos de mantenimiento bajos
El diseño sellado reduce la frecuencia de inspección y minimiza los costos operativos.
Especificaciones técnicas
| Parámetro | Valor típico |
|---|---|
| Tensión nominal | 35kV |
| Frecuencia | 50Hz/60Hz |
| Material aislante | Resina epoxídica |
| Tipo de instalación | Interior |
| Solicitud | Sistemas de Media Tensión |
| Temperatura de funcionamiento | -25°C a +40°C |
| Resistencia mecánica | Alta resistencia al impacto |
| Vida útil | Más de 20 años |
Principales áreas de aplicación
Los casquillos de pared de resina epoxi para interiores de 35 kV se utilizan ampliamente en toda la industria de energía eléctrica.
| Industria | Solicitud |
|---|---|
| Subestaciones eléctricas | Penetración de conductores a través de paredes. |
| Sistemas de aparamenta | Aislamiento y transmisión de corriente. |
| Plantas Industriales | Sistemas de distribución de media tensión. |
| Energía Renovable | Subestaciones eólicas y solares. |
| Utilidades | Actualizaciones de la infraestructura de la red |
Su versatilidad los convierte en un componente esencial en prácticamente cualquier instalación de media tensión.
Comparación con otros materiales aislantes
| Característica | Resina epoxídica | Porcelana | Compuesto |
|---|---|---|---|
| Resistencia mecánica | Excelente | Moderado | Bien |
| Peso | Luz | Pesado | Muy claro |
| Resistencia a la humedad | Excelente | Bien | Excelente |
| Mantenimiento | Bajo | Medio | Bajo |
| Facilidad de instalación | Alto | Moderado | Alto |
El equilibrio entre el rendimiento del aislamiento, la durabilidad y la rentabilidad hace que la resina epoxi sea uno de los materiales preferidos para los bushings interiores de media tensión.
Cómo seleccionar el casquillo de pared adecuado
Elegir el pasamuros de resina epoxi para interiores de 35 kV adecuado requiere evaluar varios factores técnicos:
- Tensión nominal del sistema
- Capacidad de carga actual
- Entorno de instalación
- Requisitos de distancia de fuga
- Condiciones de carga mecánica
- Estándares industriales aplicables
- Expectativas de confiabilidad a largo plazo
Trabajar con fabricantes experimentados como Timetric ayuda a garantizar la selección adecuada de productos y el cumplimiento de las especificaciones del proyecto.
Mejores prácticas de instalación
Una instalación adecuada afecta significativamente el rendimiento del aislamiento y la vida útil.
- Inspeccione el casquillo antes de la instalación.
- Verificar compatibilidad dimensional.
- Asegúrese de que las superficies de montaje estén limpias.
- Aplique el par de apriete recomendado.
- Mantenga la alineación de los conductores.
- Realizar pruebas de resistencia de aislamiento.
- Realizar inspecciones de puesta en marcha.
Seguir estas prácticas ayuda a maximizar la seguridad y la confiabilidad.
Mantenimiento e inspección
Aunque los casquillos de pared de resina epoxi requieren un mantenimiento mínimo, las inspecciones periódicas siguen siendo importantes.
- Examen visual en busca de grietas o daños.
- Controles de limpieza de superficies.
- Monitoreo de descargas parciales.
- Inspecciones por imágenes térmicas.
- Mediciones de resistencia de aislamiento.
- Verificación del apriete de la conexión.
El mantenimiento de rutina ayuda a identificar problemas potenciales antes de que afecten el rendimiento del sistema.
Tendencias futuras en aislamiento de media tensión
A medida que la infraestructura eléctrica continúa evolucionando, aumenta la demanda de soluciones de aislamiento de alto rendimiento. Se espera que los desarrollos futuros se centren en:
- Formulaciones mejoradas de resina epoxi.
- Integración de monitoreo de condición inteligente.
- Mayor resistencia ambiental.
- Diseños de vida útil extendida.
- Mejora de la sostenibilidad y la reciclabilidad.
- Aplicaciones de subestaciones compactas.
Los fabricantes invierten continuamente en materiales y tecnologías de producción avanzados para cumplir con estos requisitos industriales en evolución.
Preguntas frecuentes
¿Cuál es la función principal de un casquillo de pared de resina epoxi para interiores de 35 kV?
Permite que los conductores eléctricos pasen de forma segura a través de paredes conectadas a tierra mientras mantiene el aislamiento y previene fallas eléctricas.
¿Por qué se prefiere la resina epoxi a la porcelana?
La resina epoxi ofrece resistencia mecánica superior, menor peso, mayor resistencia a la humedad y una instalación más sencilla.
¿Se pueden utilizar estos casquillos en exteriores?
Los modelos de interior están diseñados específicamente para ambientes interiores. Las aplicaciones en exteriores requieren casquillos diseñados para exposición ambiental.
¿Cuánto dura normalmente un casquillo de pared de resina epoxi?
En condiciones normales de funcionamiento y mantenimiento adecuado, la vida útil suele superar los 20 años.
¿Qué industrias suelen utilizar pasamuros de 35 kV?
Las empresas de energía, subestaciones, plantas de fabricación industrial, instalaciones de energía renovable y sistemas de distribución de energía comercial utilizan con frecuencia estos componentes.
¿Con qué frecuencia se deben realizar las inspecciones?
La mayoría de los operadores realizan inspecciones anuales, aunque las instalaciones críticas pueden requerir un monitoreo más frecuente.
Conclusión
ElBuje de pared interior de resina epoxi de 35 kVEs un componente vital en la infraestructura eléctrica de media tensión, ya que proporciona aislamiento confiable, soporte mecánico y paso seguro de conductores a través de paredes y barreras. Con ventajas como un excelente rendimiento dieléctrico, una larga vida útil, una construcción compacta y bajos requisitos de mantenimiento, los pasamuros de resina epoxi se han convertido en la solución preferida para las subestaciones y sistemas de distribución de energía modernos.
Si está buscando casquillos de pared de resina epoxi para interiores de 35 kV de alta calidad que cumplan con los exigentes estándares de la industria,cronometricoofrece soluciones confiables respaldadas por experiencia en fabricación profesional y un estricto control de calidad.Contáctenoshoy para analizar los requisitos de su proyecto, solicitar especificaciones técnicas o recibir una cotización personalizada de nuestro experimentado equipo de ingeniería.
