¿Qué hace que los disyuntores de vacío para interiores sean la opción preferida para los sistemas de media tensión?

Dentro de una subestación de media tensión, una fila de celdas revestidas de metal vigila el flujo de energía eléctrica. Cuando ocurre una falla (un cortocircuito, una sobrecarga, una falla en el cable), el disyuntor debe actuar con decisión, aislando la sección fallada antes de que el daño pueda extenderse. Durante décadas, la elección de la tecnología de disyuntor ha sido objeto de debate: aceite, aire, SF6 o vacío. Hoy, sin embargo, ha surgido un claro ganador para las aplicaciones de media tensión en interiores. ElDisyuntor de vacío interiorse ha convertido en el estándar de la industria, seleccionado por servicios públicos, instalaciones industriales y edificios comerciales por su rendimiento, confiabilidad y seguridad excepcionales. Pero, ¿qué tiene la tecnología de vacío que la hace tan atractiva?

El disyuntor de vacío interior debe su predominio a un principio simple pero profundo: el interruptor de vacío. Al crear un vacío casi perfecto dentro de la cámara del interruptor, el disyuntor puede extinguir el arco eléctrico con notable velocidad y eficiencia. A diferencia del aire o el aceite, el vacío no tiene moléculas de gas para ionizar, por lo que no se puede mantener un arco una vez que se separan los contactos. Esta ventaja inherente se traduce en tiempos de interrupción más rápidos, una vida útil más larga de los contactos y un mantenimiento mínimo. Además, el interruptor en vacío está sellado de por vida, lo que protege los contactos del medio ambiente y garantiza un rendimiento constante durante décadas. Este artículo explorará los factores técnicos, operativos y económicos que hacen que el disyuntor de vacío interior sea la opción preferida para sistemas de media tensión, comparándolo con tecnologías alternativas y detallando las características de diseño específicas que ofrecen un rendimiento superior.

Tabla de contenido

• 1. ¿Qué es un disyuntor de vacío para interiores y cómo funciona?
• 2. ¿Por qué el vacío es superior a otros medios de interrupción?
• 3. ¿Cuáles son las especificaciones técnicas clave de un disyuntor de vacío para interiores de alto rendimiento?
• 4. ¿Cómo mejora un disyuntor de vacío interior la seguridad y confiabilidad del sistema?
• 5. ¿Cuáles son las ventajas de los costos de mantenimiento y ciclo de vida?
• 6. ¿Cómo seleccionar el disyuntor de vacío interior adecuado para su aplicación?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué es un disyuntor de vacío para interiores y cómo funciona?

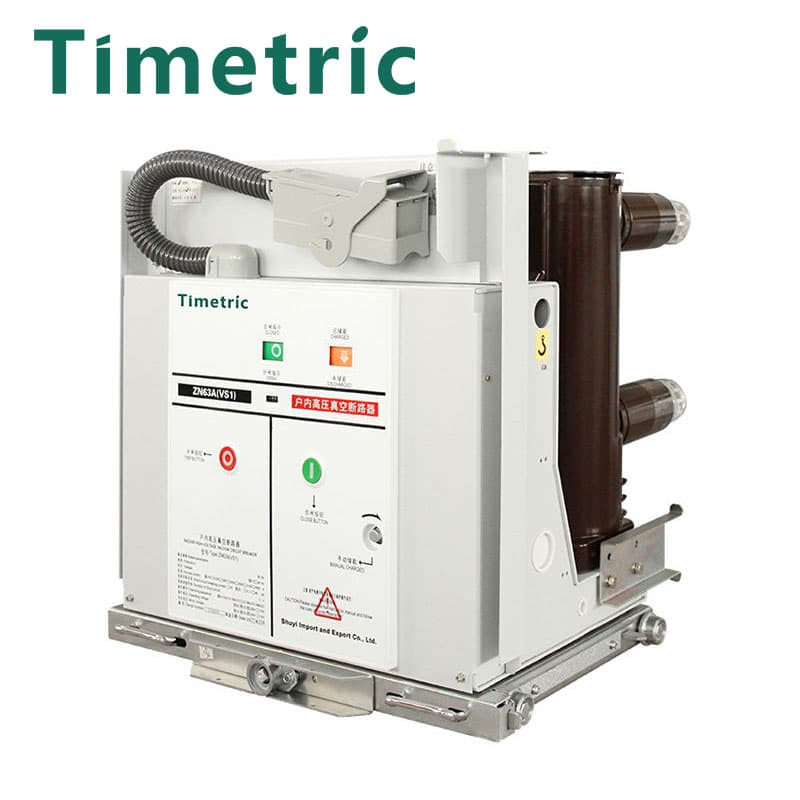

Un disyuntor de vacío interior es un tipo de aparamenta eléctrica diseñada específicamente para funcionar dentro de edificios, subestaciones y otros entornos interiores. Se utiliza para proteger circuitos de media tensión (normalmente de 3,6 kV a 40,5 kV) contra sobrecorrientes y cortocircuitos. El núcleo del disyuntor de vacío interior es el interruptor de vacío, una envoltura sellada de cerámica o vidrio que contiene un par de contactos. Un contacto es fijo y el otro es móvil. La botella se evacua a un vacío muy alto, típicamente en el rango de 10⁻⁵ a 10⁻⁷ Torr. Cuando el disyuntor está cerrado, los contactos se presionan entre sí, permitiendo que fluya la corriente. Cuando se detecta una falla, el mecanismo operativo separa rápidamente los contactos.

Cuando los contactos se separan, se forma un arco eléctrico entre ellos. Sin embargo, el arco existe sólo en el vapor metálico que se evapora de las superficies de contacto. El ambiente de vacío tiene dos efectos clave. Primero, el arco tiene una vida muy corta porque no hay gas para ionizarlo y sostenerlo. En segundo lugar, el arco se extingue rápidamente cuando el vapor metálico se condensa en las superficies más frías del interruptor. El arco se ve obligado a viajar a lo largo de una trayectoria en espiral sobre las superficies de contacto, lo que ayuda a distribuir el calor y evitar la erosión excesiva del contacto. Todo el proceso de interrupción se produce en unos pocos milisegundos, interrumpiéndose la corriente en el siguiente paso por cero natural. El resultado es una interrupción limpia y eficiente con una energía de arco mínima y sin emisiones externas.

El diseño de un disyuntor de vacío para interiores también incluye un mecanismo operativo robusto, generalmente un resorte o un actuador magnético que proporciona la fuerza y ​​velocidad necesarias para abrir y cerrar los contactos. El mecanismo está diseñado para ofrecer una alta fiabilidad, con una vida útil prevista de 10.000 a 20.000 operaciones. El disyuntor de vacío interior está montado en un conjunto de aparamenta revestido de metal, que proporciona las funciones necesarias de aislamiento, protección y control. El sistema general está diseñado para brindar seguridad, con funciones de enclavamiento, aislamiento y conexión a tierra. EnWenzhou Shuyi Importación y Exportación Co., Ltd., nuestros disyuntores de vacío para interiores se fabrican con precisión y se prueban para garantizar un rendimiento confiable en todas las condiciones de funcionamiento.

2. ¿Por qué el vacío es superior a otros medios de interrupción?

Para comprender por qué el vacío es el medio de interrupción preferido para los disyuntores de media tensión, resulta útil compararlo con las alternativas: aire, aceite y SF6. Cada uno de estos medios se ha utilizado en disyuntores, pero todos tienen importantes inconvenientes que los hacen menos adecuados para aplicaciones interiores de media tensión. El aire, por ejemplo, requiere un espacio grande y una ráfaga de aire a alta presión para extinguir el arco, lo que hace que el disyuntor sea voluminoso y ruidoso. El aceite presenta riesgo de incendio y requiere un mantenimiento regular para reemplazar el aceite contaminado. El SF6 es un potente gas de efecto invernadero y se enfrenta a restricciones regulatorias cada vez mayores.

La aspiradora, por el contrario, ofrece una combinación única de beneficios que la convierten en la opción ideal. La ventaja más significativa es la rigidez dieléctrica extremadamente alta del vacío. Un vacío de 10⁻⁵ Torr puede soportar un gradiente de voltaje de hasta 100 kV por milímetro, mucho más alto que cualquier gas o líquido. Esto permite que el disyuntor de vacío interior sea mucho más pequeño y compacto que un disyuntor de aire o aceite de la misma clasificación. El tamaño compacto es una gran ventaja para instalaciones interiores donde el espacio es escaso. La ausencia de un medio de extinción de arco también significa que el disyuntor de vacío interior es respetuoso con el medio ambiente, sin emisiones ni productos de desecho.

Otra ventaja clave del vacío es la velocidad de interrupción. Un interruptor en vacío puede extinguir un arco en tan solo 10 milisegundos, más rápido que cualquier otra tecnología. Esta velocidad es fundamental para proteger equipos sensibles y minimizar el daño causado por una falla. El interruptor de vacío también tiene un voltaje de arco muy bajo, lo que reduce la energía disipada en el arco y minimiza la erosión de los contactos. Como resultado, los contactos de un disyuntor de vacío interior pueden durar entre 20.000 y 30.000 operaciones, mucho más que los de los disyuntores de aire o aceite. Esta vida útil prolongada se traduce en menores costos de mantenimiento y menos tiempo de inactividad. La siguiente tabla resume la comparación de los medios de interrupción.

3. ¿Cuáles son las especificaciones técnicas clave de un disyuntor de vacío para interiores de alto rendimiento?

Seleccionar el disyuntor de vacío para interiores adecuado requiere una comprensión profunda de las especificaciones técnicas clave. Estos parámetros definen las capacidades de rendimiento del disyuntor, sus características físicas y su idoneidad para aplicaciones específicas. Las especificaciones generalmente se organizan en tres categorías: clasificaciones eléctricas, clasificaciones mecánicas y clasificaciones ambientales. Las clasificaciones eléctricas son las más fundamentales y determinan la capacidad del disyuntor para transportar corriente e interrumpir fallas.

La clasificación eléctrica primaria es el voltaje nominal, que es el voltaje máximo del sistema para el cual está diseñado el disyuntor de vacío interior. Para aplicaciones de media tensión, suele ser 12 kV, 24 kV o 40,5 kV. La siguiente clasificación crítica es la corriente nominal, que es la corriente continua máxima que el disyuntor puede transportar sin exceder los límites de temperatura. Normalmente está en el rango de 630 A a 3150 A para aparamenta de media tensión. La corriente nominal de corte de cortocircuito es la corriente de falla máxima que el disyuntor de vacío interior puede interrumpir. Este es un parámetro de seguridad clave y normalmente se especifica en kiloamperios (kA), siendo los valores comunes 25 kA, 31,5 kA y 40 kA.

Las clasificaciones mecánicas cubren el mecanismo operativo. La secuencia de operación nominal define el ciclo de trabajo del disyuntor, generalmente especificado como "O - 0,3 s - CO - 3 min - CO" (Abrir - 0,3 segundos - Cerrar-Abrir - 3 minutos - Cerrar-Abrir). La resistencia mecánica es el número de operaciones que el interruptor puede realizar sin requerir mantenimiento. Un disyuntor de vacío interior de alta calidad tendrá una resistencia mecánica de 10 000 a 20 000 operaciones. Las clasificaciones ambientales incluyen el grado de protección (clasificación IP), que define el nivel de protección contra la entrada de sólidos y líquidos, y el rango de temperatura ambiente. La siguiente tabla proporciona un resumen de las especificaciones típicas de un disyuntor de vacío para interiores.

4. ¿Cómo mejora un disyuntor de vacío interior la seguridad y confiabilidad del sistema?

La seguridad y confiabilidad de un sistema de distribución eléctrica son primordiales, y la elección del disyuntor juega un papel central para lograr estos objetivos. El disyuntor de vacío interior ofrece varias características que mejoran la seguridad del sistema. El más significativo es la naturaleza sellada de por vida del interruptor en vacío. El interruptor es una unidad sellada, generalmente hecha de cerámica o vidrio, que no necesita recarga ni mantenimiento. Esto elimina los riesgos asociados con fugas de aceite, fugas de gas o contaminación del aire. El interruptor de vacío también es insensible a las condiciones ambientales, como la humedad o el polvo, que pueden afectar el rendimiento de otros tipos de disyuntores.

La rápida velocidad de interrupción del disyuntor de vacío interior es otra característica de seguridad fundamental. La capacidad de solucionar una falla en 30 a 50 milisegundos minimiza la duración de la falla, lo que reduce el estrés térmico y mecánico en el sistema. Este rápido tiempo de limpieza también reduce el riesgo de arco eléctrico, un evento peligroso que puede causar lesiones graves al personal. La energía del arco eléctrico es proporcional al tiempo de limpieza, por lo que un disyuntor más rápido reduce significativamente el riesgo de arco eléctrico. Esta es una gran ventaja del disyuntor de vacío interior sobre tecnologías más lentas como los disyuntores de aire.

El disyuntor de vacío para interiores también ofrece una excelente confiabilidad gracias a su diseño simple y robusto. El mecanismo operativo suele ser un resorte o un actuador magnético, con pocas piezas móviles. El mecanismo está diseñado para una larga vida, con alta confiabilidad y mínimo mantenimiento. El uso de la tecnología de interruptores en vacío elimina la necesidad de complejos conductos de arco o sistemas de extinción de arco, simplificando el diseño y reduciendo la cantidad de posibles puntos de falla. Esta confiabilidad es una razón clave por la cual los clientes industriales y de servicios públicos eligen el disyuntor de vacío interior para sus aplicaciones críticas. En Wenzhou Shuyi Import and Export Co., Ltd., diseñamos nuestro disyuntor de vacío para interiores centrándonos en la seguridad y la confiabilidad, garantizando que nuestros clientes puedan confiar en su tablero para un suministro de energía ininterrumpida.

Además, el disyuntor de vacío interior es inherentemente seguro para el personal. A diferencia de los disyuntores de aceite, que pueden representar un riesgo de incendio, o los disyuntores de SF6, que pueden liberar subproductos tóxicos si el gas se descompone, el interruptor de vacío no contiene materiales peligrosos. La cámara de vacío sellada garantiza que no haya riesgo de arco eléctrico o explosión. El disyuntor de vacío interior también está diseñado con sistemas integrales de enclavamiento que evitan el funcionamiento accidental, lo que mejora aún más la seguridad del personal.

5. ¿Cuáles son las ventajas de los costos de mantenimiento y ciclo de vida?

El costo del ciclo de vida de un interruptor automático es un factor crítico para la planificación del proyecto y la asignación del presupuesto. Si bien el precio de compra inicial es una consideración importante, el costo total de propiedad (TCO) durante la vida útil del equipo suele ser el factor más importante. El disyuntor de vacío para interiores ofrece importantes ventajas en el costo del ciclo de vida sobre otros tipos de disyuntores, principalmente debido a sus requisitos mínimos de mantenimiento y su larga vida útil.

Los requisitos de mantenimiento para un disyuntor de vacío interior son mínimos. El interruptor de vacío es una unidad sellada sin partes móviles que requieran lubricación o ajuste. Los contactos están sellados dentro de la envoltura de vacío y no están expuestos a la atmósfera, por lo que no se corroen ni se oxidan. El mecanismo operativo está diseñado para una larga vida útil con un desgaste mínimo. En la práctica, es posible que un disyuntor de vacío interior solo requiera lubricación periódica del mecanismo operativo e inspección visual de los componentes mecánicos. Esto contrasta con los disyuntores de aceite, que requieren pruebas, filtración y reemplazo regulares del aceite, o los disyuntores de SF6, que requieren manejo de gas y detección de fugas.

La larga vida útil del disyuntor de vacío interior es otra importante ventaja de costos. El interruptor en vacío puede durar entre 20.000 y 30.000 operaciones, superando con creces la vida útil de otras tecnologías. Esta vida útil prolongada significa que es posible que nunca sea necesario reemplazar el disyuntor de vacío interior durante la vida útil de la instalación. Por lo tanto, la inversión en un disyuntor de vacío interior de alta calidad se amortiza durante un período más largo, lo que reduce el coste anual de propiedad. La siguiente tabla ilustra la comparación del costo del ciclo de vida entre un disyuntor de vacío para interiores y un disyuntor de SF6 durante un período de 25 años.

6. ¿Cómo seleccionar el disyuntor de vacío interior adecuado para su aplicación?

Seleccionar el disyuntor de vacío para interiores adecuado es un proceso sistemático que implica evaluar los requisitos técnicos de la aplicación, las condiciones ambientales y los planes de expansión futuros. El proceso de selección debe guiarse por el siguiente marco. El primer paso es determinar las clasificaciones de voltaje y corriente del sistema. El disyuntor de vacío interior debe estar clasificado para el voltaje máximo del sistema, que normalmente es 12 kV, 24 kV o 40,5 kV. La corriente nominal debe ser suficiente para soportar la carga máxima continua, con margen de crecimiento futuro.

El segundo paso es determinar el nivel de corriente de falla. El disyuntor de vacío interior debe tener una capacidad de corte en cortocircuito que exceda la corriente de falla máxima posible en el punto de instalación. Esto requiere un estudio de cortocircuito del sistema, que calcula las corrientes de falla simétricas y asimétricas. El poder de corte del disyuntor debe ser superior a la corriente de defecto calculada, con un margen de seguridad adecuado. El tercer paso es considerar el entorno operativo. El disyuntor de vacío para interiores está diseñado para uso en interiores, pero las condiciones ambientales específicas, como la temperatura ambiente, la humedad y la altitud, pueden afectar su rendimiento. El disyuntor debe especificarse con los factores de reducción adecuados para altas temperaturas, grandes altitudes u otras condiciones especiales.

El cuarto paso es evaluar las funciones de protección requeridas. El disyuntor de vacío interior suele formar parte de un conjunto de aparamenta que incluye relés de protección, transformadores de corriente y transformadores de tensión. La selección del disyuntor debe coordinarse con estos sistemas de protección para garantizar la correcta detección y eliminación de fallas. Por último, se debe tener en cuenta la reputación del fabricante, la certificación de calidad y el soporte posventa. La siguiente tabla proporciona un marco de selección de disyuntores de vacío para interiores según los requisitos de aplicación comunes.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la vida útil típica de un disyuntor de vacío para interiores?

Respuesta: La vida útil típica de un disyuntor de vacío para interiores de alta calidad es de 20 a 30 años o más. El interruptor en vacío en sí está diseñado para una vida útil de 20 000 a 30 000 operaciones, lo que supera con creces los requisitos operativos típicos de una instalación de aparamenta de media tensión. El mecanismo operativo también está diseñado para ofrecer una alta confiabilidad, con una vida útil esperada de 10 000 a 20 000 operaciones. Con un mantenimiento adecuado, un disyuntor de vacío interior puede durar más que la propia subestación.

Pregunta 2: ¿Cómo se compara un disyuntor de vacío para interiores con un disyuntor de SF6 en términos de impacto ambiental?

Respuesta: Un disyuntor de vacío para interiores tiene un impacto ambiental significativamente menor que un disyuntor de SF6. El SF6 es un potente gas de efecto invernadero con un potencial de calentamiento global más de 23.000 veces mayor que el del CO2. El disyuntor de vacío interior, por el contrario, utiliza un interruptor de vacío sellado sin emisiones de gases de efecto invernadero. Como resultado, muchas empresas de servicios públicos e industrias están haciendo la transición al disyuntor de vacío para interiores como parte de sus iniciativas de sostenibilidad.

Pregunta 3: ¿Se puede utilizar un disyuntor de vacío interior para la conmutación de bancos de condensadores?

Respuesta: Sí, el disyuntor de vacío interior se puede utilizar para la conmutación de bancos de condensadores, pero deben estar diseñados específicamente para esta tarea. La conmutación de bancos de condensadores requiere disyuntores con una alta resistencia y la capacidad de manejar corrientes de irrupción. Nuestra fábrica en Wenzhou Shuyi Import and Export Co., Ltd. ofrece disyuntores de vacío para interiores con clasificaciones de conmutación de condensadores dedicadas.

Pregunta 4: ¿Cuál es la diferencia entre un disyuntor de vacío interior fijo y extraíble?

Respuesta: Un disyuntor de vacío interior fijo está montado permanentemente en el panel del tablero de distribución. Un disyuntor de vacío interior extraíble está montado en un carro que se puede sacar del panel para mantenimiento o reemplazo. Los disyuntores extraíbles ofrecen mayor flexibilidad y un mantenimiento más sencillo, pero también son más caros. La elección depende de los requisitos específicos de la aplicación.

Pregunta 5: ¿Cuáles son los requisitos de mantenimiento típicos para un disyuntor de vacío interior?

Respuesta: Los requisitos de mantenimiento para un disyuntor de vacío interior son mínimos. Las tareas principales son: inspección visual periódica del disyuntor y sus componentes mecánicos, lubricación del mecanismo de operación según el cronograma del fabricante y prueba ocasional de la integridad del interruptor en vacío utilizando un probador de vacío. El disyuntor no requiere calibración o ajuste regular de los contactos, ya que el interruptor de vacío está sellado de por vida.

8. Conclusión

El disyuntor de vacío para interiores se ha establecido como la opción preferida para sistemas de media tensión al ofrecer una combinación convincente de rendimiento, confiabilidad y seguridad. Sus capacidades superiores de interrupción, tamaño compacto y requisitos mínimos de mantenimiento lo convierten en la solución ideal para una amplia gama de aplicaciones en interiores. La tecnología del interruptor en vacío garantiza una interrupción rápida y limpia, mientras que el diseño sellado proporciona confiabilidad a largo plazo y seguridad ambiental. En comparación con otras tecnologías, el disyuntor de vacío para interiores ofrece ventajas significativas en términos de costo total de propiedad, seguridad y cumplimiento normativo.

Para ingenieros, diseñadores de sistemas y gerentes de proyectos, seleccionar el disyuntor de vacío interior adecuado es una decisión crítica que afecta el rendimiento y la confiabilidad de todo el sistema eléctrico. Al considerar las especificaciones técnicas, los requisitos de aplicación y los costos del ciclo de vida, es posible elegir un disyuntor de vacío para interiores que brindará un servicio confiable durante décadas.
