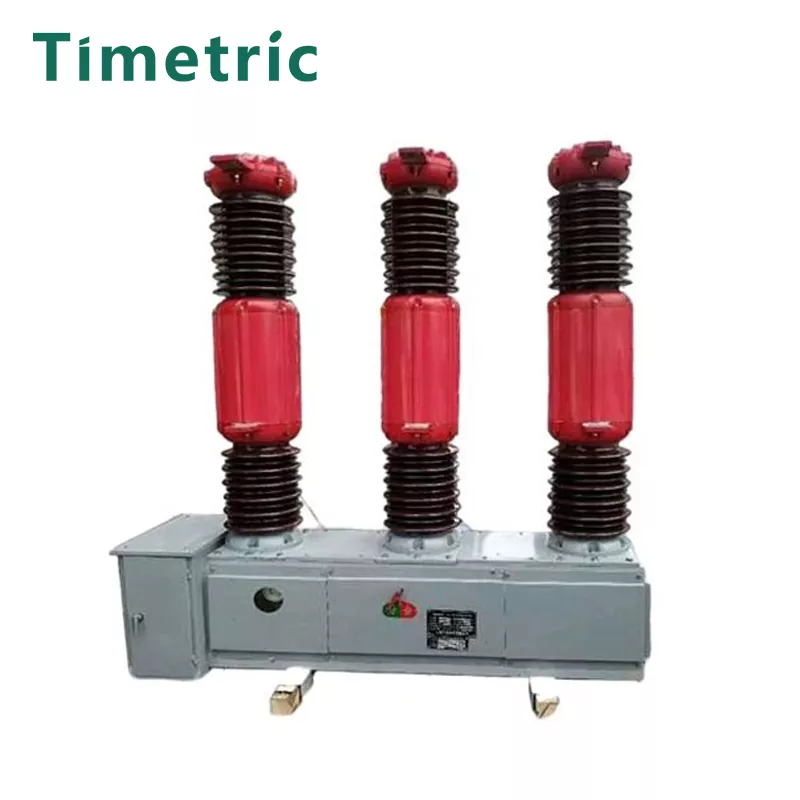

Interruptor de circuito LW8A-40.5 SF6
  • Interruptor de circuito LW8A-40.5 SF6Interruptor de circuito LW8A-40.5 SF6
  • Interruptor de circuito LW8A-40.5 SF6Interruptor de circuito LW8A-40.5 SF6
  • Interruptor de circuito LW8A-40.5 SF6Interruptor de circuito LW8A-40.5 SF6
  • Interruptor de circuito LW8A-40.5 SF6Interruptor de circuito LW8A-40.5 SF6
  • Interruptor de circuito LW8A-40.5 SF6Interruptor de circuito LW8A-40.5 SF6

Interruptor de circuito LW8A-40.5 SF6

Artículo: interruptor de circuito LW8A-40.5 SF6
Buen rendimiento de extinción de arco: garantiza la interrupción confiable de las corrientes eléctricas.
Estructura simple y tamaño compacto: facilita la instalación fácil y el uso eficiente del espacio.
Buen rendimiento de apertura, operación equilibrada: mejora la confiabilidad operativa y la seguridad.
Interruptor de circuito sellado con pequeño ruido de operación: proporciona operación silenciosa y evita la contaminación externa
. Baja carga de trabajo de inspección y mantenimiento: reduce los costos operativos y mejora la eficiencia.

Enviar Consulta

Descripción del Producto

Artículo: interruptor de circuito LW8A-40.5 SF6

· Medio de extinción de aislamiento y arco: utiliza gas de hexafluoruro de azufre (SF6) para un excelente aislamiento y un rendimiento de extinción de arco.

· Estructura: presenta un diseño de una sola columna de fractura única para cada polo, asegurando una operación compacta y eficiente.

· Principio de extinción de ARC: opera en el principio de extinción de arco de autoenergía para un rendimiento confiable.

· Actuador: equipado con una estructura del actuador de resorte CT14 que permite un enlace mecánico trifásico para la operación sincronizada.

· Cumplimiento: MeetsGB1984 Andiec62271-100 Estándares internacionales, asegurando la seguridad y la confiabilidad.

Descripción del modelo

Parámetros técnicos principales

No. ltem Unidad Datos
1 Calificado vlage KV 40.5
Aislamiento nominal
nivel
Voltaje de soporte de impacto del rayo (valor completo de cresta) KV 185
Voltaje de resistencia de frecuencia de potencia (IMIN) KV 95
2 Corriente nominal A 1600 2000
3 Vida mecánica fimbre 3000
4 Presión nominal de sulfur de hexafluoruro de gases de gas de gas a 20 ℃) MPA 0.50
5 Presión de alarma/presión funcional mínima (presión de medidor a 20 ℃) MPA 0.47/0.45
6
7
Corriente de conmutación de cortocircuito nominal el 25
63
31.5
Corriente de cierre de cortocircuito con calificación (pico) El 80
8 Corriente de resistencia a corto plazo con calificación de corto tiempo (corriente estable térmica) el 25 31.5
9 Corriente de resistencia a corto plazo con calificación a corto plazo (corriente estable térmica) el 60 80
10 Corriente de cortocircuito de cortocircuito con calificación el 63 8
11 El número acumulativo de tiempos de conmutación bajo conmutación de cortocircuilidad nominal Veces 15 10
12 Duración de cortocircuito nominal S 4
13 Tiempo de cierre LAT Voltagel operativo ≤0.1
14 Tiempo de conmutación (a voltaje operativo nominal) S ≤0.06
15 Orer de operación nominal C-0.3S-Co-180S-Co
16 Corriente del banco de condensadores monomiales de apertura y cierre nominal A 400
17 En fugas % años ≤1
18 Contenido de agua del hexafluoruro de azufre GOS (v/v) ≤150x10-9
19 CT14 Mecanismo de operación de resorte con voltaje de operación nominal
Bobina de cierre, apertura de voltaje de bobina V Broadcast: 220 380 IDC): 48 110 220
Voltaje del motor de almacenamiento de energía V IAC): 220 380 (DC): 110 220
20 Sulfur hexafluoruro de gas de gas Kg 8
21 Peso del interruptor de circuito [indujo el mecanismo operativo Kg 1400

Estructura y dimensiones de montaje

Ambiente de trabajo:

Artículo: interruptor de circuito LW8A-40.5 SF6

· Temperatura ambiente:

· Alto: + 40 ° 100

· Mínimo: -30 ° 100

· Altitud:

· ≤2000m (para instalaciones por encima de esta altitud, se requieren ajustes de nivel de aislamiento).

· Presión del viento:

· No exceder los 700Pa (equivalente a las velocidades del viento de aproximadamente 34 m/s).

· Resistencia sísmica:

· Resisten la intensidad del terremoto de hasta 8 grados.

· Nivel de contaminación:

· Adecuado para niveles de contaminación de clase I.

· Diferencia máxima de temperatura diaria:

· No debe exceder los 25 ° C.

· Instalación:

· Adecuado para configuraciones montadas en el montón y montado en el middle.

Posibles causas de falla del circuito eléctrico

Artículo: interruptor de circuito LW8A-40.5 SF6

· Extinción de arco eficiente:

· Utiliza gas SF6 para la supresión y aislamiento de arco superior.

· Estructura de un solo polo:

· Cuenta con un diseño de una sola columna de fractura única para cada polo.

· Principio de autoenergía:

· Opera en función del mecanismo de extinción de arco de autocenergía, asegurando una operación confiable en condiciones de fallas altas.

· Mecanismo operativo de resorte:

· Equipado con un actuador de resorte CT14 para un enlace mecánico robusto y preciso en tres fases.

· Cumplimiento:

· Se ajusta a los estándares internacionalesGB1984 yeC62271-100, asegurando la calidad y la seguridad.

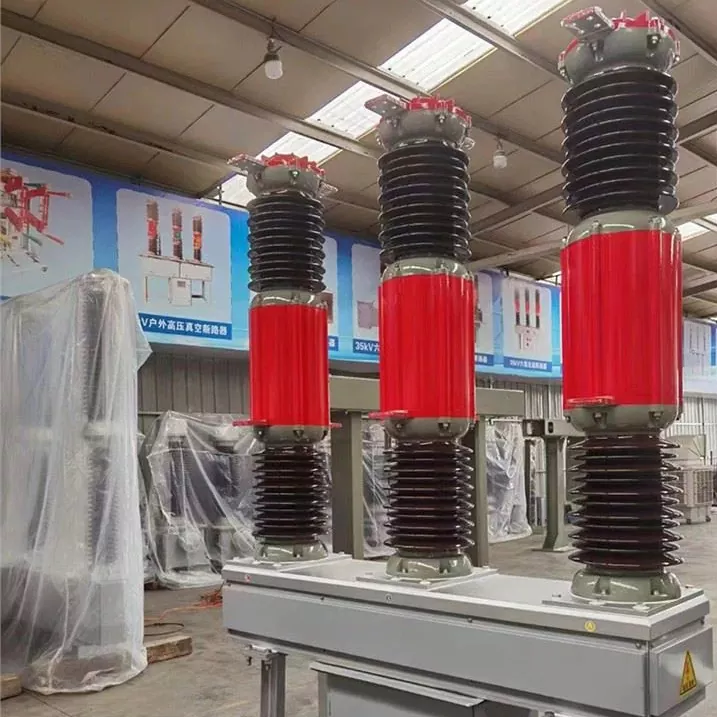

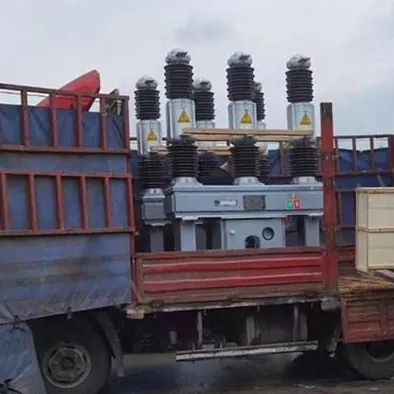

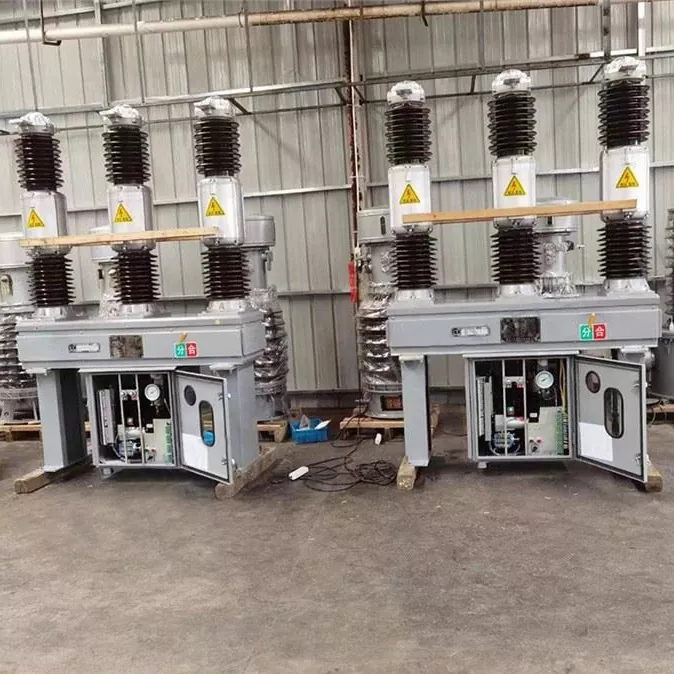

Producto Real Shot

Preguntas frecuentes

Artículo: interruptor de circuito LW8A-40.5 SF6

P1: ¿Cuál es el voltaje nominal del disyuntor LW8A-40.5 SF6?
A1: El voltaje nominal es de 40.5 kV.


P2: ¿Cuál es el medio de interrupción utilizado en este disyuntor?
A2: utiliza gas de hexafluoruro de azufre (SF6) como medio de aislamiento y extinción de arco.


P3: ¿Cómo se opera el interruptor de circuito?
A3: El interruptor de circuito está equipado con un actuador de resorte CT14, lo que permite el enlace mecánico de tres fases para la operación sincrónica.


P4: ¿El LW8A-40.5 cumple con los estándares internacionales?
A4: Sí, cumple con los estándares GB1984 e IEC 62271-100.
