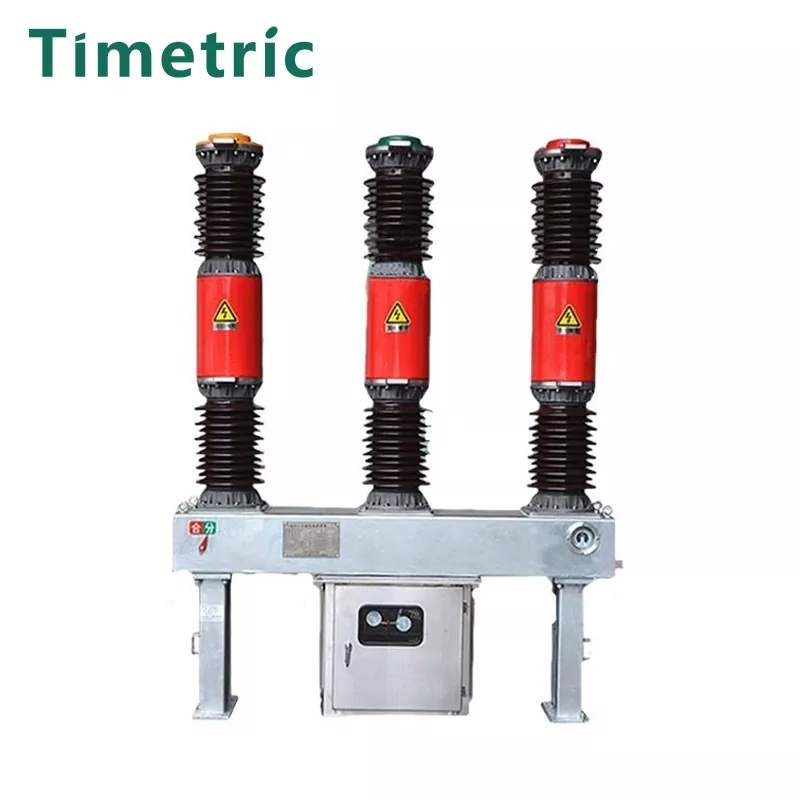

Interruptor de circuito LW36-40.5 SF6
  • Interruptor de circuito LW36-40.5 SF6Interruptor de circuito LW36-40.5 SF6
  • Interruptor de circuito LW36-40.5 SF6Interruptor de circuito LW36-40.5 SF6
  • Interruptor de circuito LW36-40.5 SF6Interruptor de circuito LW36-40.5 SF6
  • Interruptor de circuito LW36-40.5 SF6Interruptor de circuito LW36-40.5 SF6
  • Interruptor de circuito LW36-40.5 SF6Interruptor de circuito LW36-40.5 SF6

Interruptor de circuito LW36-40.5 SF6

Artículo: interruptor de circuito LW36-40.5 SF6
Gas SF6: excelente rendimiento de extinción de arco.
Compact Design: Simple structure and space-efficient.
Operación confiable: buen rendimiento de apertura con operación equilibrada.
Rompedor sellado: ruido operativo reducido.
Bajo mantenimiento: requisitos mínimos de inspección y mantenimiento.

Enviar Consulta

Descripción del Producto

Artículo: interruptor de circuito LW36-40.5 SF6

El interruptor de circuito THELW36-40.5 SF6 es un equipo eléctrico de alto voltaje de alto voltaje trifásico y 50Hz diseñado para el control y la protección de los sistemas de transmisión y distribución de potencia de 40.5kV. Es adecuado para aplicaciones que incluyen:

· Ate los interruptores de circuitos.

· Bancos de condensador de conmutación.

· Medición y protección con transformadores de corriente adjuntos.

Características clave:

Cumplimiento de los estándares: cumple con el National StandardGB1984-1989 ("interruptor de circuito de alto voltaje de CA") y la Comisión Electrotécnica Internacional StandardIEC60056: 1987 ("interruptor de circuito de CA de alto voltaje").

Excelente rendimiento de ruptura:

o Usa la cámara de extinción de arco de gas comprimido para el apagado de arco rápido.

o Tiempo de arco corto para una protección mejorada.

o Capaz de romper 25 ka 20 veces bajo voltaje nominal sin degradación del rendimiento.

Bajo mantenimiento:

o No hay necesidad de mantenimiento o reemplazo de gas SF6 durante su vida útil.

O ofrece vida eléctrica con intervención mínima.

Aislamiento confiable:

o puede soportar 40.5 kV durante 10 minutos a presión de calibre cero, asegurando un rendimiento robusto de aislamiento.

Alta fiabilidad mecánica:

o Diseñado para una operación frecuente, con la capacidad de cierre.

o puede abrir y cerrar las corrientes bancarias de los condensadores de hasta 400 amperios sin reencietar.

o Capaz de cambiar de forma larga de forma segura (hasta 25–50 km) sin problemas como el arco o el agotamiento.

Diseño compacto y simple:

o Tamaño compacto con estructura asimple.

o Largos períodos de operación sin mantenimiento, asegurando un menor tiempo de inactividad y costos.

Descripción del modelo

Parámetros técnicos principales

No. ltem Unidad Datos
1 Calificado Voltaje KV 40.5
Aislamiento nominal
nivel
Voltaje de soporte de impacto del rayo (valor completo de cresta) KV 185
Voltaje de resistencia de frecuencia de potencia (IMIN) KV 95
2 Corriente nominal A 1600 2000
3 Vida mecánica Siguiente Fime 3000
4 Presión nominal de sulfur de hexafluoruro de gases de gas de gas a 20 ℃) MPA 0.50
5 Presión de alarma/presión funcional mínima (presión de medidor a 20 ℃) MPA 0.47/0.45
6
7
Corriente de conmutación de cortocircuito nominal el 25
63
31.5
Corriente de cierre de cortocircuito con calificación (pico) El 80
8 Corriente de resistencia a corto plazo con calificación de corto tiempo (corriente estable térmica) el 25 31.5
9 Corriente de resistencia a corto plazo con calificación de corto tiempo (corriente estable térmica) el 60 80
10 Corriente de conmutación de cortocircuito nominal el 63 8
11 El número acumulativo de tiempos de conmutación bajo conmutación de cortocircuilidad nominal Veces 15 10
12 Duración de cortocircuito nominal S 4
13 Tiempo de cierre LAT Voltagel operativo ≤0.1
14 Tiempo de conmutación (a voltaje operativo nominal) 5 ≤0.06
15 Orden de operación nominal C-0.3S-Co-180S-Co
16 Corriente del banco de condensadores monomiales de apertura y cierre nominal A 400
17 En fugas %años ≤1
18 Contenido de agua de gas hexafluoruro de azufre (v/v) ≤150x10-9
19 CT14 Mecanismo de operación de resorte con voltaje de operación nominal
Bobina de cierre, apertura de voltaje de bobina V Broadcast: 220 380 IDC): 48 110 220
Voltaje del motor de almacenamiento de energía V IAC): 220 380 (DC): 110 220
20 Sulfur hexafiuoruro peso de gas Kg 8
21 Peso del interruptor de circuito [Mecanismo operativo que se encuentra) Kg 1400

Estructura y dimensiones de montaje

Ambiente de trabajo:

Artículo: interruptor de circuito LW36-40.5 SF6

Entorno de trabajo del interruptor de circuito LW36-40.5 SF6:

Rango de temperatura ambiente:

Min: -30 ° C.

Máx: +40 ° C

(Para condiciones especiales, se puede personalizar para rangos de temperatura más altos o más bajos).

Altitud:

Se puede usar hasta 1,000 metros sobre el nivel del mar.

Para altitudes superiores a 1,000 metros, pueden ser necesarios ajustes para garantizar el rendimiento adecuado.

Humedad:

La humedad relativa no debe exceder el 95%(no condensación).

Nivel de contaminación:

Adecuado para entornos con niveles de contaminación moderados (Grado de topolución III según los estándares IEC).

Resistencia sísmica:

Diseñado para resistir la intensidad de los quitamuos de hasta 8 grados en la escala de Richter.

Resistencia al viento:

Puede soportar velocidades del viento de hasta 160 km/h, lo que lo hace adecuado para instalaciones al aire libre en áreas sujetas a vientos fuertes.

Posibles causas de falla del circuito eléctrico

Artículo: interruptor de circuito LW36-40.5 SF6

Posibles causas de falla del circuito eléctrico:

Insuficiente presión de gas SF6:

La baja presión de gas SF6 SF6 puede afectar la capacidad de extinción del arco del interruptor, lo que lleva a la falta de interrupción de fallas correctamente. Los controles regulares de presión de gas son necesarios para una operación confiable.

Contaminación de gas SF6:

Los contaminantes (por ejemplo, humedad, aire o partículas) en el gas SF6 pueden degradar sus propiedades dieléctricas y la efectividad de la calma de arco, lo que resulta en un funcionamiento defectuoso.

Fallas mecánicas:

El desgaste de los componentes internos (por ejemplo, contactos, resortes o mecanismos operativos) puede conducir a un mal funcionamiento, como la falla para cerrar o abrir el interruptor cuando sea necesario.

Condiciones de general o cortocircuito:

Si el interruptor está sometido a las condiciones de circuito orshort de Overload más allá de su capacidad nominal, puede no interrumpir la corriente de falla de manera efectiva, lo que puede provocar daños en el sistema.

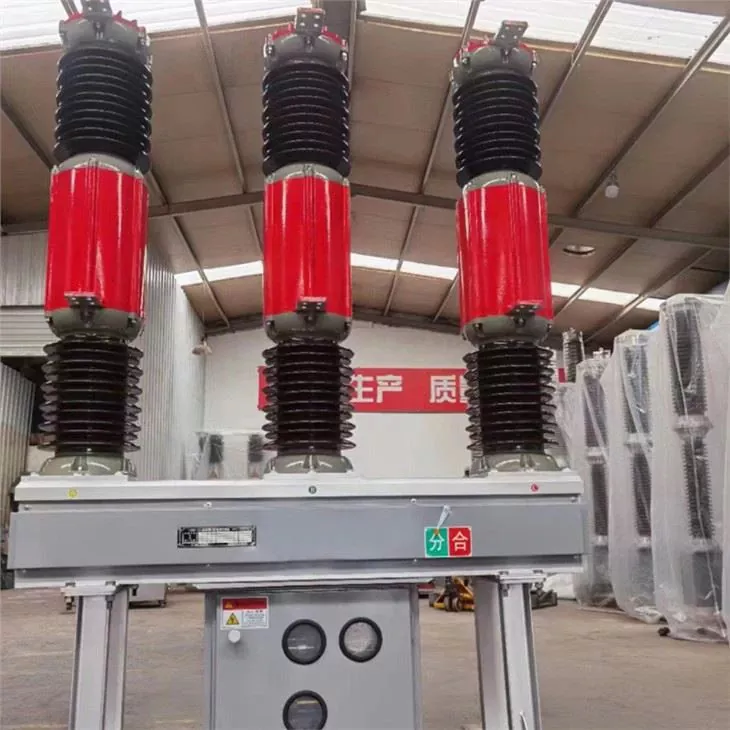

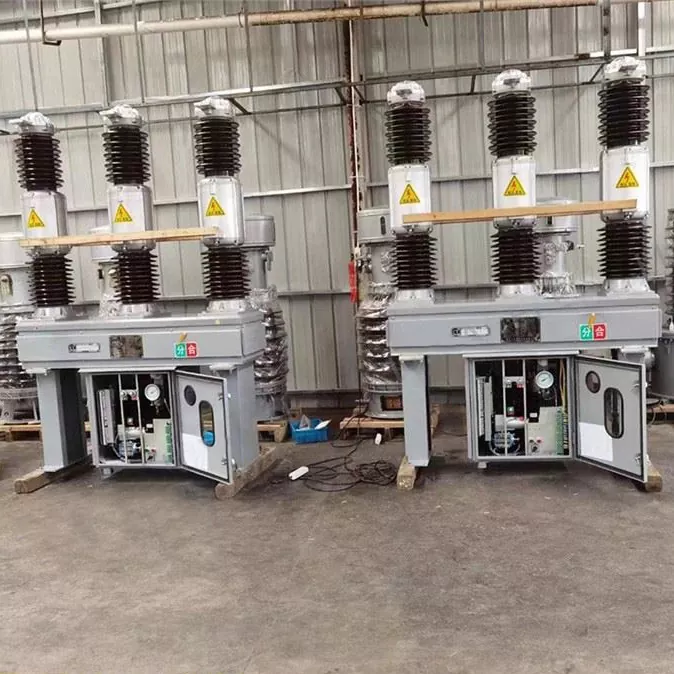

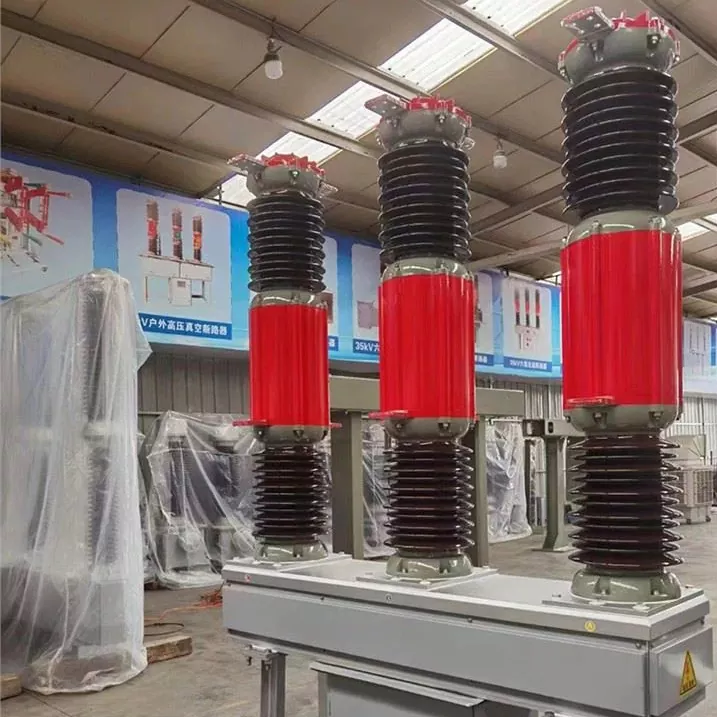

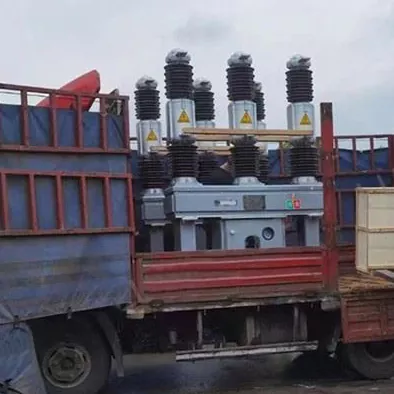

Producto Real Shot

Preguntas frecuentes

Artículo: interruptor de circuito LW36-40.5 SF6

1. ¿Cuál es el voltaje nominal del interruptor de circuito LW36-40.5 SF6?

· El interruptor de circuito LW36-40.5 SF6 está diseñado para un voltaje arado de 40.5 kV, adecuado para sistemas de transmisión y distribución de potencia de 35 kV.

2. ¿Qué tipo de gas usa el LW36-40.5 para la extinción de arco?

· El interruptor USesSf6 (hexafluoruro de azufre), conocido por sus excelentes propiedades dieléctricas y de extinción de arco, asegurando una operación confiable incluso en condiciones de falla alta.

3. ¿Cuál es la vida mecánica del interruptor de circuito LW36-40.5 SF6?

· La vida mecánica del interruptor de circuito LW36-40.5 SF6 está diseñado para exceder las 3,000 operaciones, lo que lo hace adecuado para el cambio frecuente en entornos exigentes.

4. ¿Puede utilizar el interruptor de circuito LW36-40.5 SF6 para la conmutación del banco de condensadores?

· Sí, el LW36-40.5 se puede usar en los bancos de condensadores de reducción y es capaz de cambiar de forma segura a 400 amperios de corriente sin rehabilitación.
