Interruptor de circuito LW30-72.5 SF6

Artículo: interruptor de circuito LW30-72.5 SF6

THELW30-72.5 SF6 Circuiter presenta una cámara de extinción de arco de energía de energía. Cada polo del interruptor de circuito tiene una estructura de columna, de una sola fractura, y juntos, los tres polos se ensamblan en un solo cuadro. Estos polos están mecánicamente vinculados y operados por el mecanismo de aspring.

Los componentes clave incluyen:

· THEARC Interrupter porcelana manga en la parte superior.

· La manga y el marco de porcelana en el medio.

· El cuadro de mecanismo se encuentra en la parte inferior del marco, que contiene el mecanismo de operación de la prueba y las piezas de control eléctrico.

· La varilla de salida del mecanismo se conecta al brazo del rango.

· El controlador de densidad de gas ASF6 se monta en la parte delantera del marco.

· El marco es compatible con los bypilares de ambos extremos.

Descripción del modelo

Parámetros técnicos principales

Estructura y dimensiones de montaje

Ambiente de trabajo:

Artículo: interruptor de circuito LW30-72.5 SF6

El interruptor de circuito LW30-72.5 SF6 está diseñado para operar de manera confiable en las siguientes condiciones ambientales:

Temperatura ambiente:

1. Alto: + 40 ° 100

2. Bajo: -30 ° 100

Altitud:

1. ≤ 2000 metros sobre el nivel del mar

2. Para las instalaciones por encima de esta altitud, se requieren ajustes al nivel de aislamiento nominal.

Condiciones de humedad:

1. Humedad relativa promedio diaria: ≤ 95%

2. Humedad relativa promedio mensual: ≤ 90%

Resistencia sísmica:

1. Puede soportar terremotos con una intensidad máxima de 8 grados.

Presión del viento:

1. Velocidad máxima del viento: 34 m/s (equivalente a 700 Pa).

Nivel de contaminación:

1. Adecuado para la instalación en áreas con un nivel de contaminación de Clase III o debajo.

Otros requisitos:

1. libre de gases inflamables, explosivos o corrosivos en el aire circundante.

2. El sitio de instalación no debe ser propenso a vibraciones frecuentes y graves.

Posibles causas de falla del circuito eléctrico

Artículo: interruptor de circuito LW30-72.5 SF6

Sf6 de agotamiento de gas:

1. La pérdida de gas SF6 debido a fugas o una recarga insuficiente puede conducir a un bajo rendimiento de extinción de arcos y aislamiento.

Falla de interrupción de arco:

1. La extinción de arco insuficiente debido a un interruptor de mal funcionamiento o una operación inadecuada del sistema de calma de arco.

Falla de enlace mecánico:

1. La falla mecánica en el mecanismo de resorte o los componentes de enlace pueden evitar la operación adecuada de apertura/cierre.

Contaminación o corrosión:

1. La presencia de humedad o contaminantes en el gas SF6 o en los componentes internos puede degradar las propiedades de rendimiento y aislamiento.

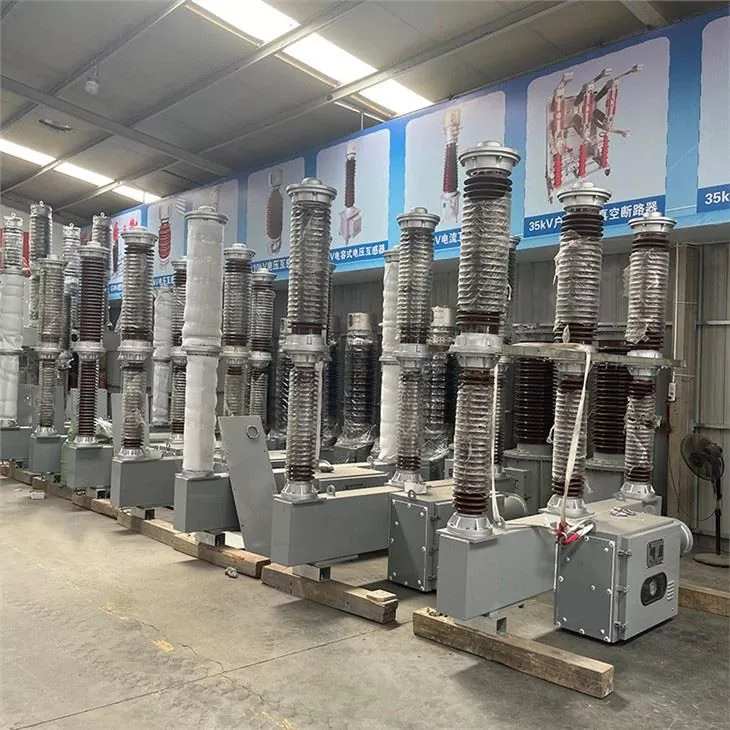

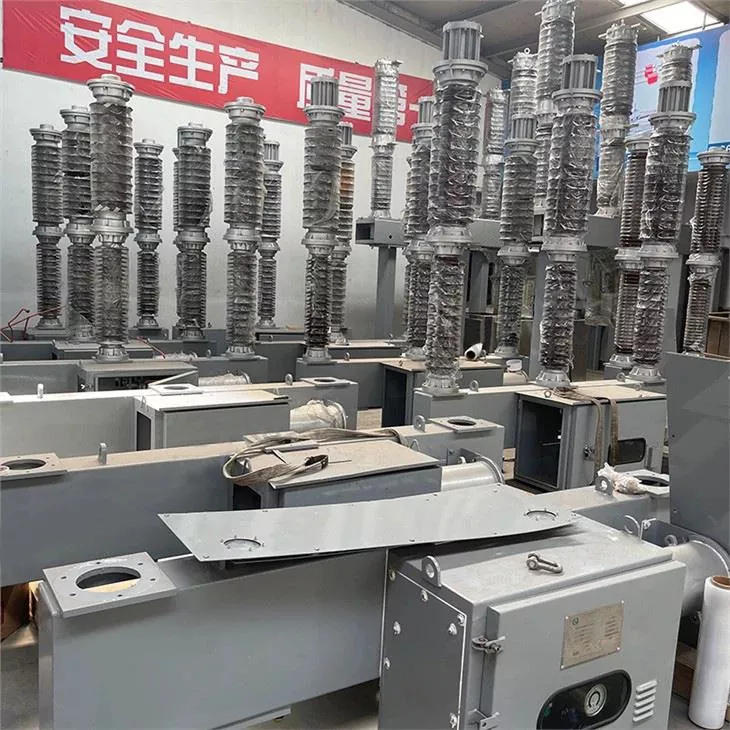

Producto Real Shot

Preguntas frecuentes

Artículo: interruptor de circuito LW30-72.5 SF6

·  Q: What is the rated voltage of the LW30-72.5 SF6 Circuit Breaker?
A: El voltaje nominal es de 72.5 kV.

· · P: ¿Cuál es la aplicación principal del interruptor de circuito LW30-72.5 SF6?
R: Se utiliza principalmente para proteger las líneas de transmisión y distribución en redes eléctricas, y también se puede utilizar para la conmutación de condensadores.

· · P: ¿Qué tipo de medio de interrupción usa el interruptor de circuito LW30-72.5 SF6?
R: Utiliza el gas SF6 (hexafluoruro de azufre) como el medio interrumpido y aislante.

· · P: ¿Cómo extinga los arcos del interruptor de circuito LW30-72.5 SF6?
R: Utiliza el principio de extinción del arco de autoenergía, donde el gas SF6 enfría rápidamente el arco y recupera la resistencia dieléctrica después de la interrupción.
