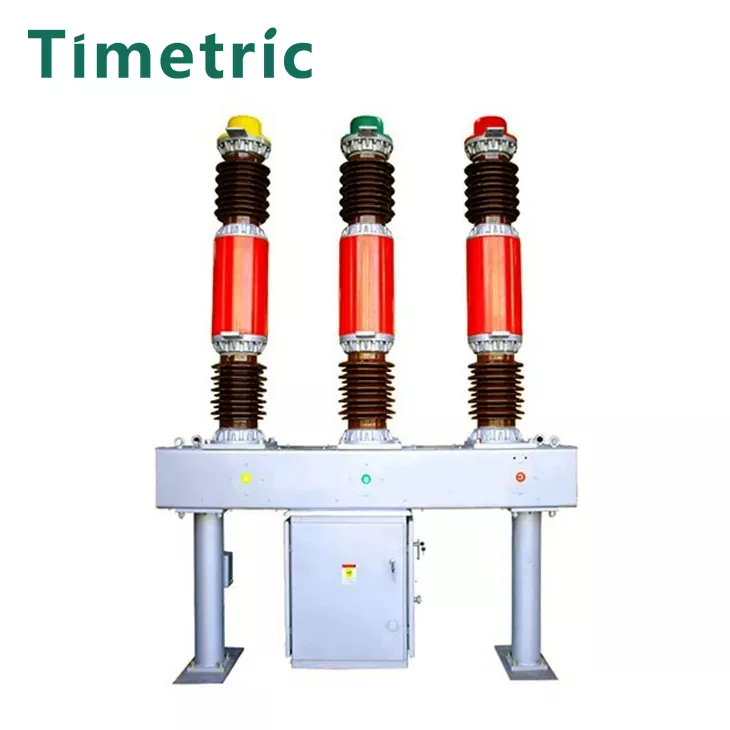

Interruptor de circuito LW16-40.5 SF6

Artículo: interruptor de circuito LW16-40.5 SF6

El disyuntor del circuito THELW16-40.5 SF6 está diseñado para una operación frecuente y se puede usar como:

· Rompedor de circuitos ATIE.

· Breaker de acircuito para el cierre de bancos de condensadores y bancos de reactores.

Cuenta con un transformador de incurrencia integrado para la medición y la protección. El LW16-40.5 puede reemplazar directamente este disyuntor sin aceite y, con soportes de filtro, también puede reemplazar varios tipos de interruptores de circuitos de aceite múltiple. Es el interruptor de circuito sin ideales para los sistemas de energía para 35 kV.

Descripción del modelo

Parámetros técnicos principales

Estructura y dimensiones de montaje

Ambiente de trabajo:

Artículo: interruptor de circuito LW16-40.5 SF6

Entorno de trabajo del interruptor de circuito LW16-40.5 SF6:

· Temperatura ambiente: -30 ° C a +40 ° C

· Altitud: hasta 1,000 metros (se pueden personalizar para mayores altitudes)

· Humedad: la humedad relativa no debe exceder el 95%.

· Nivel de contaminación: adecuado para entornos de contaminación moderados (hasta la contaminación III).

· Resistencia sísmica: diseñada para resistir la intensidad del terremoto de hasta 8 grados en la escala de Richter.

Estas condiciones ambientales aseguran que el disyuntor funcione de manera confiable en condiciones típicas que se encuentran en los sistemas de distribución de energía.

Posibles causas de falla del circuito eléctrico

Artículo: interruptor de circuito LW16-40.5 SF6

· Presión de gas SF6 defectuosa:

· · La presión insuficiente de gas SF6 puede conducir a un bajo rendimiento de enfriamiento de arco, lo que hace que el interruptor no interrumpa las fallas correctamente.

· Contaminación de gas SF6:

· · La humedad o los contaminantes en el gas SF6 pueden degradar sus propiedades dieléctricas, afectando el rendimiento del interruptor.

· Falla mecánica:

· · El desgaste de los componentes internos, como los contactos, los resortes o el mecanismo operativo, puede causar falla en la operación de apertura/cierre.

· Sobrecarga eléctrica:

· · La corriente excesiva que pasa a través del interruptor más allá de su capacidad nominal puede causar sobrecalentamiento, daños a los contactos o falla de aislamiento.

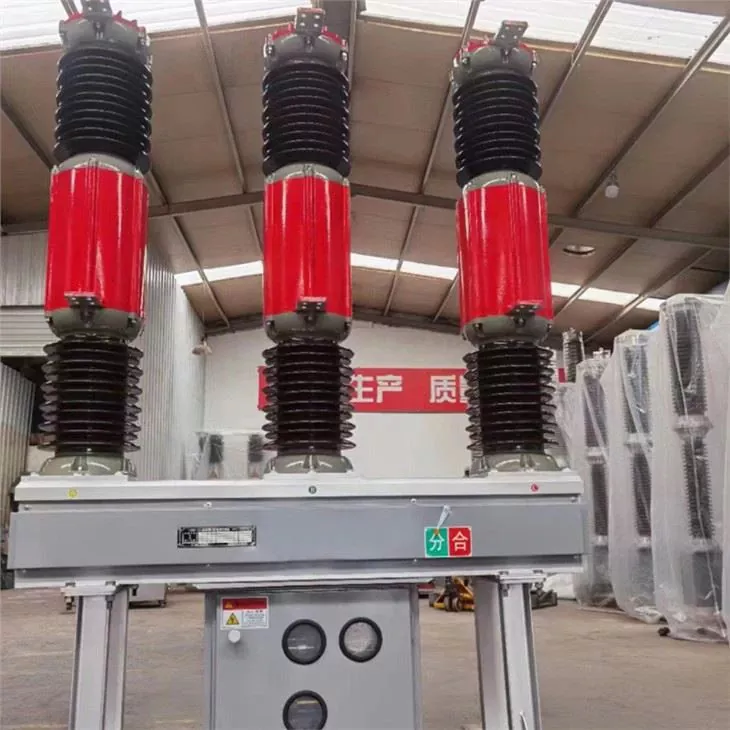

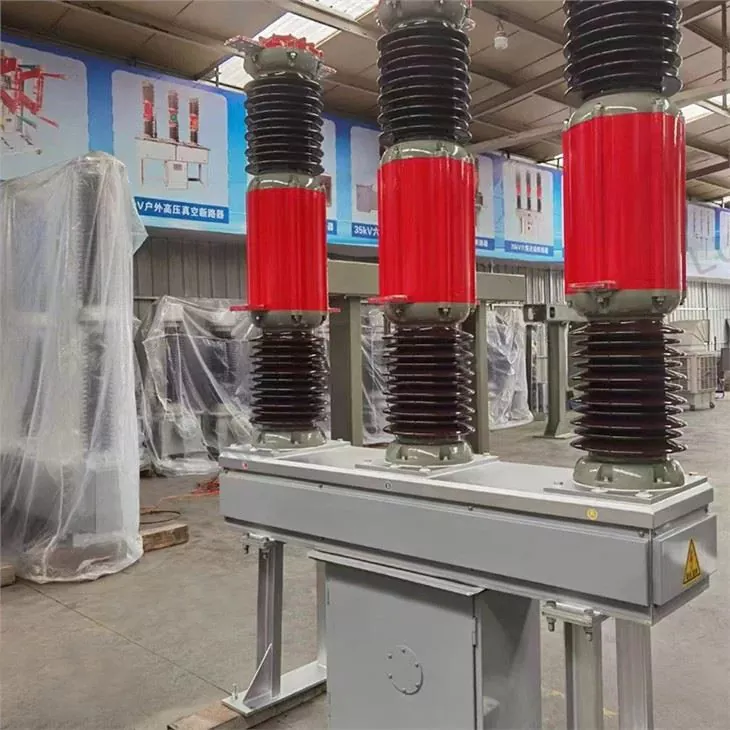

Producto Real Shot

Preguntas frecuentes

Artículo: interruptor de circuito LW16-40.5 SF6

1. ¿Cuál es el voltaje nominal del interruptor de circuito LW16-40.5 SF6?

· El interruptor de circuito LW16-40.5 SF6 está diseñado para un voltaje nominal de 40.5 kV y es adecuado para sistemas de energía de 35 kV.

2. ¿Qué tipo de gas se usa en el interruptor de circuito?

· El gas LW16-40.5 USesSF6 (hexafluoruro de azufre), que tiene excelentes propiedades dieléctricas y de extinción de arco.

3. ¿Cómo a menudo puede funcionar el disyuntor LW16-40.5 SF6?

· El LW16-40.5 está diseñado para una operación frecuente, por lo que es ideal para aplicaciones como interruptores de circuitos y interruptores de circuitos para bancos de condensadores y reactores.

4. ¿Puede este interruptor de circuito reemplazar otros tipos de interruptores?

· Sí, el lw16-40.5 puede replicar el interruptor de circuito sin aceite SW2-35 directamente. Con el uso de soportes de filtro, también puede reemplazar varios tipos de interruptores de circuitos de aceite múltiple.
