JN15-12KV Interruptor de espaciado de fase de 150 mm de 150 mm

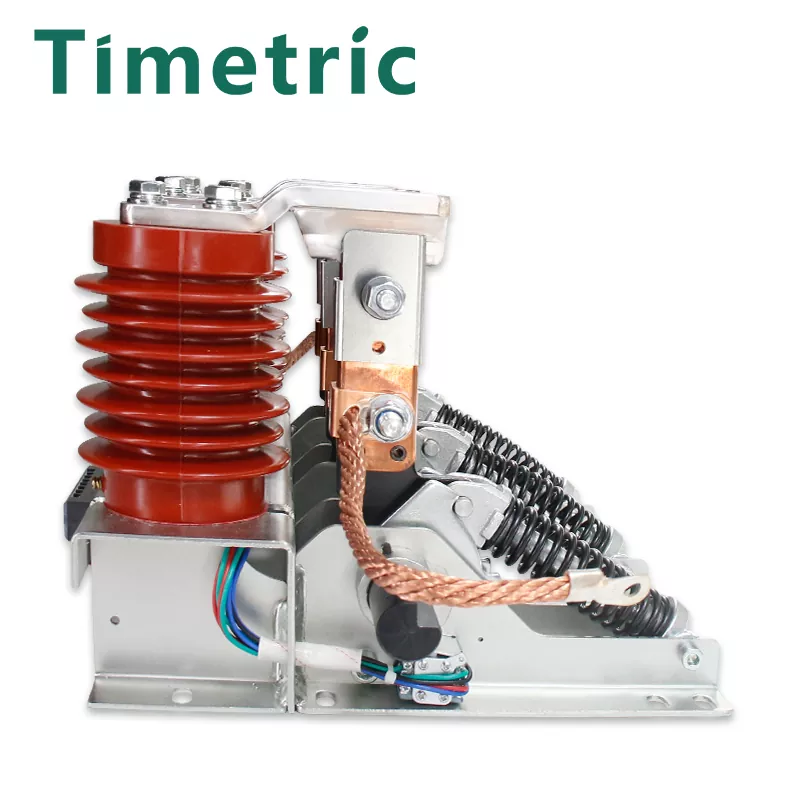

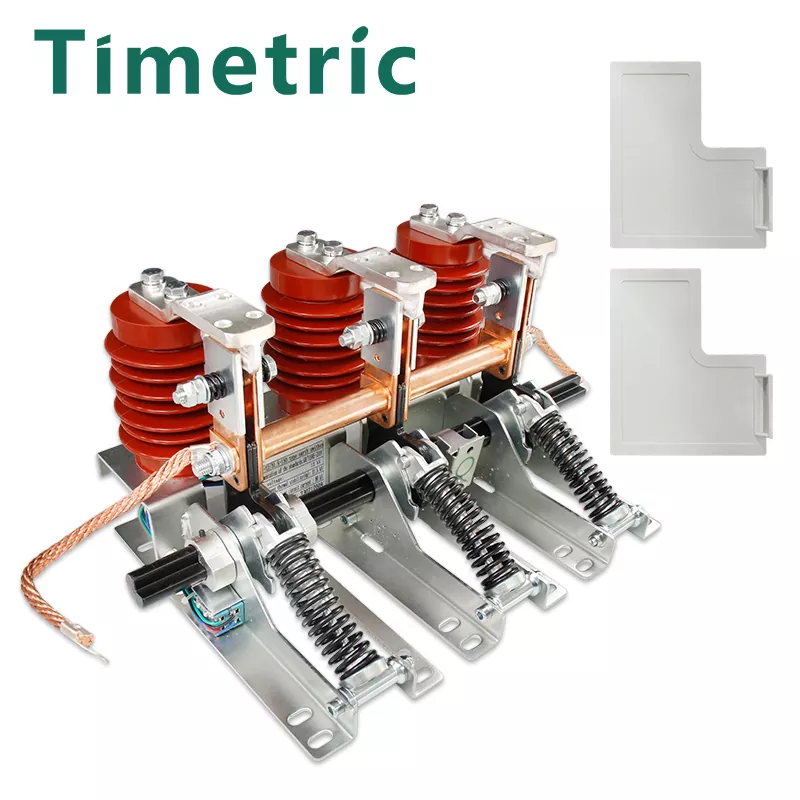

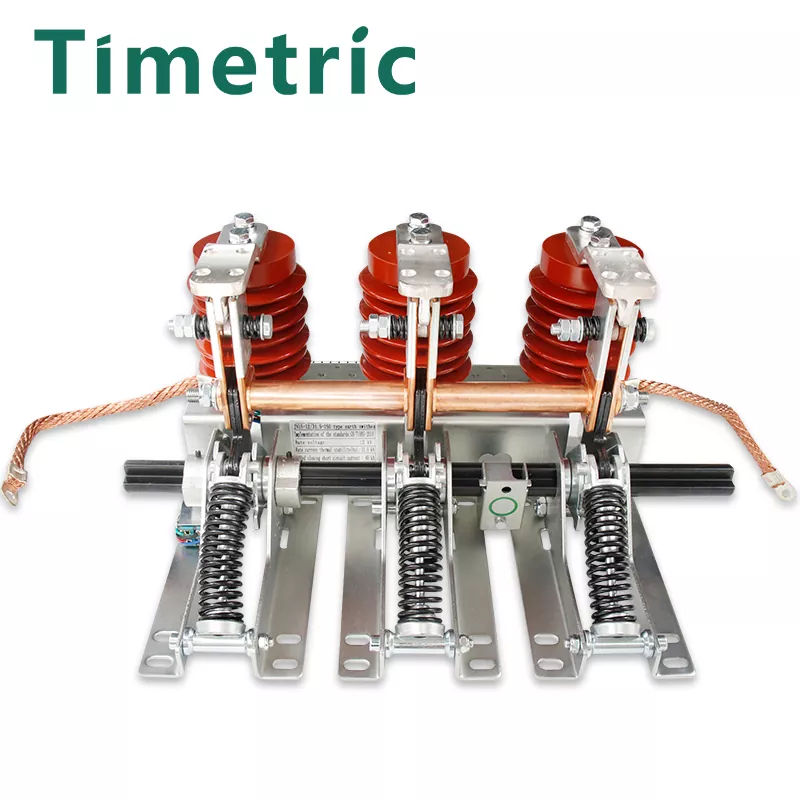

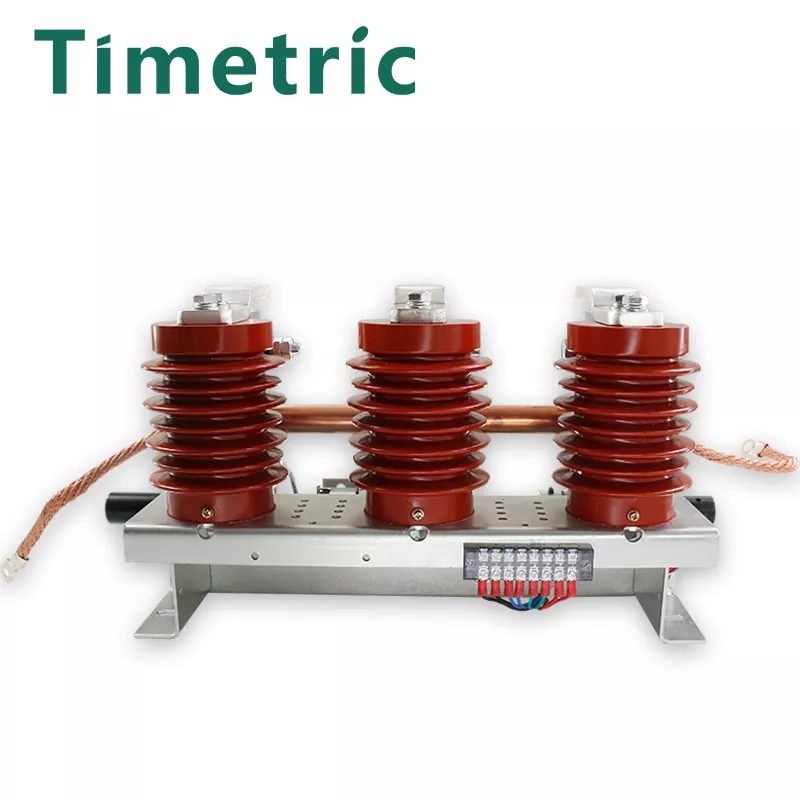

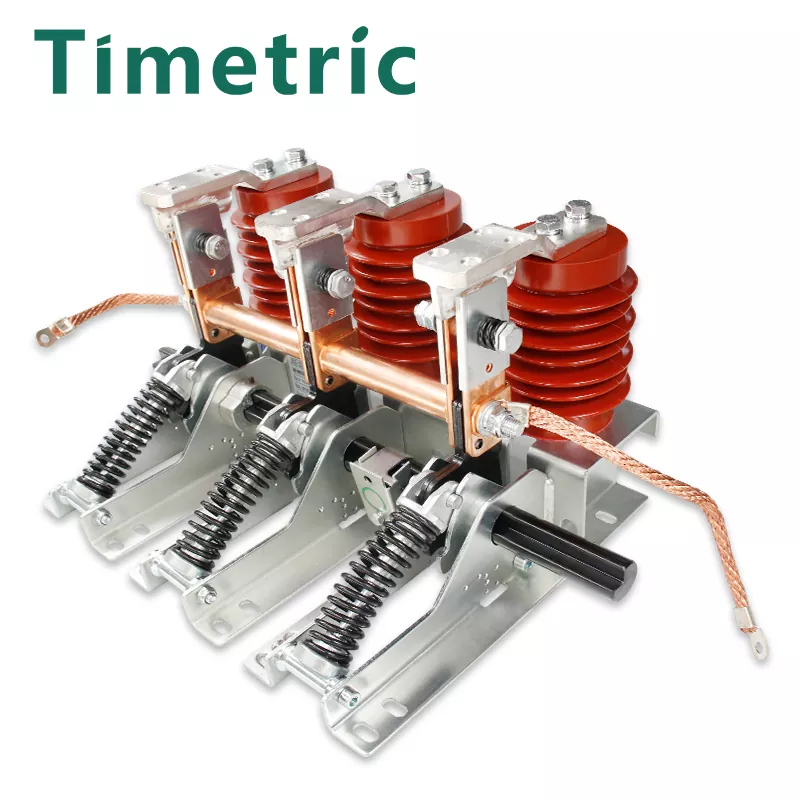

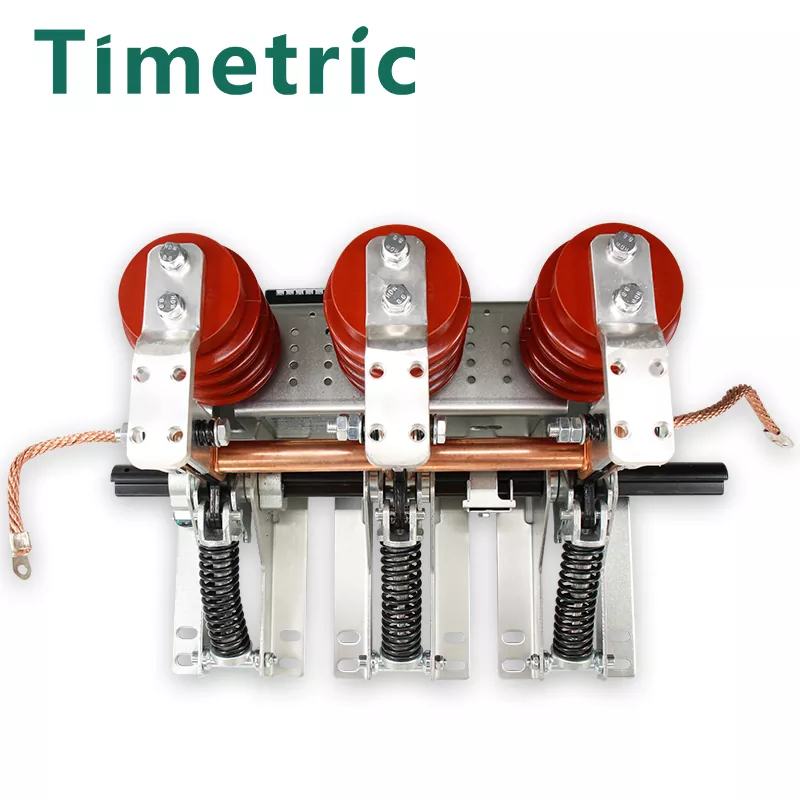

El interruptor de espaciado de fase de 150 mm de JN15-12kV de 150 mm producido por Timétrico Eléctrico consiste en un soporte, conjunto de cuchillo de conexión a tierra, contacto estático y sensor. El soporte está soldado de placas de acero delgadas. Su principio de funcionamiento es que el mecanismo operativo impulsa el eje principal para que gire, utilizando la energía almacenada en el resorte de compresión para lograr operaciones rápidas de apertura y cierre. Al cerrar, el cuchillo de conexión a tierra y el contacto estático se contactan de manera confiable a través de la primavera. El producto presenta una estructura compacta, una operación ligera, flexible, una instalación fácil y una fuerte estabilidad térmica dinámica. Su velocidad de apertura y cierre no se ve afectada por la velocidad de operación manual. Cuando el mecanismo de operación cierra el interruptor de conexión a tierra, el par que actúa como el eje principal supera el par de resistencia, lo que conduce el brazo del cigüeñal para que gire en la dirección de cierre. Esto hace que la palanca de operación en el cuchillo de conexión a tierra pase el punto muerto del resorte de compresión, liberando energía y cierre rápidamente el interruptor de conexión a tierra. El cuchillo de conexión a tierra del conjunto del cuchillo de conexión a tierra se contacta de manera firme y confiable con la brida del contacto estático a través del resorte de compresión. Durante la operación de apertura, el par aplicado hace que el eje principal supere el par principal y la fuerza de resorte, lo que conduce el brazo de la manivela a girar en la dirección de apertura. Esto hace que el resorte de compresión del cuchillo de conexión a tierra pase por el punto muerto, completando el proceso de almacenamiento de energía y preparándose para el próximo cierre. El interruptor de conexión a tierra y la velocidad de cierre son independientes de la velocidad de funcionamiento del operador.

Parámetros técnicos principales

Notas de pedido: indique la especificación del producto, la distancia central entre los postes, si el dispositivo de visualización eléctrica (escriba la pantalla de visualización) necesaria o no, tenga en cuenta la longitud del enlace suave al ordenar (normal L = 250 mm). Consulte con nosotros si tiene alguna solicitud especial.

Diagrama de circuito

Ambiente de trabajo:

JN15-12KV Intercalora de espaciado de fase de 150 mm de 150 mm Interruptor de puesta a tierra: idoneidad ambiental y requisitos

a. Altitud no superior a 1000 metros.

b. La temperatura ambiente no excede +40 ° C y no cae por debajo de -10 ° C.

do. La humedad relativa promedio diaria no excede el 95%, el promedio mensual no excede el 90%.

d. Intensidad del terremoto que no excede los 8.

2. No es adecuado para las siguientes ubicaciones:

a. Ubicación de instalación expuesta a gases, vapores, precipitación química, humo, polvo, suciedad o sustancias explosivas y corrosivas que podrían afectar seriamente el aislamiento y la conductividad del interruptor de conexión a tierra.

b. Ubicación de instalación sujeta a vibraciones frecuentes y severas.

Ventajas del interruptor de la puesta a tierra JN15-12kV de 150 mm de espaciado de fase de 150 mm

Ventajas clave de JN15-12kV Intercalora de espacio de fase de 150 mm de 150 mm:

El producto adopta un diseño modular, que comprende componentes centrales como el chasis, el conector flexible, el aislante posterior, el contacto estático y la cuchilla de contacto móvil. El cierre y la apertura rápidos se logran a través de un panel operativo y resortes de almacenamiento de energía. Compacto y liviano, ofrece una excelente estabilidad térmica dinámica y es fácil de instalar y comisionar. Los dispositivos de pantalla en vivo opcionales y los interruptores auxiliares están disponibles para adaptarse a diferentes condiciones de funcionamiento.

Preguntas frecuentes

¿Puede su empresa personalizar los productos de acuerdo con mis requisitos?

Sí, podemos personalizar los productos de acuerdo con los requisitos del cliente. En términos generales, los clientes solo necesitan proporcionar: modelo de interruptor de desconexión, voltaje, corriente, entorno de uso, etc.

¿Cuál es su tiempo de entrega más rápido?

Por lo general, aceptaremos la consulta del cliente, comunicaremos y confirmaremos los parámetros específicos del desconcierto. El tiempo de producción real se determina de acuerdo con la cantidad de compra.

¿Cómo es su servicio postventa?

Apoyamos una garantía de 1 año. La cita normal no incluye el servicio postventa en el sitio. La comunicación y la orientación en línea gratuitas están disponibles.
