Artículo: interruptor de circuito SF6 66kV 69KV

Extinción de arco eficiente con gas SF6:

El gas SF6 sirve como medio de interrupción, que ofrece excelentes propiedades de extinción de arco.

El gas también proporciona un aislamiento eléctrico superior y se comprime durante la operación para extinguir efectivamente los arcos, lo que lo convierte en un interruptor ideal para los grupos de condensadores y reactores.

Rendimiento de ruptura superior:

Capaz de romper de manera confiable varios cortocircuitos anormales, como fallas de fase inversa, conexión a tierra simultánea en ambos postes, fallas cercanas a la zona y fallas de finalización del interruptor.

Ruido de bajo funcionamiento:

El diseño sellado aísla el interruptor de las condiciones atmosféricas, eliminando el ruido de descarga de gas durante la operación.

Estructura compacta y simple:

Cuenta con una cámara de arco de un solo descanso sin sistemas de válvulas adicionales, lo que resulta en un diseño compacto y directo.

Requisitos de mantenimiento mínimos:

Los contactos de interruptor, alojados en gas SF6, experimentan un desgaste mínimo durante la operación, lo que lleva a una carga de trabajo de mantenimiento reducida y ciclos de mantenimiento extendido.

Operación segura y confiable:

El gas SF6 no es tóxico y no combustible. El excelente sellado de la cámara de interruptor garantiza un uso seguro y confiable a largo plazo.

Descripción del modelo

Parámetros técnicos principales

Estructura y dimensiones de montaje

Ambiente de trabajo:

Artículo: interruptor de circuito SF6 66kV 69KV

Método de instalación:

 Montado en el lado o medio montado.

Temperatura ambiente:

Alto: + 40 ° 100

Bajo: -30 ° 100

Altitud:

≤2000m (si se instala a altitudes más altas, el nivel de aislamiento nominal debe ajustarse en consecuencia).

Presión del viento:

≤700PA (equivalente a una velocidad del viento de 34 m/s).

Resistencia sísmica:

Diseñado para soportar una intensidad de terremoto de hasta 8 grados.

Nivel de contaminación:

Clase I

Variación máxima de temperatura diaria:

No excede los 25 ° C

Posibles causas de falla del circuito eléctrico

Artículo: interruptor de circuito SF6 66kV 69KV

● Problemas de circuito de control

● Circuito de control desconectado o ninguna potencia de control (por ejemplo, fusible soplado, fuente de alimentación defectuosa o componentes de control dañados).

● Conexiones incorrectas o pobres en el circuito de bobina auxiliar o de viaje.

● Anormalidades de presión

● La presión de gas SF6 insuficiente que resulta en un aislamiento inadecuado o un rendimiento de extinción de arco.

● Alto contenido de humedad en el gas SF6, lo que lleva a la degradación del aislamiento y los cortocircuitos potenciales.

Fallas mecánicas

Mecanismo operativo atascado debido a la falta de lubricación, desgaste o obstrucciones mecánicas.

Alineación inadecuada o mal funcionamiento de los contactos interruptor.

Condiciones de sobrecarga o falla

Sobrecargas persistentes o condiciones de cortocircuito en la red que desencadena el disparo automático.

Breaker tropezado debido a condiciones de carga defectuosas o fallas del sistema.

Influencias ambientales

Alta contaminación o entornos corrosivos que causan erosión de contacto o debilitamiento de aislamiento.

Variaciones de temperatura extrema que afectan las propiedades mecánicas y aislantes.

Operación incorrecta

Errores de operación manuales, como secuencias de conmutación incorrectas o restablecimiento insuficiente después del tropiezo.

Cierre accidental del interruptor de circuito en condiciones de falla.

Envejecimiento o desgaste

Degradación gradual de componentes, como resortes, rodamientos o puntos de contacto, con el tiempo.

Componentes anticuados o incompatibles que conducen a ineficiencias operativas.

Fallas de componentes eléctricos

Los relés, sensores o medidores de presión que funcionan mal que interrumpen el control y el monitoreo del interruptor.

Bobinas operativas quemadas o dañadas debido a un voltaje excesivo o activación prolongada.

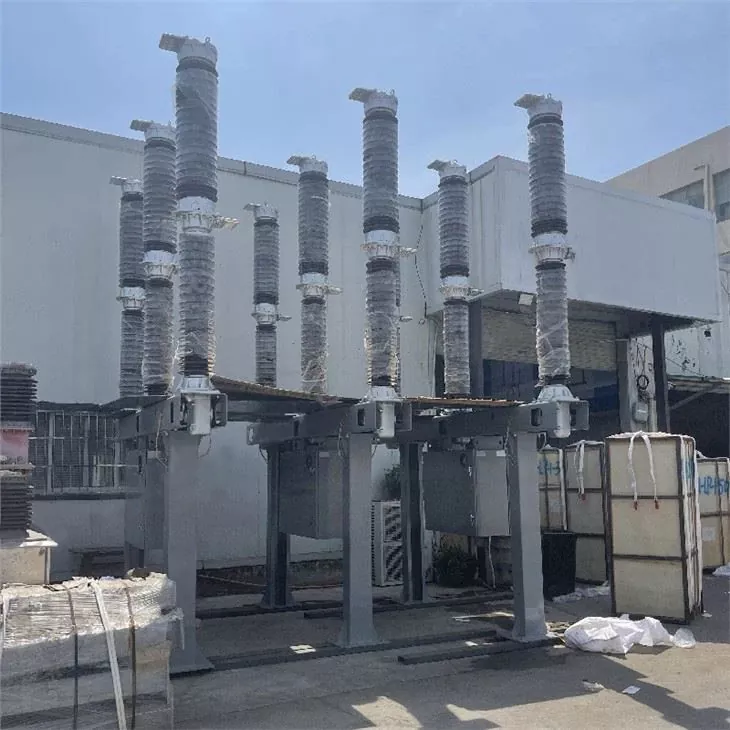

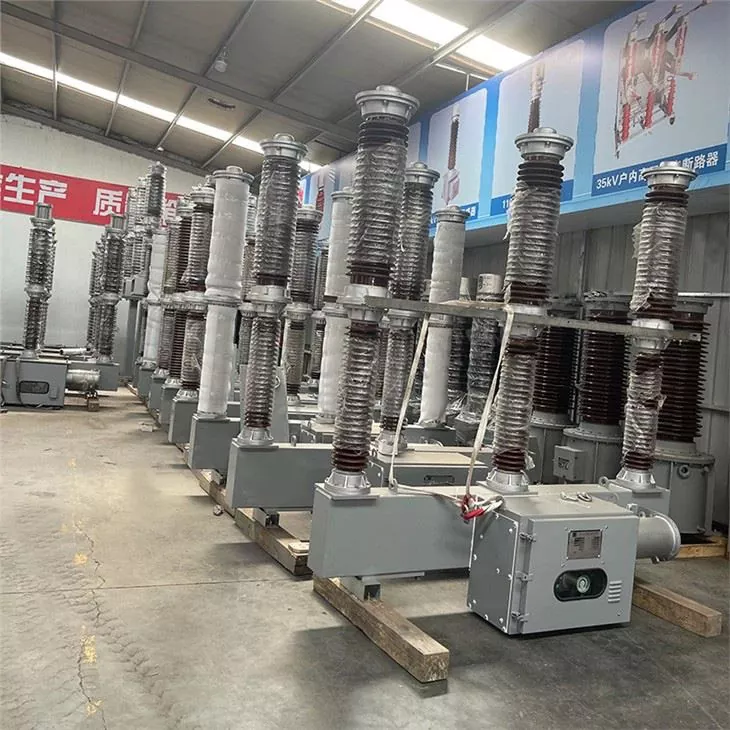

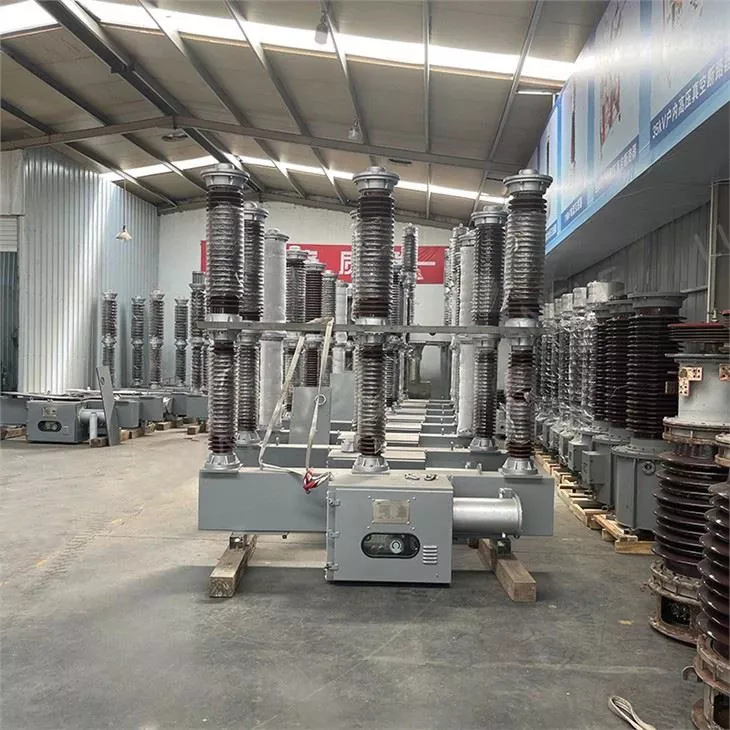

Producto Real Shot

Preguntas frecuentes

Artículo: interruptor de circuito SF6 66kV 69KV

P1: ¿Cuál es el voltaje nominal del interruptor de circuito SF6 de 66kV?

A1: El voltaje nominal del interruptor de circuito SF6 de 66kV es de 66 kV, adecuado para sistemas de energía de alto voltaje.

P2: ¿Qué gas se usa en el interruptor de circuito y por qué?

A2: Se usa gas SF6 (hexafluoruro de azufre) porque tiene excelentes propiedades de extinción de arcos y aislantes. Asegura un rendimiento y confiabilidad eficientes en aplicaciones de alto voltaje.

P3: ¿Puede el interruptor operar en condiciones ambientales extremas?

A3: Sí, el interruptor está diseñado para operar en entornos duros con temperaturas entre -30 ° C y +40 ° C, altitudes de hasta 2000 m e intensidad sísmica de hasta 8 grados. Para altitudes superiores a 2000 m, se requieren ajustes especiales al nivel de aislamiento.

P4: ¿Con qué frecuencia necesita el interruptor del circuito SF6?

A4: Debido a su estructura simple y diseño sellado, el interruptor de circuito requiere un mantenimiento mínimo. Se recomiendan inspecciones regulares de presión de gas, componentes eléctricos y piezas mecánicas.
