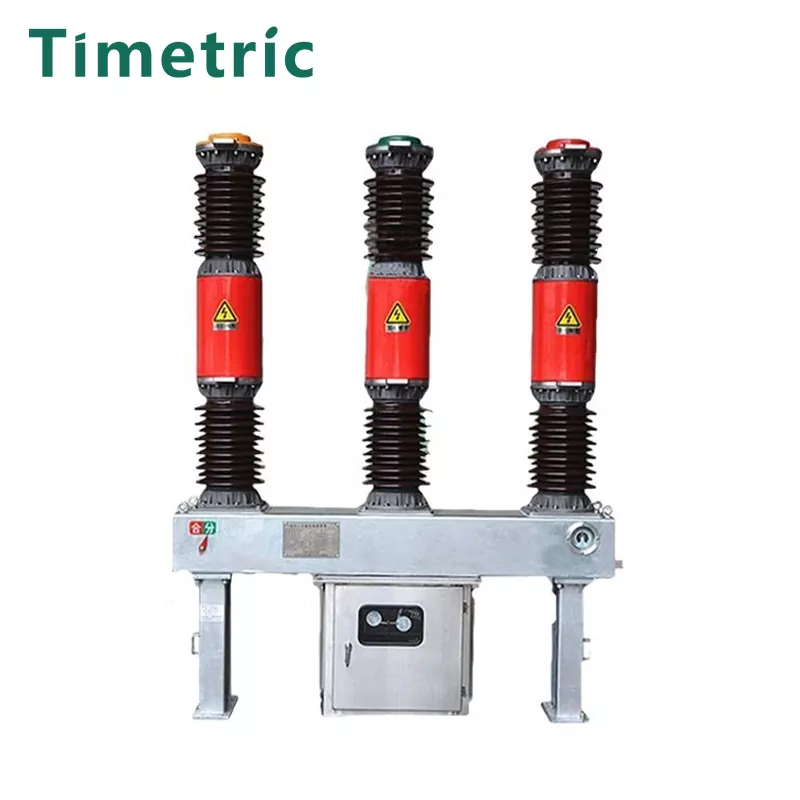

Circuito de 40.5kV 33kV 36kV SF6

Artículo: 40.5kv 33kv 36kv SF6 Circuiter interruptor

El interruptor de circuito SF6 de 40.5kV, 33kV y 36 kV está diseñado para sistemas de distribución y transmisión de potencia de AC trifásica, 35kV. Sirve como un dispositivo de control y protección y también se puede usar como un interruptor de circuito de unión o para cambiar los bancos de condensadores.

Características del gas SF6:

Densidad: el gas SF6 es 5.135 veces más pesado que el aire.

Punto de ebullición: -60 ° C a presión atmosférica.

Estabilidad química: por debajo de 150 ° C, SF6 permanece químicamente inerte y no reacciona con metales, plásticos u otros materiales en el disyuntor.

Descomposición de arco: cuando se descompone bajo la alta temperatura de un arco, SF6 se vuelve a sintetizar rápidamente después de la extinción del arco, sin contenido de carbono y sin riesgo de oxidación debido al contacto con el aire.

Resistencia dieléctrica:

A 1 atm, SF6 tiene 2-3 veces la resistencia dieléctrica del aire.

A los 3 atm, su fuerza dieléctrica puede cumplir o exceder la de los aceites aislantes tradicionales.

Rendimiento de interrupción: SF6 tiene una capacidad de interrupción excepcional, 100 veces mayor que la del aire en una cámara abierta básica. A medida que la corriente de arco se acerca a cero, un núcleo de alta temperatura en la columna de arco, encabezado por una capa no conductora, obtiene la resistencia dieléctrica de la brecha de arco se recupera rápidamente después de que la corriente pasa cero.

Descripción del modelo

Parámetros técnicos principales

Estructura y dimensiones de montaje

Ambiente de trabajo:

Artículo: 40.5kv 33kv 36kv SF6 Circuiter interruptor

Condiciones de instalación y operación

Método de instalación: montado en el lado medio montado en el medio

Temperatura ambiente del aire:

Alto: + 40 ° 100

Bajo: -30 ° 100

Altitud: ≤2000m (para altitudes superiores a 2000m, aumente el nivel de aislamiento nominal en consecuencia)

Presión del viento: ≤700 PA (equivalente a la velocidad del viento de 34 m/s)

Intensidad sísmica: hasta 8 grados

Nivel de contaminación: Clase I

Variación máxima de temperatura diaria: ≤25 ° C

Posibles causas de falla del circuito eléctrico

Artículo: 40.5kv 33kv 36kv SF6 Circuiter interruptor

Aislamiento insuficiente: el deterioro o la contaminación del material de aislamiento pueden conducir a descomposición.

Entrada de humedad: la entrada de humedad en la cámara de gas SF6 puede reducir la resistencia dieléctrica y conducir a fallas.

Fuga de gas: la fuga de gas SF6 puede disminuir las capacidades de aislamiento e interrupción.

Fallas mecánicas: las partes móviles desgastadas o dañadas, como los mecanismos en el interruptor de circuito, pueden afectar la operación.

Erosión de contacto: la conmutación frecuente puede causar la erosión de los puntos de contacto, reduciendo la efectividad del interruptor del circuito.

Sobrecarga: el flujo de corriente excesivo más allá de la capacidad nominal puede provocar sobrecalentamiento y daños.

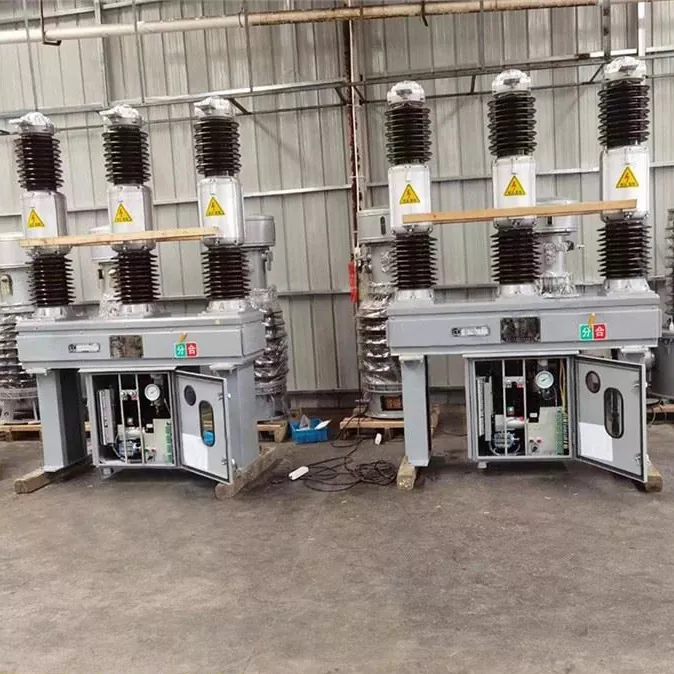

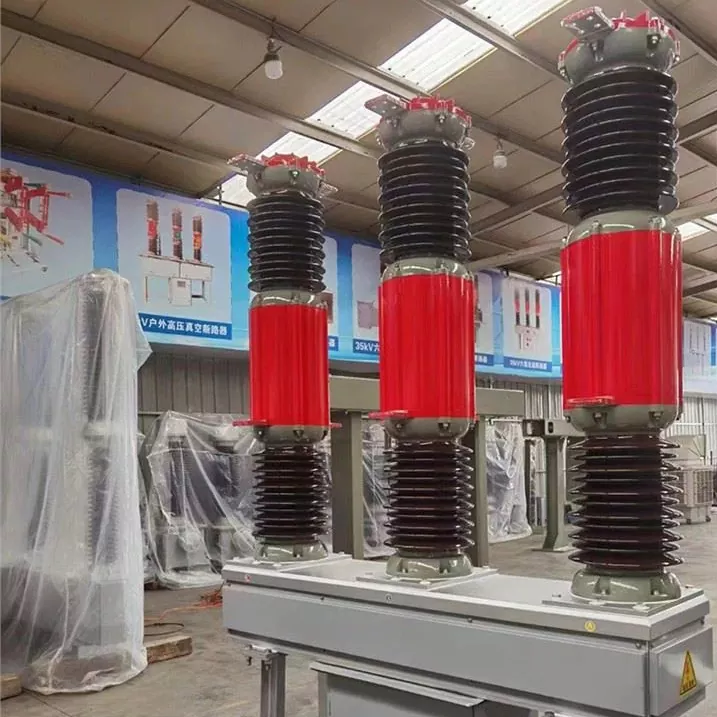

Producto Real Shot

Preguntas frecuentes

P1: ¿Cuál es la función principal del interruptor de circuito SF6?
A1: se utiliza para controlar y proteger los sistemas de transmisión y distribución de energía, y también se puede utilizar como un interruptor de circuito de unión o para cambiar los bancos de condensadores.

P2: ¿Qué gas se usa en el interruptor de circuito y por qué?
A2: el gas SF6 se usa por sus excelentes propiedades de extinción de arco y aislamiento. Tiene alta resistencia dieléctrica y no reacciona con otros materiales comúnmente utilizados en disyuntores.

P3: ¿Cómo se compara SF6 con el aire en términos de aislamiento?
A3: SF6 tiene una resistencia dieléctrica 2-3 veces mayor que el aire a 1 atm y puede exceder la de el aceite aislante a presiones más altas.

P4: ¿Cuáles son las condiciones ambientales para un funcionamiento adecuado?
A4: la temperatura ambiente debe estar entre +40 ° C y -30 ° C, la altitud debe ser ≤2000m (una altitud más alta requiere un mayor aislamiento), la presión del viento no debe exceder los 700pa y el nivel de contaminación debe ser la clase I.
