Artículo: interruptor de circuito de 33 kV SF6Gas SF6: rendimiento excepcional de extinción de arco.Estructura simple y tamaño compacto: el diseño eficiente ahorra espacio.Buen rendimiento de apertura: operación suave y equilibrada.Rompedor de circuito sellado: asegura un ruido de operación mínimo.Baja carga de trabajo de inspección y mantenimiento: el diseño duradero reduce la necesidad de mantenimiento frecuente.

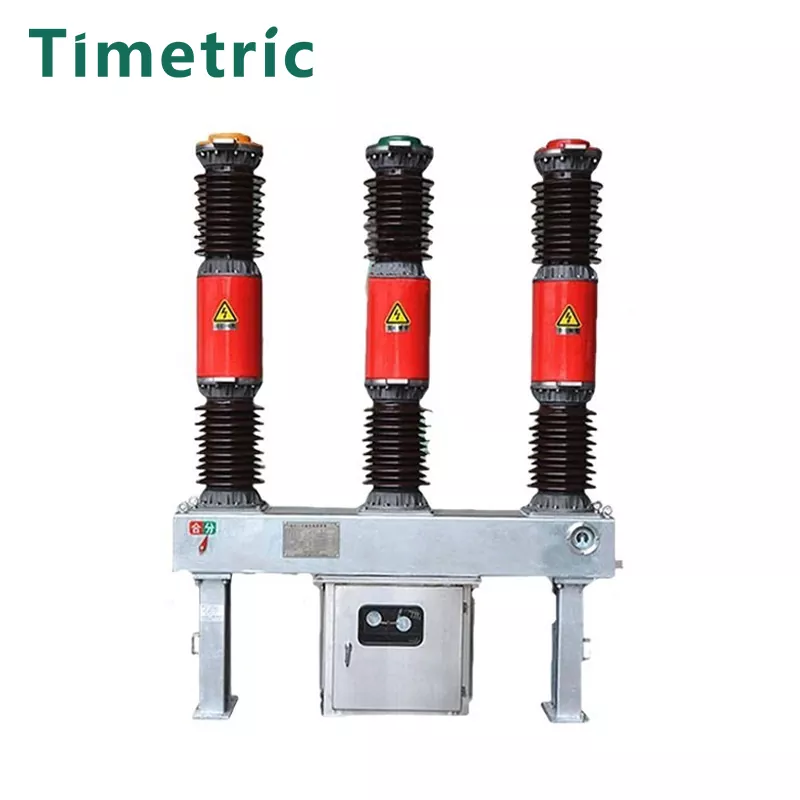

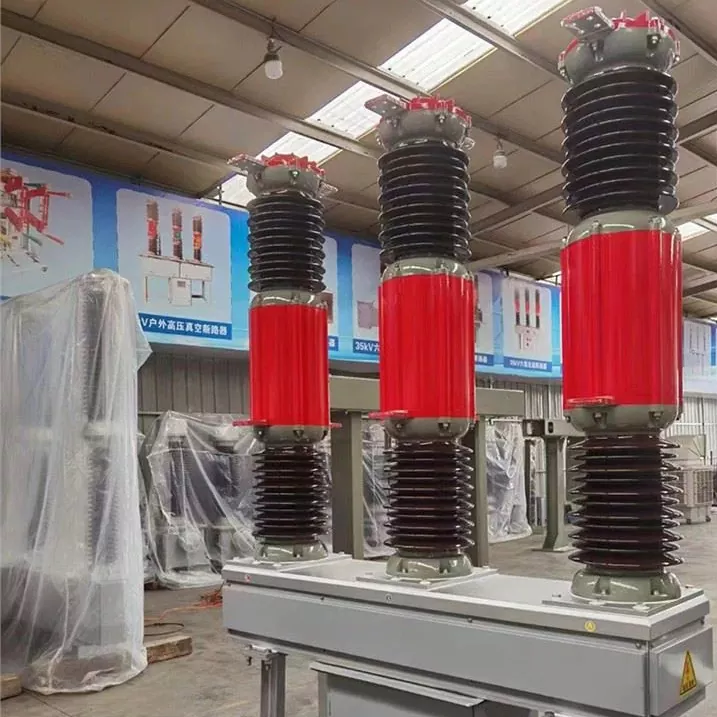

Artículo: interruptor de circuito de 33 kV SF6
El interruptor de circuito SF6 de 33kV / 36kV ofrece un rendimiento de apertura de puesta en cuenta con un interruptor de gas presurizado, el tiempo de quema de arco de la base de la terraza y la vida eléctrica.

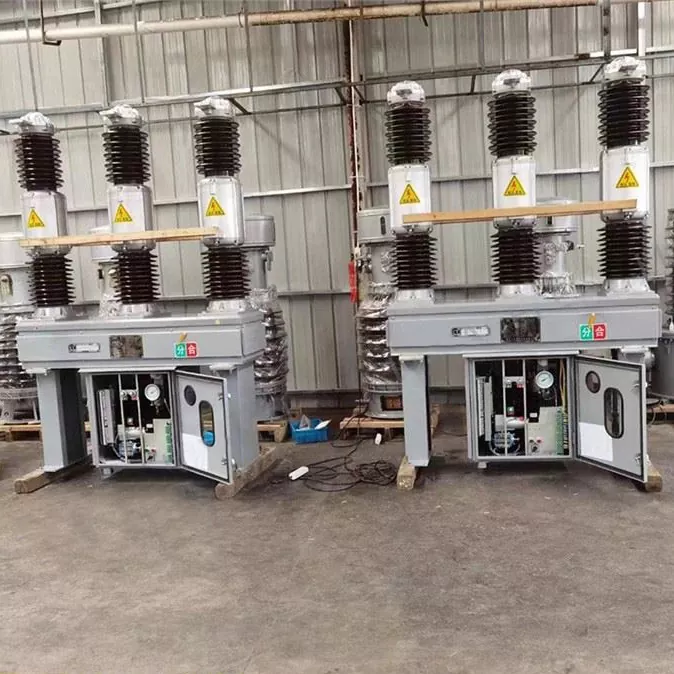

Estructura de columna de porcelana:
1. Cuenta con un diseño trifásico discreto.
2. Incluye una cámara de interruptor de gas presurizada para cada fase.
3. Las tres fases están interconectadas a través de tuberías de cobre para una distribución uniforme de gas.
1. Jarrón de porcelana de pilar.
2. Transformador actual.
3. Interruptor.
4. Adsorber.
5. Caja de transmisión.
6. Biela.
7. Marco inferior.
8. Mecanismo operado por resorte.
No. | ltem | Unidad | Datos | ||
1 | Calificado | voltoge | KV | 40.5 | |
Aislamiento nominal nivel |
Voltaje de resistencia de impacto del rayo (cresta completa Valuel | KV | 185 | ||
Voloje de resistencia de frecuencia de potencia (IMIN) | KV | 95 | |||
2 | Corriente nominal | A | 1600 2000 | ||
3 | Vida mecánica | Siguiente Fime | 3000 | ||
4 | Presión nominal de sulfur de hexafluoruro de gases de gas de gas a 20 ℃) | MPA | 0.50 | ||
5 | Presión de alarma/presión mínima de presión funcional LGAGE a 20 ℃) | MPA | 0.47/0.45 | ||
6 | Corriente de conmutación de cortocircuito nominal | el | 25 | 31.5 | |
7 | Corriente de cierre de cortocircuito con calificación (pico) | El | 63 | 80 | |
8 | Corriente de resistencia a corto plazo con calificación de corto tiempo (corriente estable térmica) | el | 25 | 31.5 | |
9 | Corriente de resistencia a corto plazo con calificación a corto plazo (corriente termalestable) | el | 60 | 80 | |
10 | Corriente de cortocircuito con calificación | el | 63 | 8 | |
11 | El número acumulativo de tiempos de remolino bajo conmutación de cortocircuito nominal | Veces | 15 | 10 | |
12 | Duración de cortocircuito nominal | S | 4 | ||
13 | Tiempo de cierre LAT Voltaje operativo con clasificación LAT) | S | ≤0.1 | ||
14 | Tiempo de remolino [a Voltagel de operación nominal | S | ≤0.06 | ||
15 | Orden de operación nominal | C-0.3S-Co-180S-Co | |||
16 | Corriente del banco de condensadores monomiales de apertura y cierre nominal | A | 400 | ||
17 | En fugas | %años | ≤1 | ||
18 | Contenido de agua del hexafluoruro de azufre GOS (V/) | ≤150x10-9 | |||
19 | CT14 Mecanismo de operación de resorte con voltaje de operación nominal | ||||
Bobina de cierre, apertura de voltaje de bobina | V | IAC): 220 380 (DC): 48 110 220 | |||
Voltaje del motor de almacenamiento de energía | V | IAC): 220 380 (DC): 110 220 | |||
20 | Sulfur hexafluoride gos peso | Kg | 8 | ||
21 | Peso del interruptor de circuito [mecanismo operativo que | Kg | 1400 |
Artículo: interruptor de circuito de 33 kV SF6
El interruptor de circuito SF6 de 33kV / 36kV está diseñado para funcionar de manera eficiente en las siguientes condiciones ambientales:
Método de instalación:
Montado en el lado o medio montado.
Temperatura ambiente:
Límite superior: +40 ° C
Límite inferior: -30 ° C
Altitud:
Adecuado para altitudes ≤2000m.
Para altitudes superiores a 2000 m, el nivel de aislamiento nominal debe ajustarse en consecuencia.
Presión del viento:
No excede los 700pa (equivalente a una velocidad del viento de 34 m/s).
Resistencia sísmica:
Diseñado para resistir terremotos de intensidad de hasta 8 grados.
Nivel de contaminación:
Los niveles de contaminación de Forlass I adecuados.
Diferencia diaria de temperatura:
La variación máxima no debe exceder las 25 ° C.
Artículo: interruptor de circuito de 33 kV SF6
Agotamiento o contaminación de gases SF6
Presión SF6 baja: si la presión de gas SF6 cae por debajo del nivel requerido, puede comprometer la resistencia dieléctrica y las capacidades de interrupción del interruptor de circuito.
Contaminación de humedad: la presencia de humedad en SF6 puede degradar sus propiedades aislantes y conducir a un seguimiento de arco o incluso una descomposición interna.
Fuga de gas: las fugas en el interruptor o los sellos pueden provocar la pérdida de la presión del gas, lo que lleva a la falla en la interrupción del circuito.
Fallas mecánicas
Mecanismo de resorte mal funcionamiento: si el mecanismo de resorte utilizado para operar el interruptor falla, puede evitar que el interruptor se abra o se cierre correctamente.
Contactos desgastados o dañados: con el tiempo, los contactos interruptor pueden desgastarse, lo que lleva a un bajo rendimiento o una falla para abrir el circuito bajo carga.
Mecanismo de transmisión defectuoso: los problemas en la caja de transmisión o las bielas pueden obstaculizar la operación del interruptor, lo que lleva a un mal funcionamiento.
Problemas eléctricos
Arcing: la extinción de arco inadecuado debido a la mala presión o contaminación del gas SF6 puede causar un arco sostenido, lo que puede dañar los contactos y la cámara de interrupción.
El cortocircuito o la sobrecarga: la sobrecarga o las fallas externas (por ejemplo, cortocircuitos) pueden hacer que el interruptor no se dispare o cause calor excesivo y daños a las partes internas.
Trippio incorrecto: las fallas en la bobina de disparo, los relés o los circuitos de protección pueden evitar que el interruptor detecte fallas o responda correctamente.
Factores ambientales
Temperatura extrema: calor excesivo o frío fuera del rango de operación especificado puede afectar el rendimiento del interruptor, particularmente la presión del gas y los componentes mecánicos.
Vibraciones sísmicas: las vibraciones excesivas de los terremotos cercanos pueden interrumpir la operación del interruptor, especialmente si la estructura no está montada o asegurada adecuadamente.
Acumulación de contaminantes: el polvo, la suciedad y otros contaminantes ambientales pueden acumularse, afectando las propiedades aislantes y la funcionalidad mecánica del interruptor.
Mantenimiento u operación inadecuado
Falta de mantenimiento regular: la falla en la realización de inspecciones de rutina, las controles de presión de gas y las pruebas mecánicas pueden conducir a un desgaste o fallas no detectadas.
Error humano: la instalación incorrecta, los ajustes de configuración o los errores operativos pueden conducir a un funcionamiento inadecuado del interruptor.
P1: ¿Cuál es el principio operativo de un interruptor de circuito SF6 de 33kV / 36kV?
A1: El interruptor de circuito SF6 de 33kV / 36kV utiliza gas de hexafluoruro de azufre (SF6) como medio de interrupción. El gas SF6 proporciona excelentes propiedades dieléctricas y capacidades de llenado de arco. Cuando se produce una falla, el interruptor se abre y el gas se presuriza para extinguir el arco, asegurando un funcionamiento eficiente y protección del sistema eléctrico.
P2: ¿Cuál es el voltaje nominal del disyuntor de 33kV / 36kV SF6?
A2: El voltaje nominal del interruptor de circuito SF6 de 33kV / 36kV es típicamente de 33kV o 36kV, diseñado para su uso en sistemas de energía de voltaje medio.
P3: ¿Cómo contribuye el gas SF6 al rendimiento del interruptor del circuito?
A3: el gas SF6 tiene una resistencia dieléctrica superior, que es 2-3 veces mayor que la del aire. También tiene excelentes propiedades de extinción de ARC, lo que ayuda a calmar el arco rápidamente cuando se abre el interruptor. Esto permite una protección más confiable y eficiente de los sistemas eléctricos en condiciones de falla.
P4: ¿Qué mantenimiento se requiere para el interruptor de circuito SF6 de 33kV / 36kV?
A4: El interruptor de circuito SF6 de 33kV / 36kV requiere un mantenimiento regular para garantizar su funcionalidad continua. Las tareas clave incluyen:
· Monitoreo de la presión del gas SF6 y no se asegura de fugas.
· Comprobación de la operación mecánica del mecanismo de resorte.
· Inspeccionar los contactos interruptor para el desgaste.
· Limpiar y verificar las partes externas para garantizar que no haya contaminantes ambientales que afecten el rendimiento.
